Sportovní hala v Donzère, Francie

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Tento text byl přeložen Google překladačem

Zobrazit původní text

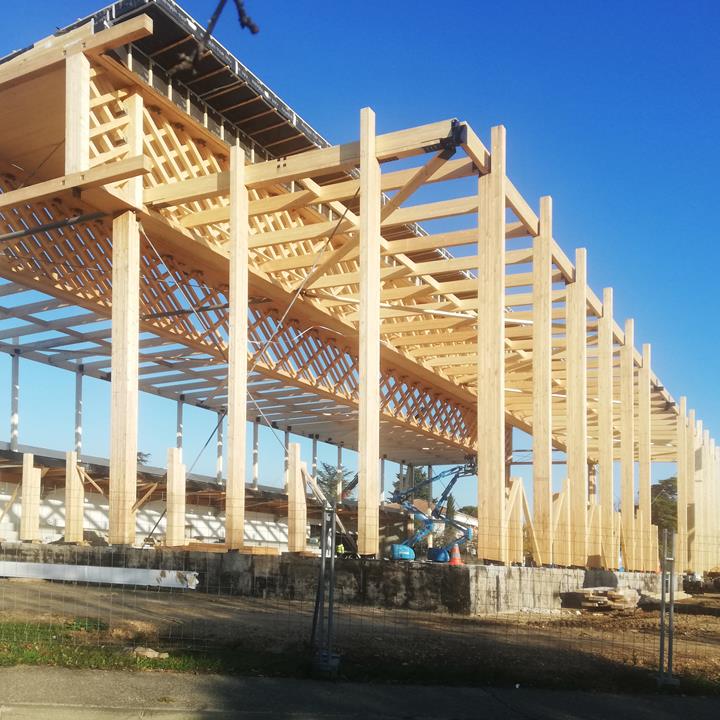

Obec Donzère zažívá výrazný růst, a proto se rozhodla pro potřeby svých občanů postavit sportovní halu na rozlehlém trojhranném pozemku nedaleko historického městečka. Tato hala má sloužit školám a zájmovým klubům, které ji mohou využívat pro sportování a pořádání sportovních akcí.

Investor Město Donzère, Francie
www.mairie-donzere.fr
Architektonický návrh Tekhne Architects, Francie
www.tekhne-architectes.com
Arch'Eco Architects, Francie
www.arch-eco.com
Statický výpočet Arborescence, Francie
www.arborescence-concept.com
Dřevěné konstrukce a související výpočty CBS-Lifteam, Francie
www.cbs-cbt.com

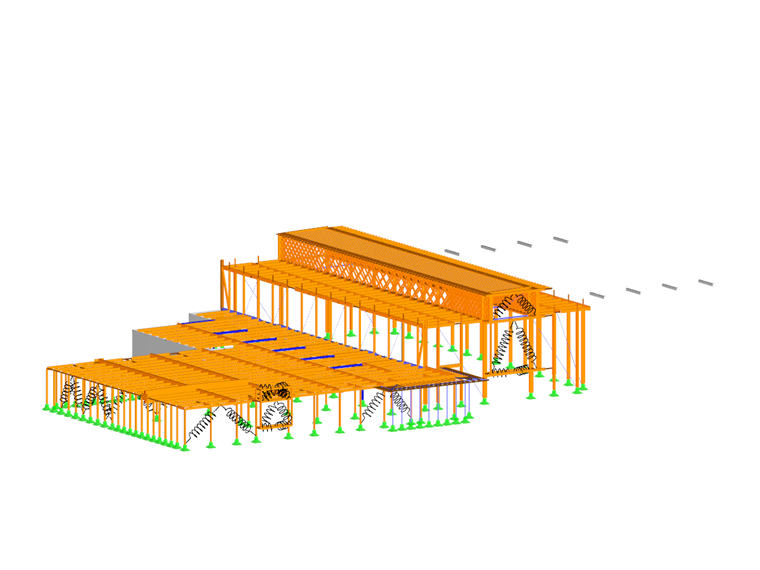

Model

Technické údaje

Budova je rozdělena na dvě části. V první části se nachází tělocvična, zatímco ve druhé části je umístěno fitness studio, posilovna, dódžó a administrativní zázemí.

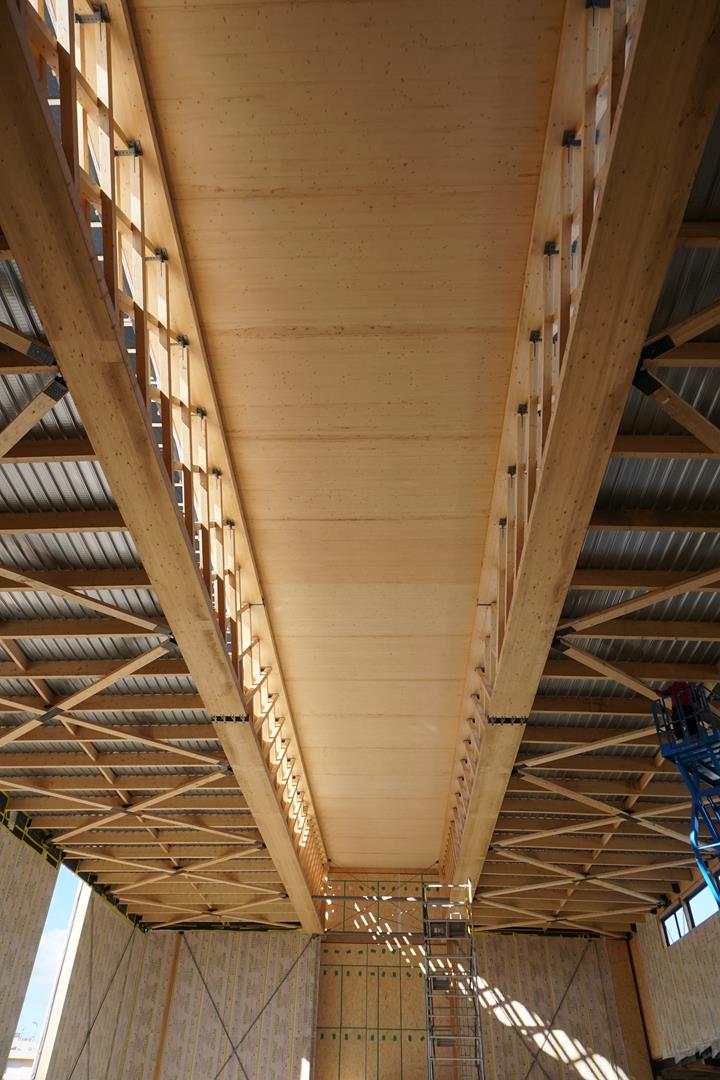

Dva velké příhradové nosníky s dřevěným mřížovím ve stylu mashrabiya jsou umístěny ve výši vertikálních okenních tabulí, kterými do tělocvičny proniká dostatek denního světla. Nosníky dosahují rozpětí 45 m nad velkým sálem tělocvičny. Horní a dolní pásnice příhradových nosníků jsou BLC 25,82 x 103,34 v plošně orientovaných nosnících, zatímco stojina příhradového nosníku obsahuje BLC 5,51 x 7,87 v tlačených prutech a

0,27 x 18,07 x 18,07 u tahových a diagonálních prutů.
Výhodou této příhradové konstrukce je, že vnitřní síly postupně roznáší tak, že je dosaženo vyšší tuhosti na podporách a nižší tuhosti ve středu rozpětí. Kosočtvercové uspořádání příhradového rámu zajišťuje přirozené tlumení světla.

Projektanti a výpočetní nástroje

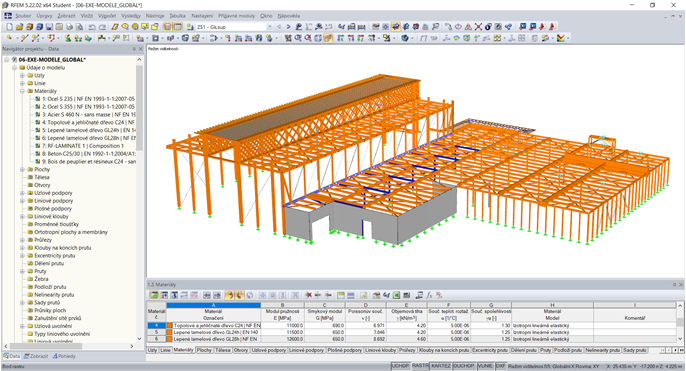

Projekční kancelář Arborescence provedla ve spolupráci se společností CBS-CBT posouzení konstrukce v programu RFEM a dále seizmickou analýzu v přídavném modulu RF-DYNAM Pro.

Klíčová slova

Dlubal Software Arborescence RFEM Lepené lamelové dřevo Dřevo RF-/DYNAM Pro
