Pabellón deportivo en Donzère, Francia
Proyecto de cliente

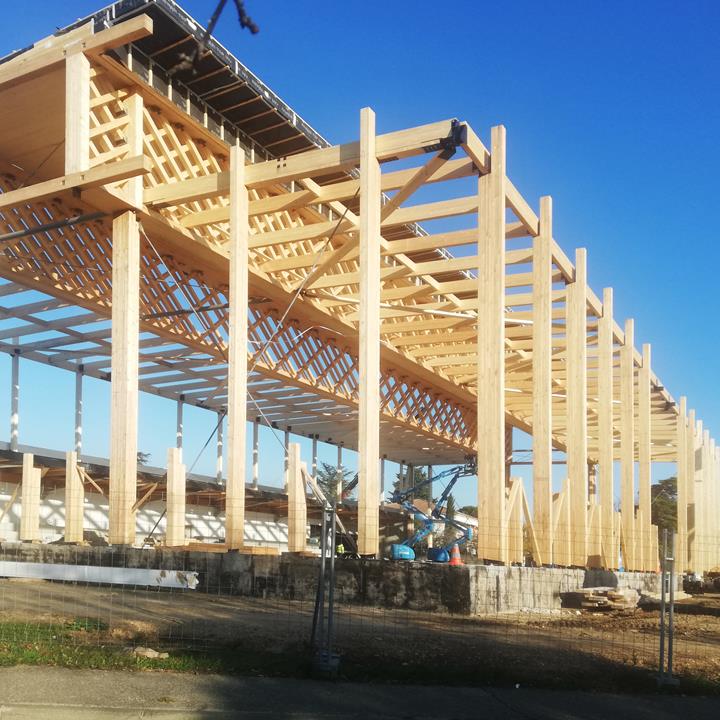

Para satisfacer las necesidades de una ciudad en expansión, la ciudad de Donzère ha construido un pabellón deportivo en una gran isla triangular situada cerca de la ciudad histórica. Este pabellón que sirve a los centros escolares y clubes es una oportunidad de crear un lugar para practicar deportes y organizar eventos deportivos.
Inversor |
Ciudad de Donzère, Francia www.mairie-donzere.fr |
Arquitectura |
Tekhne Architects, Francia www.tekhne-architectes.com Arch'Eco Architects, Francia www.arch-eco.com |
Análisis estructural y dimensionamiento |
Arborescence, Francia www.arborescence-concept.com |
Construcción de madera y cálculos adicionales |
CBS-Lifteam, Francia www.cbs-cbt.com |

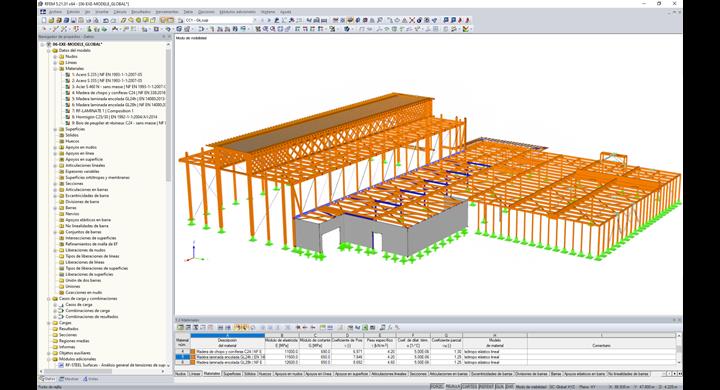

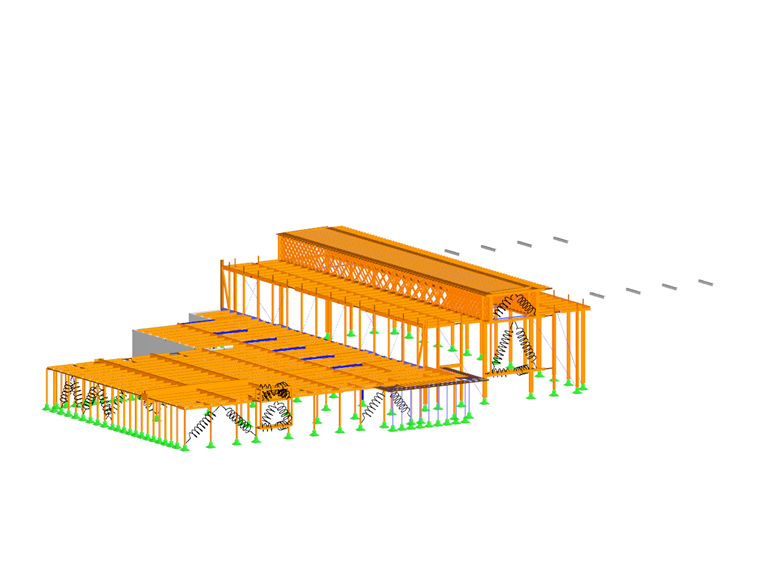

Modelo
Detalles técnicos del proyecto
El edificio se divide en dos partes. La primera parte del edificio es el gimnasio, mientras el segundo incluye las salas de expresión corporal y musculación, el "dōjō" o sala de meditación y las salas de administración.

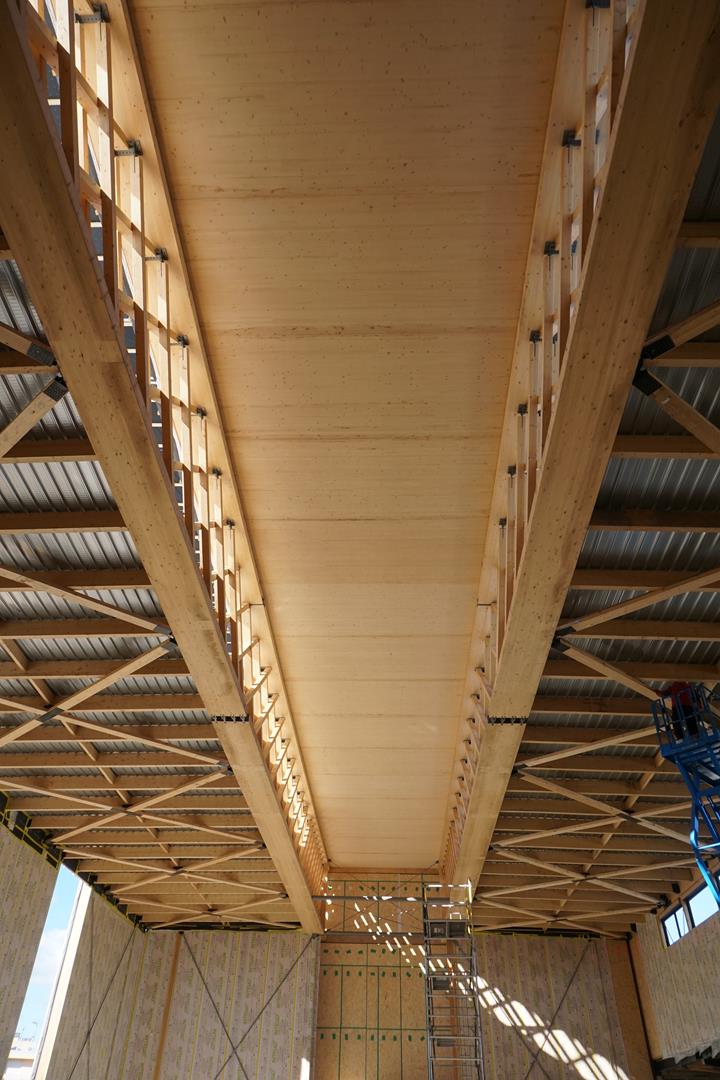

En el gimnasio, se insertan dos grandes vigas de celosía de madera, también conocida como de estilo mashrabiya, a la altura de los paneles verticales de las ventanas que permiten una iluminación natural por todo el gimnasio. Las vigas incluyen un vano libre de 44,80 m sobre la sala del gimnasio. Los cordones de la celosía superiores e inferiores son vigas BLC 200x800 dispuestas de forma plana, mientras que el alma de la celosía incluye barras BLC 140x200 de compresión y barras diagonales 2x140x140 de tracción. La configuración beneficiosa de la cercha distribuye gradualmente los esfuerzos con una densidad apropiada: esto quiere decir, que añade una rigidez adicional en los apoyos y reduce la rigidez en el tramo medio. La estructura en forma de diamantes atenúa la luz natural.
Ingenieros de diseño del proyecto y herramientas de cálculo
La empresa de ingeniería Arborescence en colaboración con la empresa de ingeniería CBS-CBT han utilizado RFEM para analizar la estructura y RF-DYNAM Pro para llevar a cabo el análisis sísmico.
