Штаб-квартира компании VisLab, Италия

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Эта статья была переведена Google Translator

Посмотреть исходный текст

Компания VisLab, основанная в Пармском университете как стартап, ныне является мировым лидером в области разработки автономных систем вождения для различных типов транспортных средств. Узнав о их ноу-хау, решила американская компания Ambarella в целях укрепления своей позиции в этой быстро развивающейся области с сильной конкуренцией приступить к стратегической закупке. В следствие того, было необходимо создать новое место для исследовательских работников: Тем не менее, компания Ambarella хотела сохранить исследовательский центр на территории Пармского университета в Италии.

Заказчик Vislab Srl
Parco area delle scienze, 49
43124 Парма, Италия
www.vislab.it
Архитектурный проект Студия MFa Architect Mauro Frate
Via Francesco Zanardi, 92/3
40131 Болонья, Италия
www.mfarchitects.it
Производственное оборудование 26zero15 Progetti Srl StP
ing. Roberto Carboni and Diego Caldarini
Via Inzani, 13
26015 Сорезина, Италия
Профиль на LinkedIn
Расчет конструкций Studio Ergodomus Timber Engineering
Loc. Fratte, 18/4
38057 Перджине-Вальсугана, Италия
www.ergodomus.it

Модель

На строительство здания затем был объявлен публичный конкурс с применением «системы тендерного размещения заказов».

Расчет конструкций

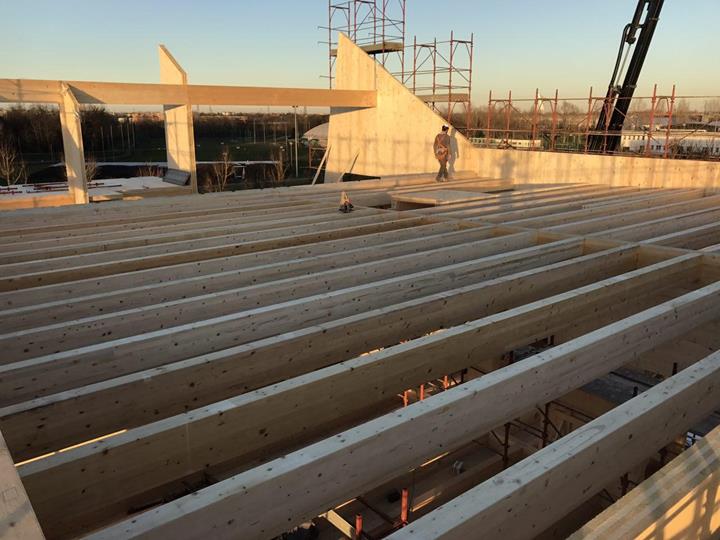

Все здание состоит из 3 этажей (плюс большая галерея) и сделано полностью из дерева: несущие внешние и внутренние стены с кросс-ламинированными деревянными плитами, а также покрытые с балками перекрытия и ребристым каркасом. Особое внимание притом потребовалось уделить детальному расчету конструкции перекрытия, потому что в данном случае необходимо было проанализировать поведение двух соединенных, но в то же время различных элементов: продольных балок из клееной ламинированной древесины и верхних плит перекрытия из кросс-ламинированной древесины, которые должны оставаться видимыми. Вся сложность такого соединения заключалась в том, что его нельзя было выполнить путем склеивания (полностью жесткое соединение), а наоборот требовалось применение болтов, расположенных вдоль всего сечения (полужесткое соединение).

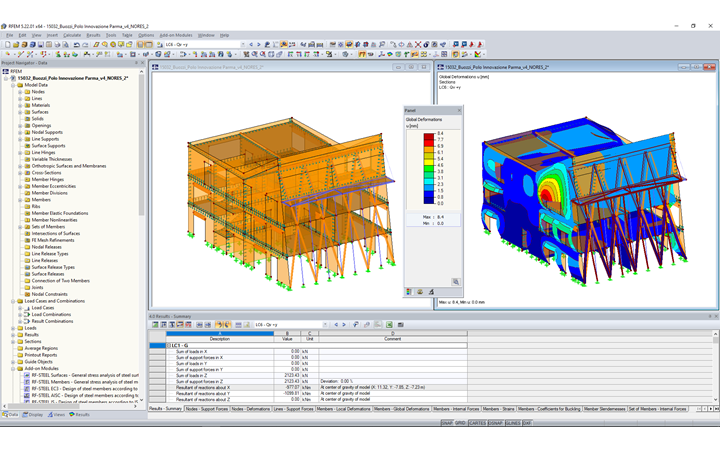

Следующим затруднением являлась также потребность провести большую часть установок через внутреннюю часть конструкции, чтобы сохранить толщину балок и следовательно избежать расходов на дополнительный материал: Именно потому была на балках выполнена специальная обработка, которая потребовала создать особый тип модели, использующий элементы оболочки с ортотропными свойствами. Данный анализ позволил в рамках дополнительных работ оптимизировать расстояния между болтами и соответствующей арматурой: Благодаря тому, подрядчику удалось значительно сэкономить как время, так и финансовые средства.

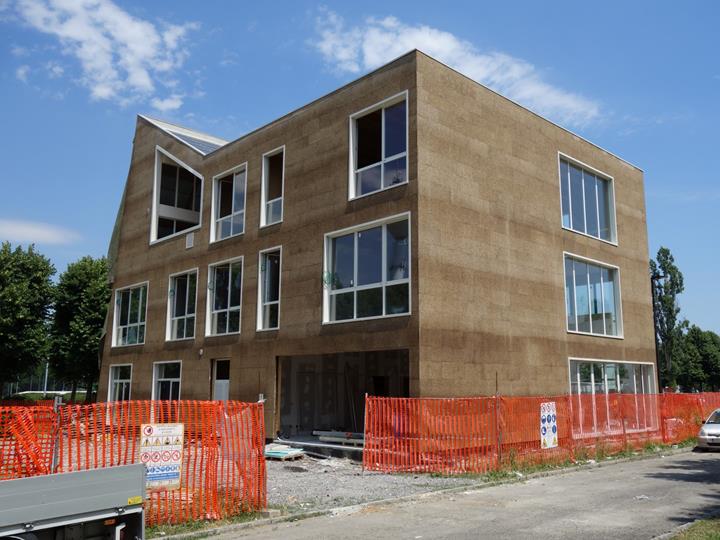

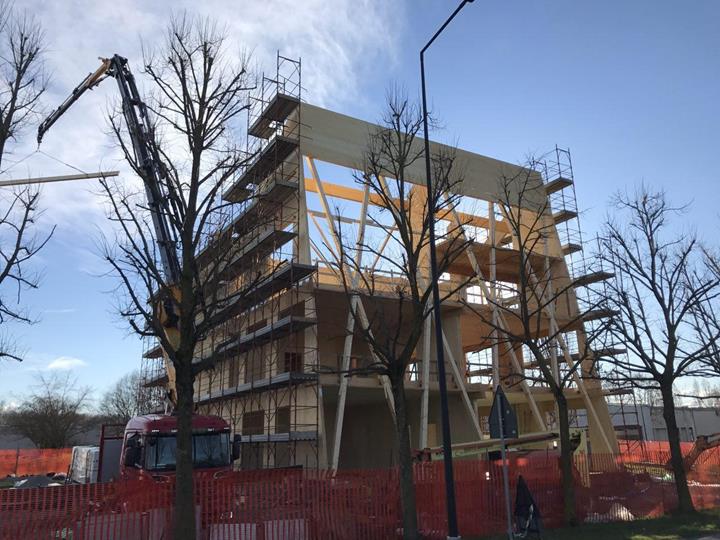

Как видно на фотографиях, частью здания является и большой стеклянный фасад (около 200 кв. м), для которого потребовалось рассчитать систему специальных креплений из клееной ламинированной древесины. Поскольку город Парма располагается в районе средней сейсмической активности, а конструкция здания имеет несимметричную форму, стало довольно сложным вопросом и само трехмерное моделирование здания. В следствие того, был для детального расчета динамического поведения конструкции и для моделирования всех соединений использован дополнительный модуль RF-DYNAM Pro. Очень важно подчеркнуть, что в конструкции нет никаких железобетонных или стальных элементов, которые смогли бы воспринимать горизонтальные нагрузки, так что 100% горизонтальных сил передается посредством деревянных элементов прямо в грунт.

Ключевые слова

Италия Деревянная конструкция Ламинированные и многослойные конструкции

Добавить комментарий...

Добавить комментарий...

  • Просмотры 768x
  • Обновления 15. июня 2021
