Siedziba VisLab, Włochy

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Firma VisLab, założona jako start-up na uniwersytecie w Parmie, jest światowym liderem w rozwoju autonomicznych układów kierowniczych do różnych typów pojazdów. Know-how firmy doceniła amerykańska firma Ambarella, która zdecydowała się na strategiczne przejęcie w sektorze o bardzo silnym rozwoju, ale i dużej konkurencji. W związku z tym konieczne było zbudowanie nowej siedziby, w której będzie mógł pracować zespół badaczy: zgodnie z decyzją samej Ambarelli, biuro miało pozostać we Włoszech na terenie kampusu Uniwersytetu w Parmie.

Inwestor Vislab Srl
Science area park, 49 - 43124 Parma, Włochy
www.vislab.it
Projekt architektoniczny Studio MFa Architekt Mauro Frate
Via Francesco Zanardi, 92/3
40131 Bolonia, Włochy
www.mfarchitects.it
Projekt zakładu 26zero15 Progetti Srl StP
ing. Roberto Carboni i Diego Caldarini
Via Inzani, 13
26015 Soresina, Włochy
Profil LinkedIn
Obliczenia konstrukcyjne Studio Ergodomus Timber Engineering
Loc. Fratte, 18/4
38057 Pergine Valsugana, Włochy
www.ergodomus.it

Model

W związku z tym procedura budowlana musiała zostać przeprowadzona w drodze ogłoszenia przetargu publicznego, z zastosowaniem procedury „przetargu zintegrowanego”.

Obliczenia konstrukcyjne

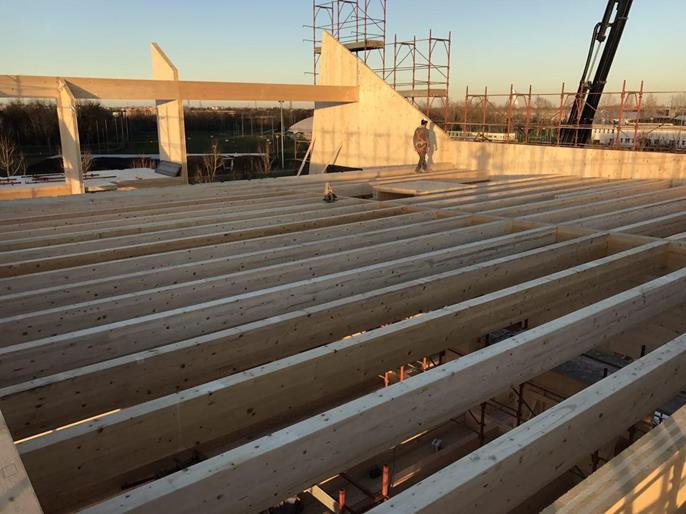

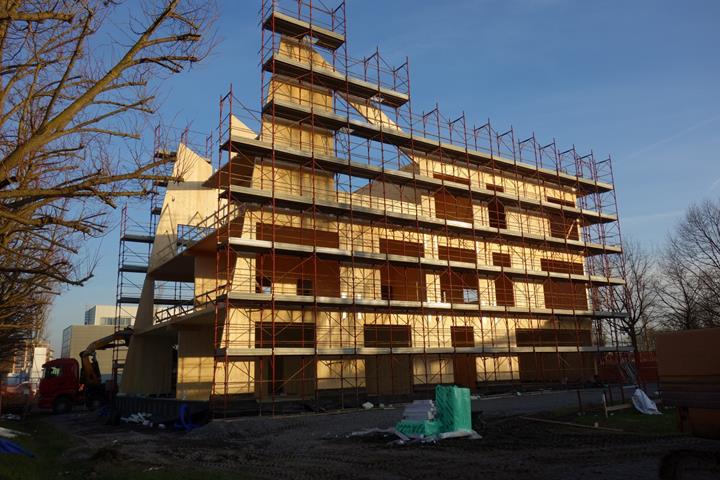

Konstrukcja składa się z 3 pięter (plus dużej antresoli) i w całości jest wykonana z drewna: zewnętrzne i wewnętrzne ściany nośne z płyt Xlam, zadaszenie z  legarów oraz stropów żebrowanych. Ten ostatni element konstrukcyjny wymagał szczególnej uwagi i długich badań, ponieważ wymagał analizy wspólnego zachowania dwóch różnych elementów: podłużnych belek z drewna klejonego warstwowo oraz panelu Xlam na elementach zewnętrznych, które miały pozostać odkryte. Trudność polegała na tym, że połączenie to nie mogło zostać wykonane przez sklejenie (połączenie nieskończenie sztywne), ale za pomocą śrub rozmieszczonych wzdłużnie, w zależności od przebiegu cięcia (połączenie podatne).

Dodatkowo sytuację komplikował fakt, że w celu uniknięcia konieczności stosowania dodatkowego materiału, co skutkowałoby nadmierną grubością, większość wstawianych elementów musiała zostać wprowadzona do części konstrukcyjnej; z tego powodu na legarach przeprowadzono określone procesy, które wymagały specyficznego modelowania przy użyciu elementów powłokowych o właściwościach ortotropowych. Analiza ta pozwoliła zoptymalizować rozstaw śrub i dostosować wymiar zbrojenia. Przełożyło się to na znaczną oszczędność czasu i kosztów dla firmy produkującej te elementy.

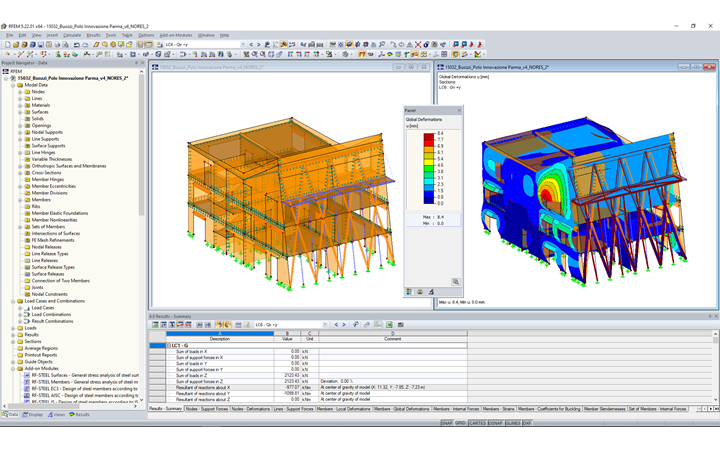

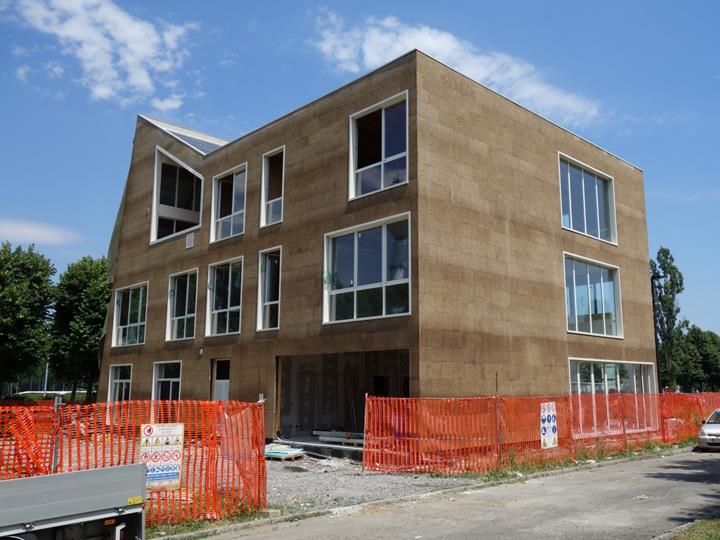

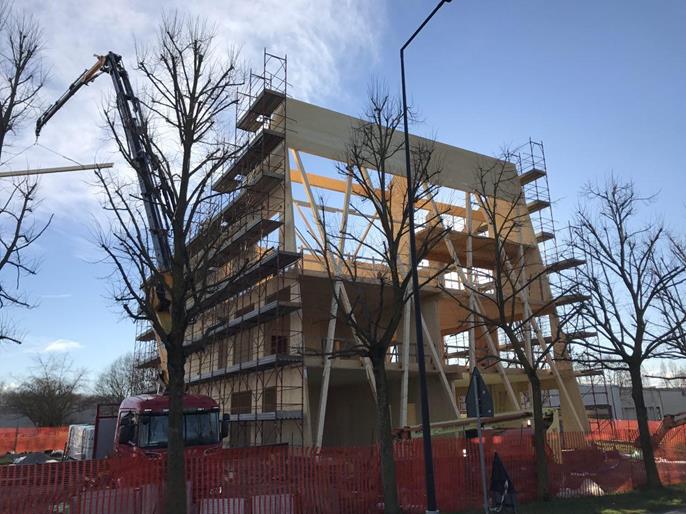

Jak widać na zdjęciach, budynek ma dużą szklaną fasadę (około 200 m2), co wymagało zaprojektowania specjalnego systemu stężeń wykonanych z laminowanych drewnianych belek. Kolejnym aspektem wymagającym uwagi było wykonanie pełnego trójwymiarowego modelowania całego budynku, ponieważ Parma znajduje się w obszarze o średniej aktywności sejsmicznej, a kształt budynku nie jest regularny. Z tego powodu, moduł RF-DYNAM został użyty do szczegółowej analizy zachowania dynamicznego, a tym samym do modelowania wszystkich połączeń. Należy podkreślić, że w projekcie nie zastosowano elementów z betonu zbrojonego lub stali, zdolnych do przenoszenia obciążeń poziomych, w związku z czym 100% sił poziomych przenoszonych jest na podłoże za pomocą elementów drewnianych.

Słowa kluczowe

Włochy Holzstruktur Konstrukcje laminowane i warstwowe
