意大利 VisLab 总部

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

VisLab 是由帕尔马大学创办的,是开发各种车型自动驾驶系统的全球领导者。 美国 Ambarella 发现了 VisLab 在这个快速发展领域里的强大竞争力,于是决定战略性收购该初创公司。 为此需要建立一座新的研究中心。 Ambarella 公司希望该研究中心继续留在意大利帕尔马大学的校园内。

投资者 Vislab Srl
Parco area delle scienze, 49
43124 Parma, Italy
www.vislab.it
建筑设计 Studio MFa Architect Mauro Frate
Via Francesco Zanardi, 92/3
40131 Bologna, Italy
www.mfarchitects.it
设备工程 26zero15 Progetti Srl StP
ing. Roberto Carboni and Diego Caldarini
Via Inzani, 13
26015 Soresina, Italy
LinkedIn profile
结构设计 Studio Ergodomus木结构工程
位置Fratte,18/4
38057 Pergine Valsugana,意大利
www.ergodomus.it

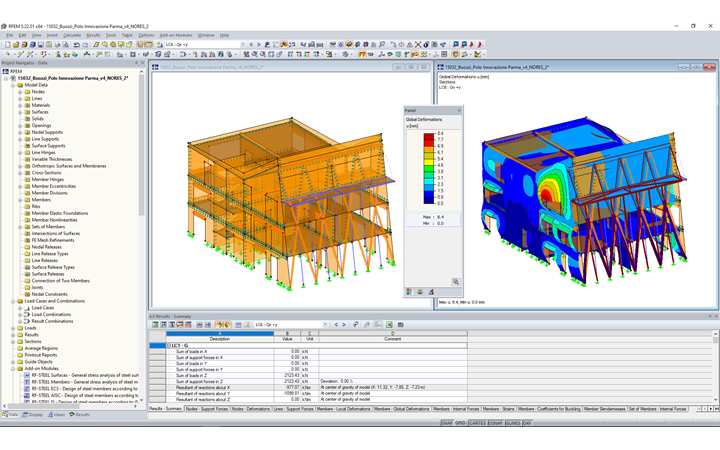

模型

其建造施工采用公开招标。

结构设计

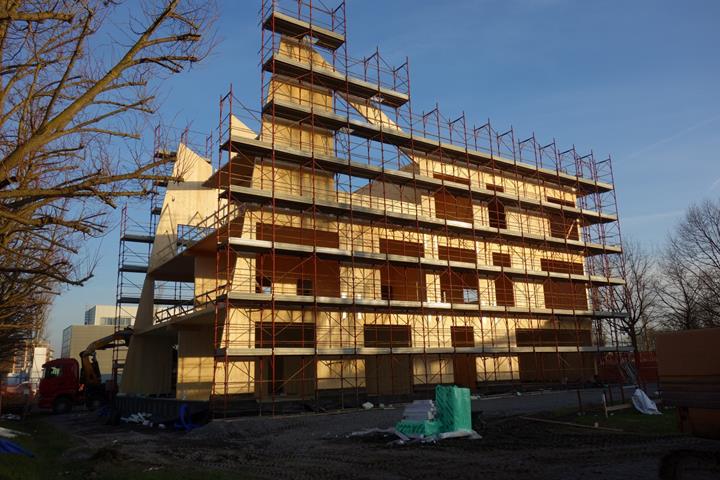

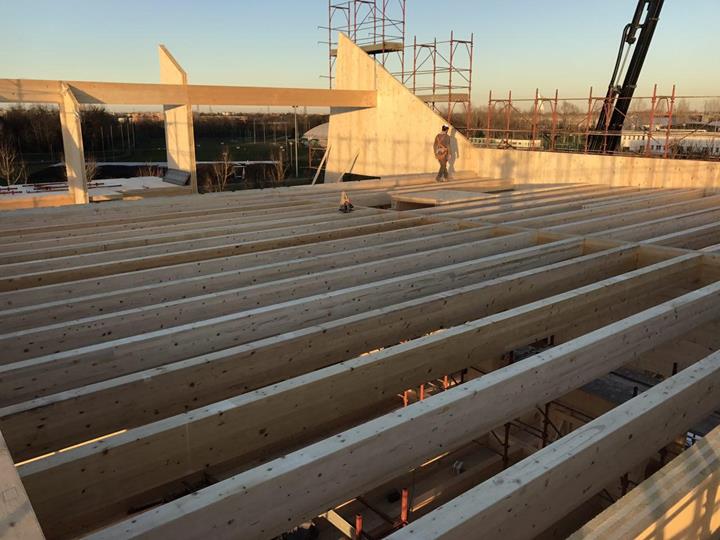

该建筑为三层全木结构: 正交胶合木承重外墙和内墙屋顶搁栅和肋梁。 楼板结构特别需要注意,并且需要进行详细分析,因为是要分析两种不同构件共同作用的力学行为: 层板胶合木梁与正交胶合木板。 构件不是粘接(无限刚性连接)的,而是通过在截面上分布的螺钉连接(半刚性连接)。

为了减少材料的使用,很大一部分室内管道和电气设备需要通过结构内部,这给设计带来了额外的挑战。 因此,使用了正交各向异性壳单元模型对梁进行了特殊分析。 该分析可以优化螺钉的布置和间距,以及预留孔洞附近的额外加固。 这为制造公司节省了大量的时间和成本。

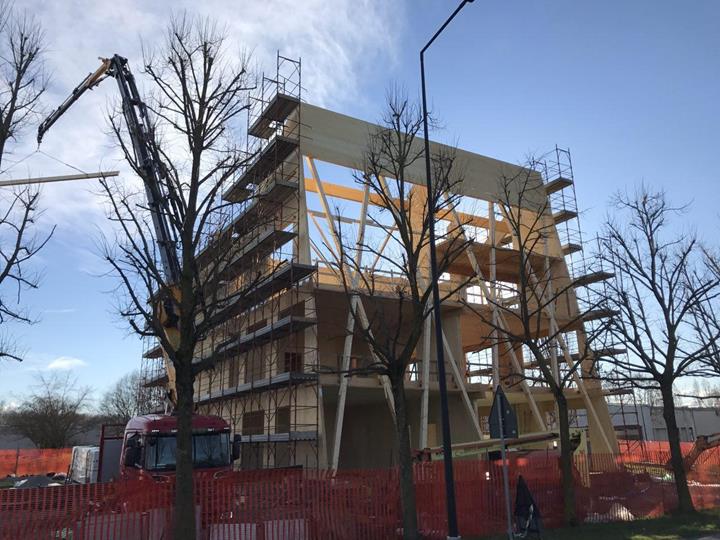

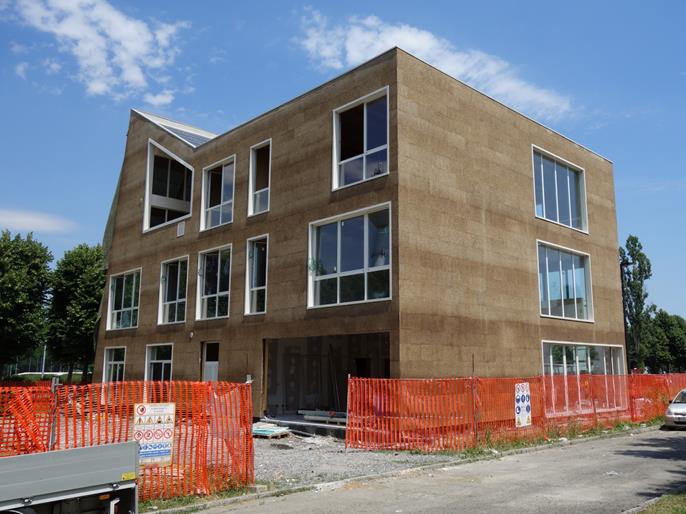

如照片所示,该建筑有一个大型玻璃幕墙(约 200 平方米),为此设计了层板胶合木抗风支撑系统。 因为帕尔马市位于中等地震活动区域,所以抗震是整个 3D 结构的另一个重要设计部分。 为此使用了附加模块 RF-DYNAM Pro 进行了详细的动力分析和相应的连接设计。 需要强调的是,作用在该建筑的水平荷载不是由钢筋混凝土或钢结构来承受,而是 100% 通过木结构构件传递给地基。
