Siège de la société VisLab à Parme, Italie

Calculé avec les logiciels de Dlubal

  • Projets Clients

Projet Client

La société VisLab, créée à l'Université de Parme, est à la pointe du développement de systèmes de conduite autonomes pour différents types de véhicules. Son savoir-faire a été remarqué par la société américaine Ambarella, qui a décidé de l'acquérir, faisant ainsi un choix stratégique dans un secteur en forte croissance et très concurrentiel. Il a donc été nécessaire de construire un nouveau bâtiment pouvant accueillir les chercheurs de la société. L'entreprise Ambarella a tenu à ce que ces nouveaux locaux se trouvent eux aussi sur le campus de l'Université de Parme.

Maître d'ouvrage Vislab Srl
Parco area delle scienze, 49
43124 Parme, Italie
www.vislab.it
Architecture Studio MFa Architekt Mauro Frate
Via Francesco Zanardi, 92/3
40131 Bologne, Italie
www.mfarchitects.it
Planification des installations 26zero15 Progetti Srl StP
ing. Roberto Carboni und Diego Caldarini
Via Inzani, 13
26015 Soresina, Italie
LinkedIn-Profil
Calcul de structure Studio Ergodomus Timber Engineering
Loc. Fratte, 18/4
38057 Pergine Valsugana, Italie
www.ergodomus.it

Modèle

Le projet devait nécessairement être réalisé selon la procédure des marchés publics.

Calcul de structure

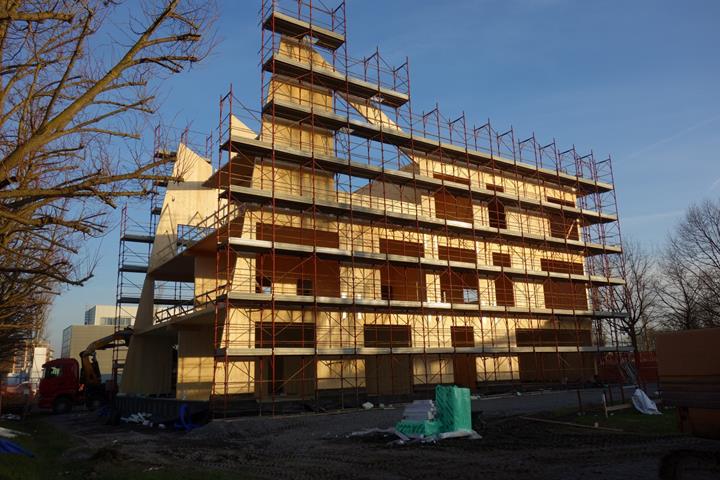

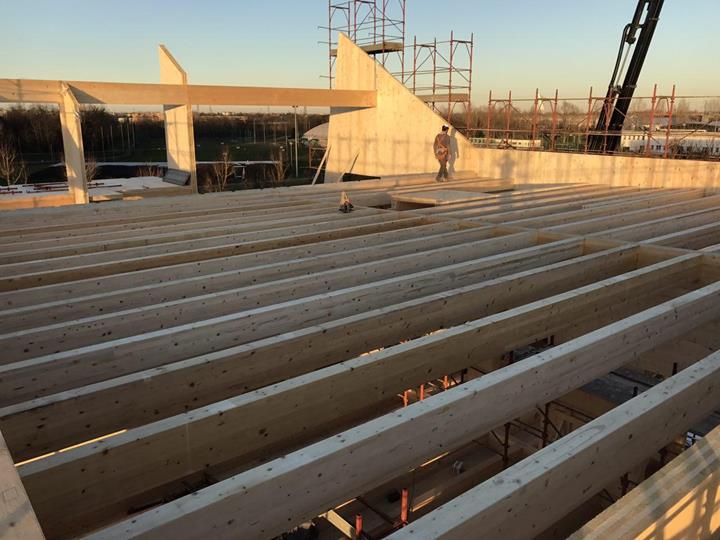

Le bâtiment constitué de 3 étages et d'une grande mezzanine est entièrement en bois : murs porteurs internes et externes avec panneaux en CLT, toiture avec solives et plancher nervuré. Les planchers ont nécessité une attention particulière et une étude approfondie car il fallait analyser le comportement combiné de deux éléments différents : les poutres longitudinales en lamellé-collé et les panneaux Xlam sur l’extrados, qui devait rester visible. Le fait que l'assemblage ne pouvait être réalisé par collage (assemblage infiniment rigide) mais avec des vis réparties longitudinalement en fonction du tracé de la coupe (assemblage articulé) a constitué un véritable défi.

De plus, la plupart des organes d'assemblage devaient se trouver à l'intérieur des éléments structuraux pour en limiter l'épaisseur et faire des économies de matériaux. Des processus spécifiques ont été donc dû être employés pour les solives, modélisées à l'aide d'éléments en coque avec des propriétés orthotropes. Il a ainsi été possible d'optimiser le pas de vis et le dimensionnement des armatures, permettant à l'entreprise de fabrication de travailler plus rapidement et de réaliser des économies considérables.

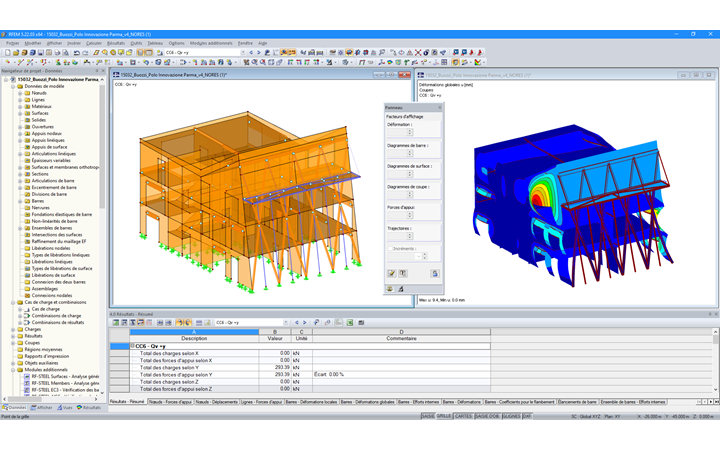

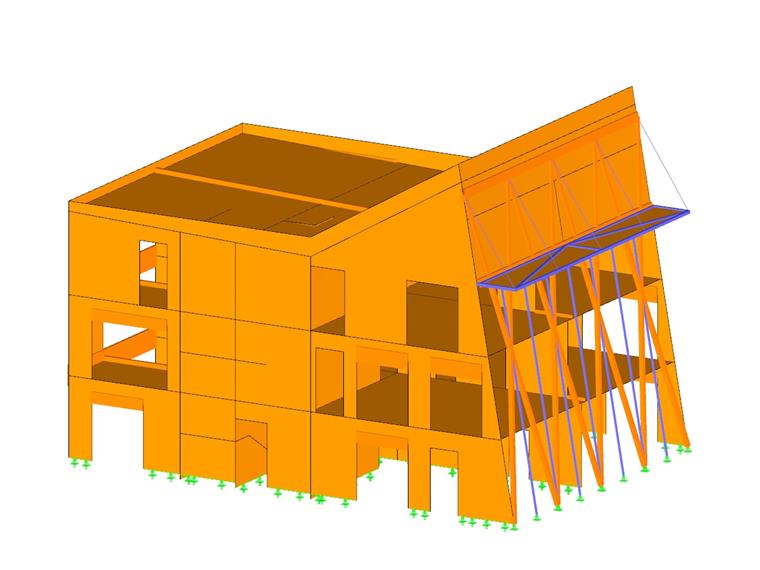

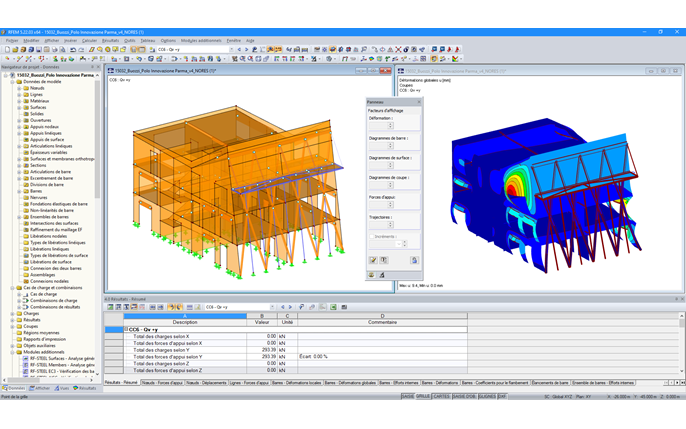

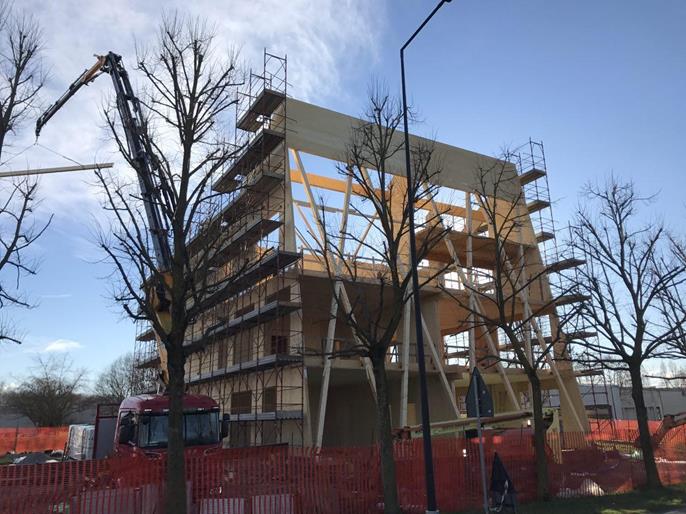

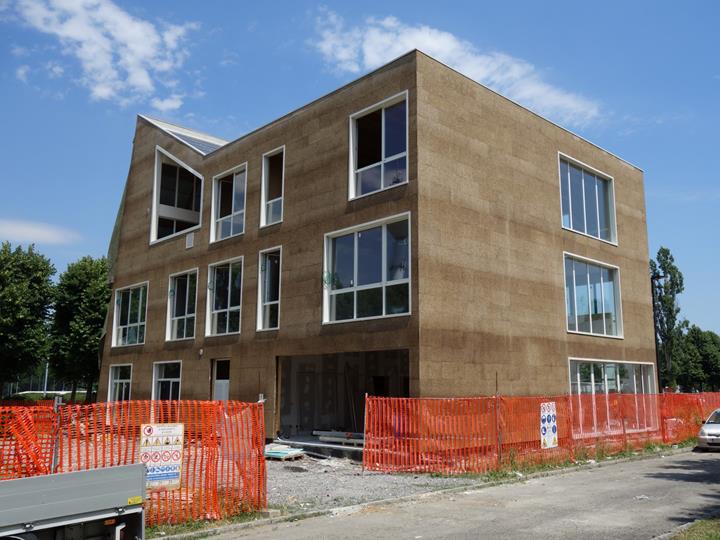

Comme le montrent les photographies ci-contre, le bâtiment dispose d'une grande façade vitrée d'environ 200 m² qui a nécessité le calcul d'un contreventement spécial constitué de poutres en lamellé-collé. La modélisation en 3D du bâtiment complet représentait une autre tâche complexe car sa forme n'est pas régulière et la ville de Parme se situe dans une zone de sismicité moyenne. Le module RF-DYNAM a permis d'analyser le comportement dynamique de la structure de manière approfondie et de modéliser toutes les connexions. Il est important de souligner qu’il n’existe aucun élément en béton armé ou en acier capable de supporter les charges horizontales et que l'intégralité des efforts horizontaux a été transférée vers le sol à l’aide d'éléments en bois.
