Sídlo společnosti VisLab, Itálie

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Společnost VisLab, která vznikla jako start-up na Univerzitě v Parmě, je celosvětově předním vývojářem autonomních systémů řízení pro různé typy vozidel. Tato společnost vzbudila svým know-how pozornost americké firmy Ambarella, která se rozhodla provést strategickou akvizici v silně konkurenčním prostředí tohoto rychle se rozvíjejícího odvětví. Bylo tak nutné zřídit nové pracoviště pro výzkumné pracovníky: Ambarella přitom chtěla zachovat výzkumné pracoviště na kampusu Univerzity v Parmě.

Investor Vislab Srl
Parco area delle scienze, 49 - 43124 Parma, Itálie
www.vislab.it
Architektonický návrh Studio MFa Architetto Mauro Frate
Via Francesco Zanardi, 92/3
40131 Bologna, Itálie
www.mfarchitects.it
Návrh instalací 26zero15 Progetti Srl StP
ing. Roberto Carboni e Diego Caldarini
Via Inzani, 13
26015 Soresina, Itálie
LinkedIn
Statický výpočet Studio Ergodomus Timber Engineering
Loc. Fratte, 18/4
38057 Pergine Valsugana, Itálie
www.ergodomus.it

Model

Na stavbu přitom musela být vypsána veřejná zakázka s „kompletním výběrovým řízením“.

Statický výpočet

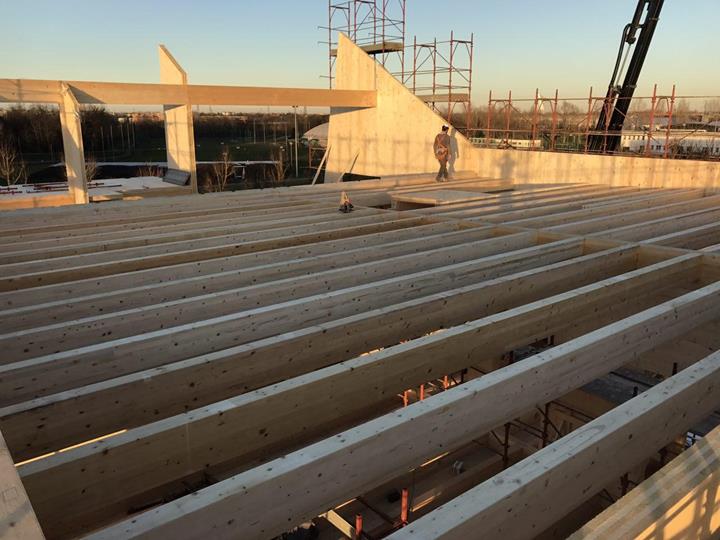

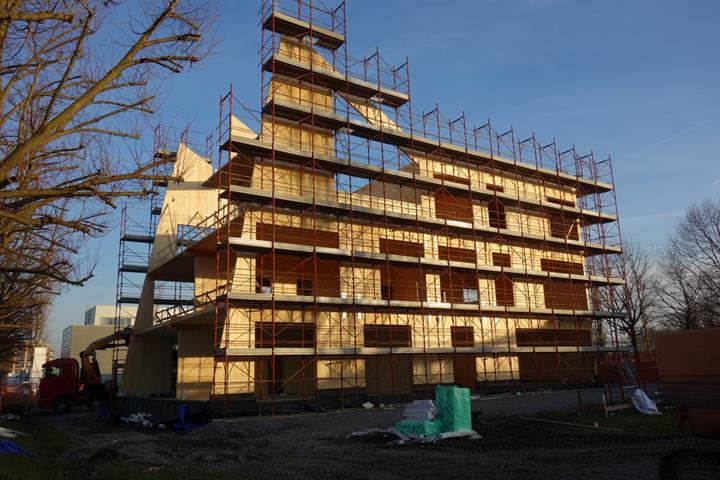

Konstrukce, která se skládá ze 3 podlaží (a velké galerie), byla postavena celá ze dřeva: obvodové a vnitřní nosné stěny z křížem lepených dřevěných desek, zastřešení se střešními nosníky a žebry. Konstrukce žeber si přitom vyžádala zvláštní pozornost a rozsáhlou studii, neboť bylo potřeba analyzovat chování dvou spojených a přitom rozdílných prvků: podélných lepených lamelových nosníků a desek z křížem lepeného dřeva na vnější straně, které měly zůstat pohledové. Jistou obtíž představovalo jejich spojení, které nebylo možné provést lepením (nekonečně tuhé spojení) a které bylo tedy zajištěno podélně rozmístěnými šrouby (poddajné spojení).

Další komplikací bylo, že instalace bylo třeba z větší části vést vnitřkem nosné konstrukce, aby se omezila šířka a náklady na další materiál: nosníky byly proto speciálně opracovány a tyto úpravy vyžadovaly vytvoření zvláštního modelu se skořepinovými prvky s ortotropními vlastnostmi. Analýza umožnila optimalizovat uspořádání šroubů a příslušné výztuže: výsledkem byla výrazná časová i finanční úspora při realizaci.

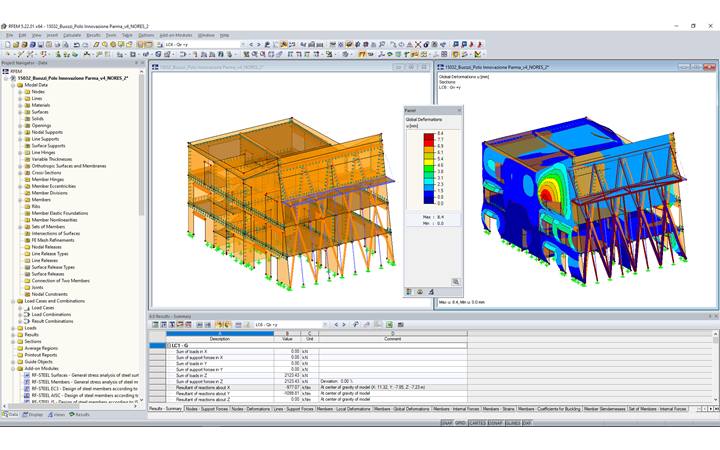

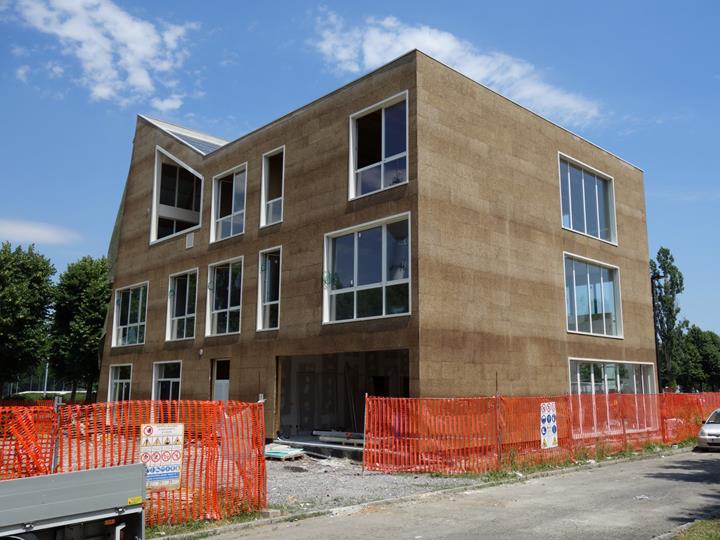

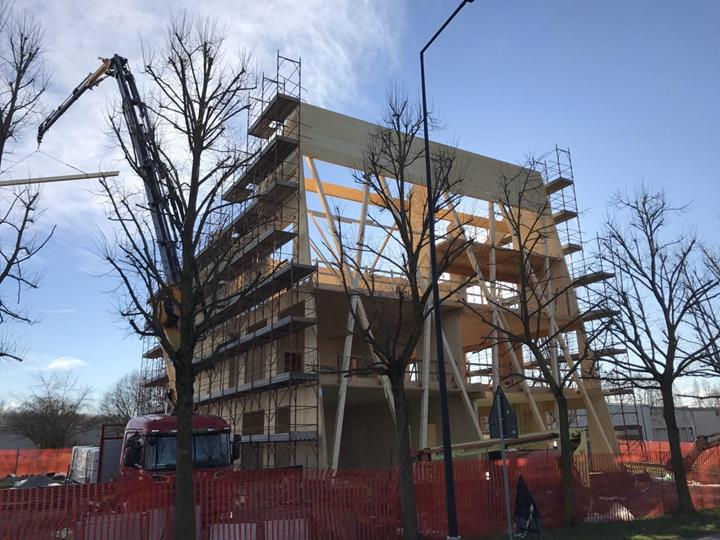

Jak vidíme na fotografiích, budova má velkou prosklenou fasádu (přibližně 200 m2), a speciálně pro ni byl navržen ztužující systém z lepeného lamelového dřeva, který bylo třeba posoudit. Snadné nebylo ani kompletní modelování budovy ve 3D, protože Parma se nachází v oblasti se středně vysokou seizmickou aktivitou a tvar budovy je nepravidelný. Pomocí přídavného modulu RF-DYNAM Pro tak byla provedena detailní analýza dynamického chování a na jejím základě modelovány všechny přípoje. Je třeba zdůraznit, že v konstrukci nejsou žádné železobetonové ani ocelové prvky, které by mohly přenášet vodorovná zatížení, a 100% vodorovných sil tak přenášejí do základů prvky ze dřeva.

Klíčová slova

Itálie Dřevěné konstrukce Laminátové a sendvičové konstrukce
