Sede central de VisLab, Italia

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Fundada como una empresa nueva de la Universidad de Parma, VisLab es un líder mundial en el desarrollo de sistemas de conducción autónomos para varios tipos de vehículos. La empresa estadounidense Ambarella se dio cuenta de la misión de VisLab en un área en desarrollo rápido caracterizada por una fuerte competencia y decidió adquirir estratégicamente la empresa. Como resultado, se requirió una nueva sede central para alojar esta investigación. Ambarella prefirió que el centro de investigación permaneciera en el campus de la Universidad de Parma en Italia.

Inversor Vislab Srl
Parco area delle scienze, 49
43124 Parma, Italia
www.vislab.it
Diseño arquitectónico Studio MFa Architect Mauro Frate
Via Francesco Zanardi, 92/3
40131 Bolonia, Italia
www.mfarchitects.it
Ingeniería de planta o instalaciones 26zero15 Progetti Srl StP
ing. Roberto carboni y diego caldarini
Via Inzani, 13
26015 Soresina, Italia
Perfil de LinkedIn
Análisis estructural Studio Ergodomus Timber Engineering
Loc. Fratte, 18/4
38057 Pergine Valsugana, Italia
www.ergodomus.it

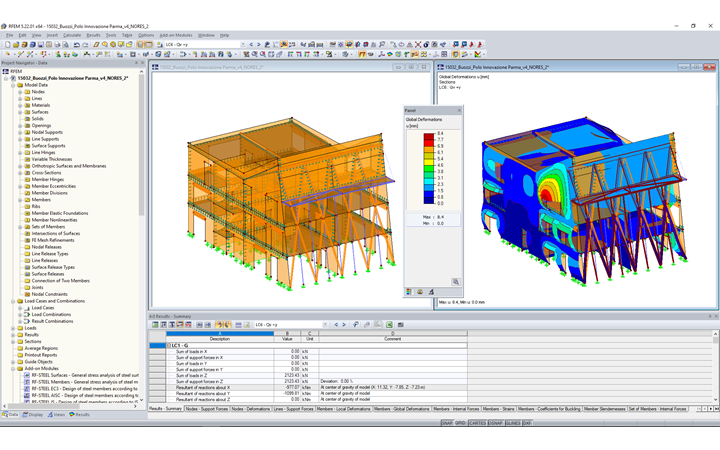

Modelo

También se necesitó que el proceso de construcción del centro de investigación pasara por un proceso público con un procedimiento de "contratación pública integrada".

El dimensionamiento estructural

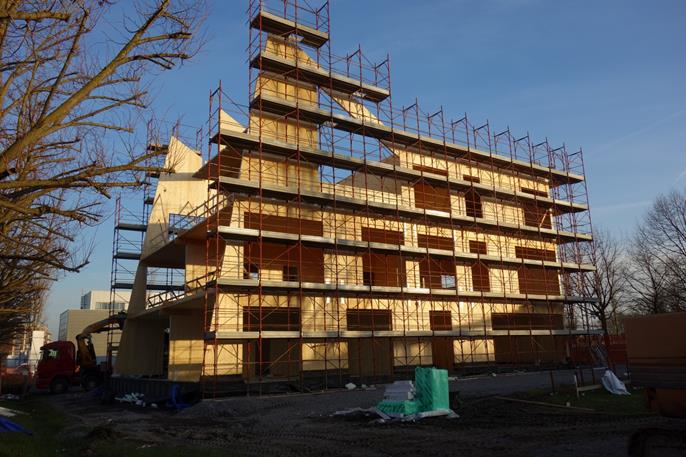

El edificio del centro de investigación consta de 3 plantas (incluyendo un entresuelo grande) y está construido completamente de madera: el perímetro portante de carga y los muros interiores de CLT, las viguetas de la cubierta y las vigas con nervios. El sistema de forjados en particular requirió un análisis detallado especial para estudiar el comportamiento de dos elementos diferentes actuando juntos: Consiste en vigas de madera laminada encolada y forjados de paneles de madera contralaminada (CLT) que debían permanecer visibles. Los elementos no se pudieron conectar con cola (conexión infinitamente rígida) entonces se conectaron con tornillos distribuidos a lo largo de la sección (conexión semirrígida).

Para reducir el material, una gran parte de las tuberías y la electricidad interior necesitaron pasar a través del interior de la estructura, lo que representó un desafío de diseño adicional. Por esta razón, se realizaron estudios específicos de vigas con modelos de elementos de lámina ortotrópica. Este análisis optimizó la disposición y la separación de los tirafondos de conexión y el refuerzo adicional alrededor de estos huecos. Esto dio como resultado un considerable ahorro de tiempo y costes para la empresa de fabricación.

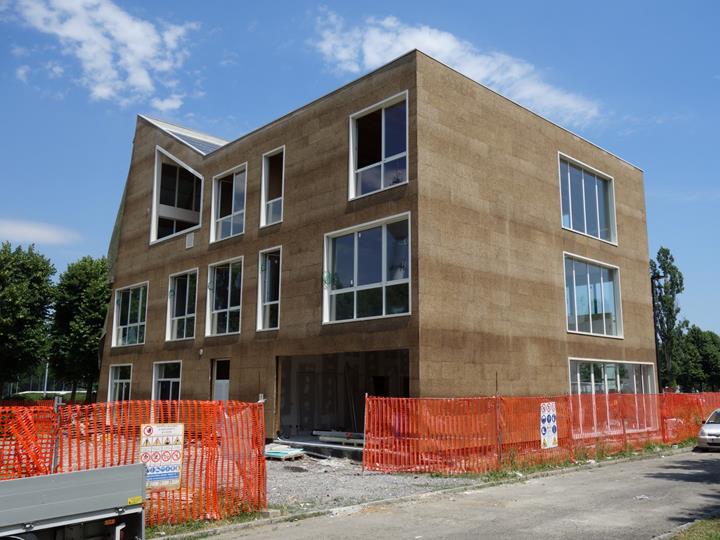

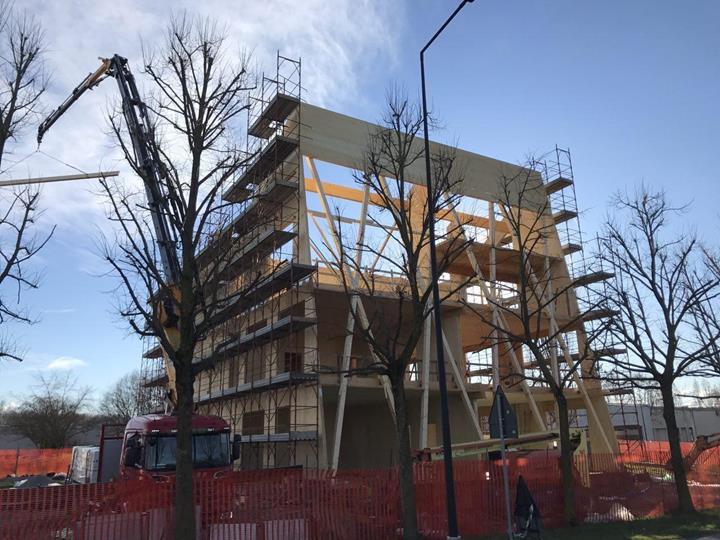

Como se ve en las fotos, el edificio tiene una gran fachada de vidrio (aprox. 200 m2), la cual requiere un sistema especial de arriostramiento lateral del viento consistente en vigas de madera laminada encolada. Las consideraciones sísmicas fueron otro aspecto de diseño importante para toda la estructura en 3D debido al hecho de que la ciudad de Parma se encuentra en un área de sismicidad media y la forma irregular del edificio. Por lo tanto, se utilizaron los módulos adicionales RF-DYNAM Pro para analizar el comportamiento dinámico en detalle y diseñar todas las conexiones correctamente. Es importante subrayar que en este diseño no se incluyen elementos de hormigón armado o de acero que puedan absorber cargas horizontales y, por lo tanto, el 100% de las fuerzas horizontales se transfieren al terreno por medio de elementos de madera.
