Студенческая резиденция «Adohi Hall», Университет Арканзаса, Фейетвилл, штат Арканзас, США
Проект заказчика
![[EN] CP 001166 | Студенческая резиденция «Adohi Hall», Университет Арканзаса, Фейетвилл, штат Арканзас, США](/-/media/Images/netgenium/thumbnails/3/0/9/1/4/3091480/3091480.png?la=ru&mw=578&mlid=DD8EE93EE249448CACCA90355CE3DDD1&hash=947B61BA5FCD1E96CD6FD6BAA66761F2D38896E6)

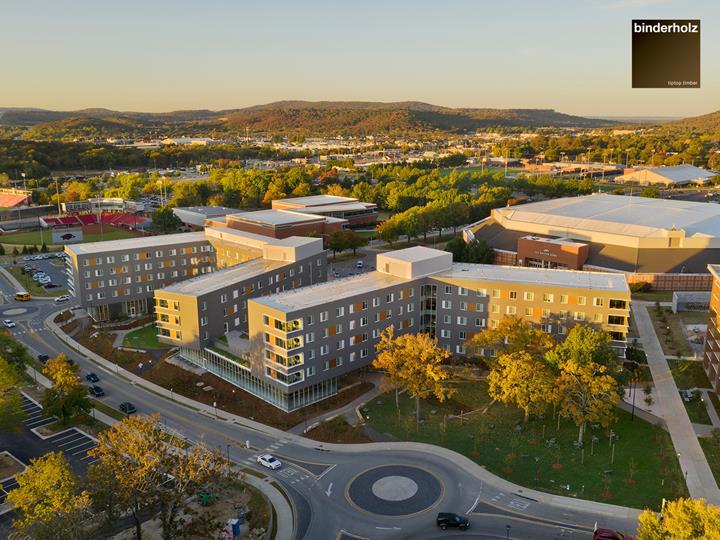

Резиденция под названием «Adohi Hall», что в переводе с чероки означает «дерево», находится на территории Университета Арканзаса (U of A) и является первым студенческим общежитием своего рода.
| Заказчик |
Университет Арканзаса, Фейетвилл, штат Арканзас, США www.uark.edu |
| Архитекторы |
Leers Weinzapfel Associates, Бостон, штат Массачусетс, США www.lwa-architects.com Modus Studio, Фейетвилл, штат Арканзас, США www.modusstudio.com Mackey Mitchell Architects, Сент-Луис, штат Миссури, США www.mackeymitchell.com OLIN, Филадельфия, штат Пенсильвания, США www.theolinstudio.com |
| Расчет конструкций |
EQUILIBRIUM Consulting Inc., Ванкувер, Британская Колумбия, Канада www.eqcanada.com |
| Поставщик древесины |
binderholz group, Фюген, Австрия www.binderholz.com |
Модель
В настоящее время является данный, завершенный в 2019 году, проект крупнейшим зданием из кросс-ламинированной древесины в США. Устанавливая прецедент среди университетов, стал «U of A» первым, кто завершил строительство столь крупной и масштабной деревянной конструкции студенческого общежития и дополнительных учебных пространств.
Проект
Комплекс взаимосвязанных зданий включает в себя не только единицы жилья, предоставляющие в общей сложности 708 мест, предназначенных в основном для студентов второго курса, но и гастрономическое учреждение, учебные и административные помещения, а также квартиры для работников университета и многое другое.
Благодаря необычной форме соединения зданий, возникло в данном кампусе, отличие от традиционных комплексов, множество общих открытых пространств. К тому же, использование новейших и устойчивых строительных технологий, таких как кросс-ламинированные деревянные панели или клееные стержни, помогло также значительно уменьшить углеродный след здания.
Данный проект получил множество значительных наград, в том числе:
- Награда «AIA St Louis Design Award 2019», Категория: Distinguished Award
- Награда «Wood Design & Building Honor Award 2020»
- Награда «WoodWorks Multi-Family Wood Design Award 2020»
Конструкция

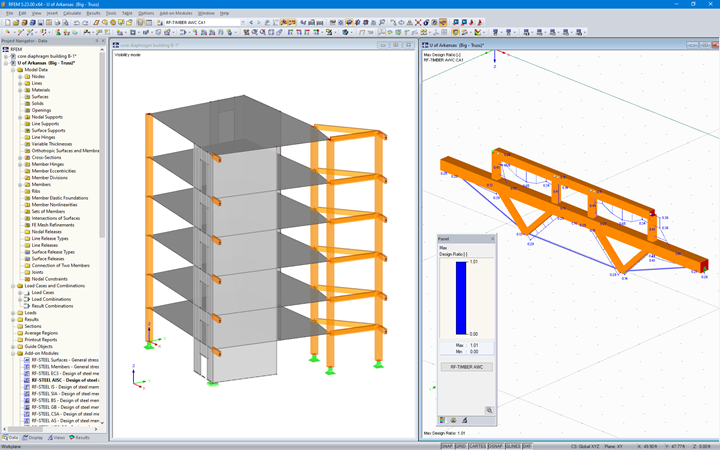

Инженеры из компании Equilibrium Consulting Inc. смоделировали, проанализировали и рассчитали все основные компоненты здания в программе RFEM. Для расчета боковых ветровых нагрузок притом независимо рассматривались три отдельных крыла здания. Отдельные крылья здания сделаны из железобетонных ядер, к которым присоединяются клееные балки и колонны.
Все элементы перекрытия и каркасной конструкции из кросс-ламинированной древесины разрабатывались в рамках совместного сотрудничества Equilibirum Consulting Inc. и австрийской компании Binderholz Group. Примененные клеенные балки, колонны и фермы рассчитывались индивидуально как простые опорные элементы. Для расчета по норме AWC/NDS затем инженеры из Equlibrium использовали дополнительные модули программы RFEM - RF-TIMBER AWC и RF-LAMINATE.
В расчете стальных подвесок для соединений клееный балок и колонн, использовались балки с упругим основанием. Идеализация винтов затем выполнялась с помощью линейно упругих элементов пружины.
Расположение проекта
187 S Stadium Dr.Ключевые слова
США Деревянные конструкции Ламинированные и многослойные конструкции Железобетонная конструкция
