Adohi Hall, Universidad de Arkansas, Fayetteville, AR, Estados Unidos
Proyecto de cliente
![[EN] CP 001166 | Adohi Hall, Universidad de Arkansas, Fayetteville, AR, Estados Unidos](http://img.youtube.com/vi/yje3KSLCc-Y/mqdefault.jpg)
Adohi Hall, que significa "bosque" en Cherokee, ubicada en la Universidad de Arkansas (U of A) es la primera residencia universitaria y estructura de uso mixto de este tipo.
| Cliente |
University of Arkansas, Fayetteville, AR, Estados Unidos www.uark.edu |
| Arquitectos |
Leers Weinzapfel Associates, Boston, MA, Estados Unidos www.lwa-architects.com Modus Studio, Fayetteville, AR, Estados Unidos www.modusstudio.com Mackey Mitchell Architects, St. Louis, MO, Estados Unidos www.mackeymitchell.com OLIN, Filadelfia, PA, Estados Unidos www.theolinstudio.com |
| Análisis estructural |
EQUILIBRIUM Consulting Inc., Vancouver, BC, Canadá www.eqcanada.com |
| Proveedor de madera |
binderholz group, Fügen, Austria www.binderholz.com |

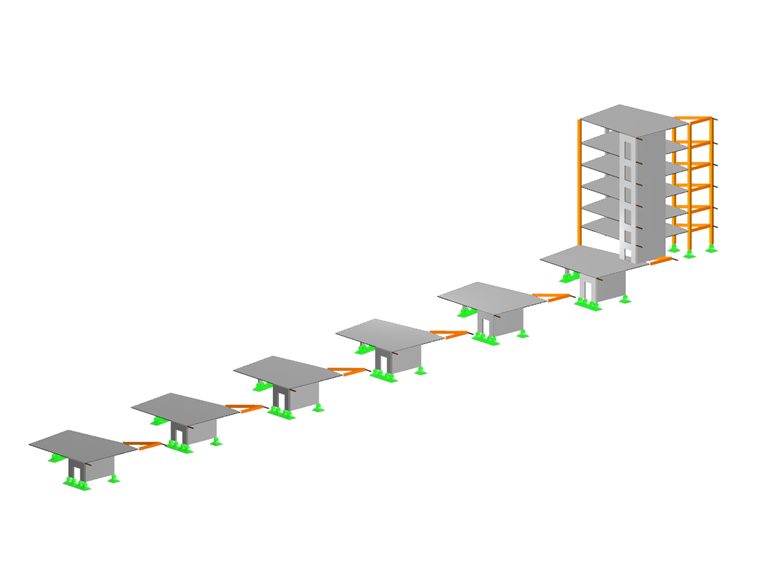

Modelo
Terminado en 2019, el proyecto es actualmente el mayor edificio de madera contralaminada (CLT) en Estados Unidos. Estableciendo una precedente entre las universidades, la U of A es la primera en completar una residencia de madera a gran escala y un entorno de aprendizaje vivo.
El proyecto

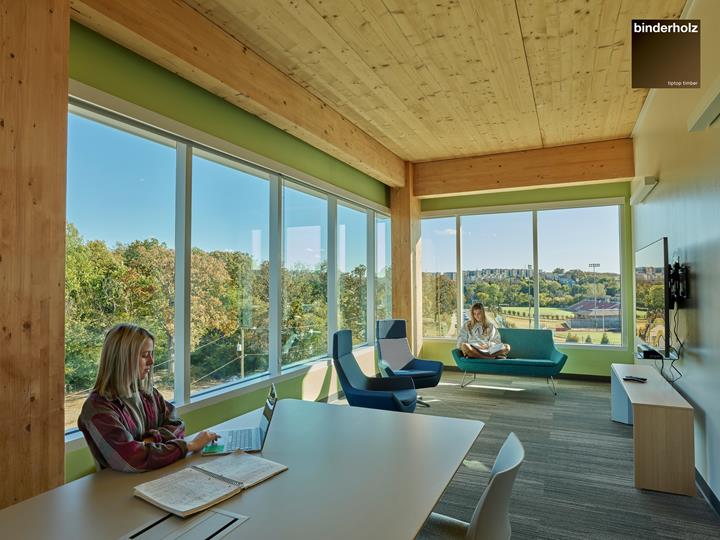

La serie de edificios interconectados no solo incluye habitaciones y cápsulas principalmente para estudiantes de segundo año con un total de 708 camas, sino que también incluye un espacio vibrante para tiendas de comida, aulas, oficinas administrativas, viviendas para empleados y mucho más.
La serie de edificios interconectados en configuración serpenteante tuvo como objetivo proporcionar espacios exteriores comunes adicionales en contraste con las viviendas tradicionales del campus. Además, las tecnologías de madera avanzadas de las estructuras con el uso de paneles de CLT y barras de madera laminada encolada, fue una propuesta de sostenibilidad importante para reducir significativamente la huella de carbono del edificio.
El proyecto ha ganado numerosos premios hasta la fecha, incluyendo:
- AIA St Louis Design Award 2019, Unbuilt Category: Distinguished Award
- Wood Design & Building Honor Award, 2020
- WoodWorks Multi-Family Wood Design Award, 2020
La estructura
Los ingenieros de Equilibrium Consulting Inc. modelaron, analizaron y diseñaron los componentes principales del edificio utilizando RFEM. Para el análisis del viento lateral, se consideraron de manera independiente las tres alas del edificio. Las alas individuales están compuestas de núcleos de hormigón armado con las que se conectan vigas y pilares de madera laminada.
Como una colaboración conjunta entre Equilibirum Consulting Inc. y la empresa austriaca binderholz Group, se diseñaron los pisos de CLT y las configuraciones de postes-vigas de CLT. Las vigas, pilares y cerchas de madera laminada se analizaron individualmente como elementos soportados simplemente. Los ingenieros de Equlibrium utilizaron los módulos adicionales RF-TIMBER AWC y RF-LAMINATE de RFEM para el diseño según la norma AWC/NDS.
Se analizaron los ganchos de acero para las conexiones de viga-pilar de madera laminada utilizando el planteamiento de la viga sobre el apoyo elástico. Los tirafondos se idealizaron con elementos elásticos lineales.
