Adohi Hall, Arkansaská univerzita, Fayetteville, Arkansas, USA

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Tento text byl přeložen Google překladačem

Zobrazit původní text

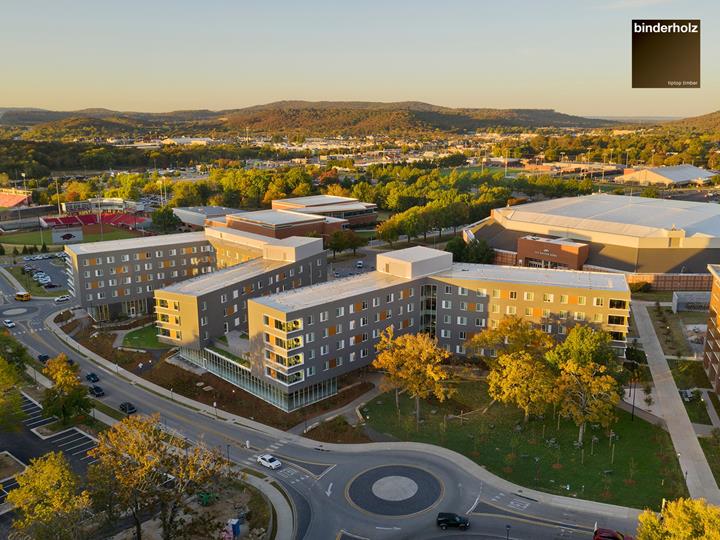

Adohi znamená v čerokézštině „dřevo“. Adohi Hall je víceúčelová stavba, která se nachází v areálu Arkansaské univerzity. Je první univerzitní stavbou svého druhu.

Investor University of Arkansas, Fayetteville, AR, USA
www.uark.edu
Architektonický návrh Leers Weinzapfel Associates, Boston, MA, USA
www.lwa-architects.com

Modus Studio, Fayetteville, AR, USA
www.modusstudio.com

Mackey Mitchell Architects, St. Louis, MO, USA
www.mackeymitchell.com

OLIN, Filadelfie, PA, USA
www.theolinstudio.com
Statický výpočet EQUILIBRIUM Consulting Inc., Vancouver, BC, Kanada
www.eqcanada.com
Dodavatel dřeva binderholz Gruppe, Fügen, Rakousko
www.binderholz.com

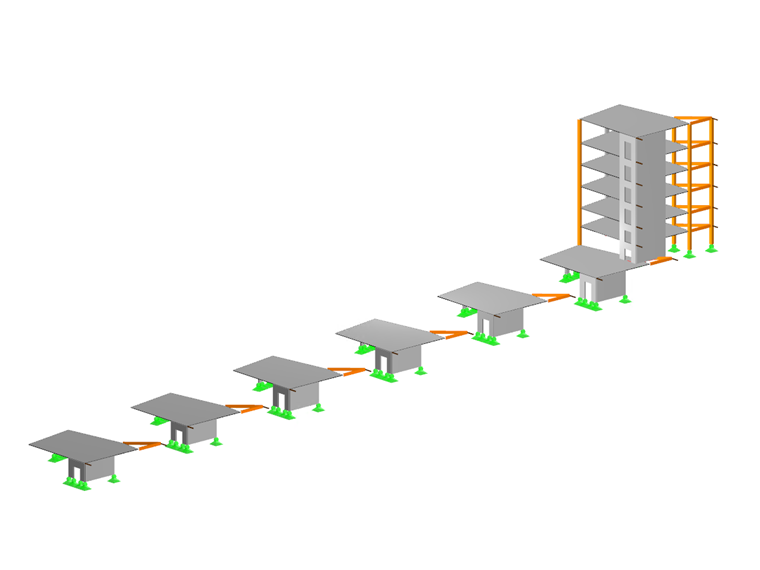

Model

Tento projekt, který byl dokončen v roce 2019, představuje v současnosti největší stavbu z křížem lepeného dřeva v USA. Arkansaská univerzita je vůbec první univerzitou v USA, která dokázala realizovat tak rozsáhlý projekt studenských kolejí spolu s dalšími užitnými a studijními prostorami z masivního dřeva.

Projekt

Vzájemně propojené budovy zahrnují kromě 708 bytových jednotek, v nichž jsou ubytováni převážně studenti druhého ročníku, například také gastronomická zařízení, učební a správní prostory nebo byty pro zaměstnance.

Díky propojení budov vznikly další společné venkovní prostory, kterými se areál odlišuje od tradičních kampusů. Navíc použití pokročilých a udržitelných stavebních technologií jako křížem lepených dřevěných desek a lepených lamelových nosníků podstatnou měrou přispělo ke snížení uhlíkové stopy stavby.

Projekt již získal řadu ocenění:

  • AIA St Louis Design Award 2019, Unbuilt Category: Distinguished Award
  • Wood Design & Building Honor Award, 2020
  • WoodWorks Multi-Family Wood Design Award, 2020

Konstrukce

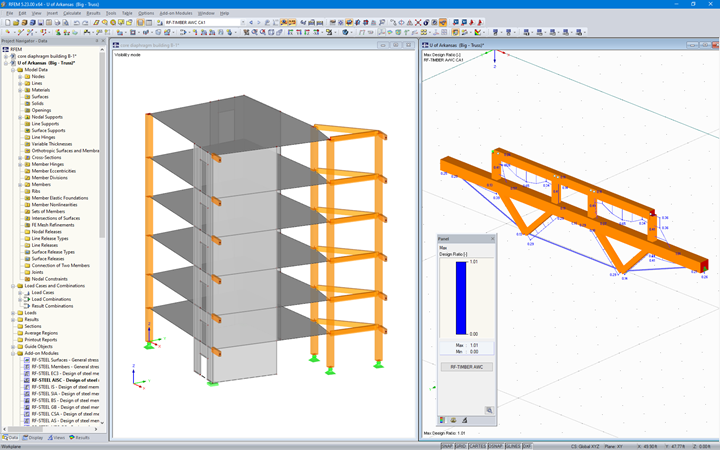

Odborníci ze společnosti Equilibrium Consulting Inc. použili program RFEM pro modelování, analýzu a návrh hlavních konstrukčních prvků. Na příčné zatížení větrem byla posouzena jednotlivá křídla stavby samostatně. Každé křídlo má výztužné železobetonové jádro, ke kterému jsou připojeny lepené lamelové nosníky a sloupy.

Společnost Equilibrium Consulting Inc. ve spolupráci s rakouskou skupinou binderholz Gruppe navrhly křížem lepené dřevěné stropní desky a konstrukce ze sloupů a nosníků. Lepené lamelové nosníky, sloupy a vazníky byly posouzeny jednotlivě jako prostě podepřené prvky. Pro posouzení podle normy AWC/NDS použila Equilibrium Consulting přídavné moduly RF-TIMBER AWC a RF-LAMINATE programu RFEM.

Při návrhu ocelových trámových botek pro spoje nosníků a sloupů z lepeného lamelového dřeva se uvažovalo pružné uložení nosníků. Šrouby byly idealizovány pomocí lineárně elastických pružinových prvků.

Umístění projektu

187 Stadion Dr.
Fayetteville, AR 72701
USA
