Adohi Hall, Università dell'Arkansas, Fayetteville, AR, USA
Progetto cliente
![[EN] CP 001166 | Adohi Hall, University of Arkansas, Fayetteville, AR, USA](http://img.youtube.com/vi/1iME5vU4sL8/mqdefault.jpg)

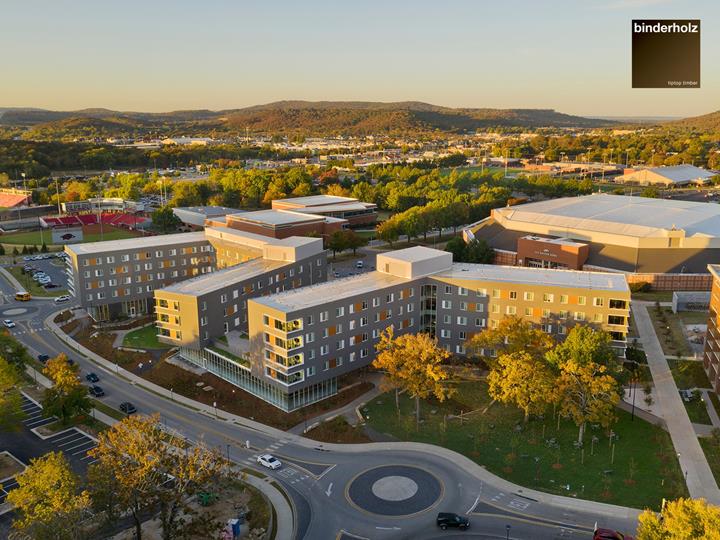

Adohi Hall, che in lingua Cherokee significa,"dai boschi", è un edificio polifunzionale situato nel campus dell'Università dell'Arkansas. È la prima casa dello studente nel suo genere.
| Committente |
University of Arkansas, Fayetteville, AR, USA www.uark.edu |
| Architettura |
Leers Weinzapfel Associates, Boston, MA, USA www.lwa-architects.com Modus Studio, Fayetteville, AR, USA www.modusstudio.com Mackey Mitchell Architects, St. Louis, MO, USA www.mackeymitchell.com OLIN, Philadelphia, PA, USA www.theolinstudio.com |
| Analisi strutturale |
EQUILIBRIUM Consulting Inc., Vancouver, BC, Canada www.eqcanada.com |
| Fornitore di legno |
binderholz group, Fügen, Austria www.binderholz.com |

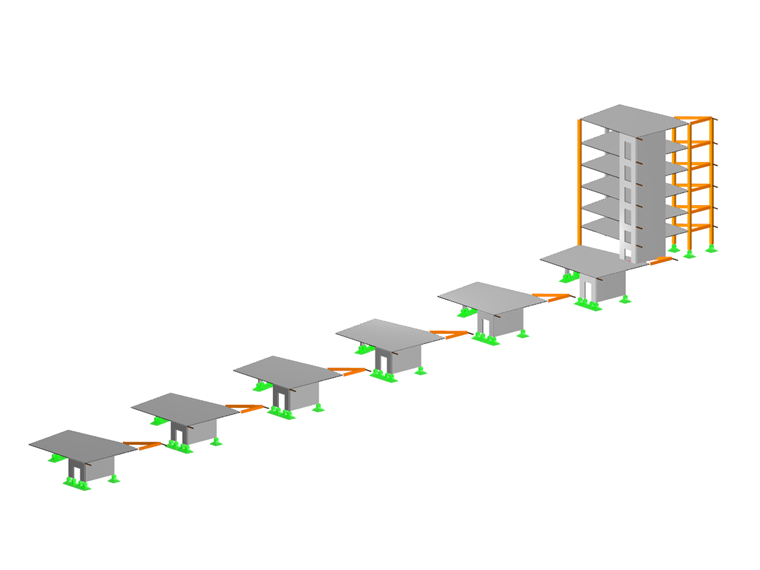

Modello
Questo progetto completato nel 2019, è attualmente la struttura più grande in legno lamellare (XLAM) negli Stati Uniti. Stabilendo la precedenza tra le università, la U di L è la prima a completare una sala di residenza in legno di grandi dimensioni e un ambiente di apprendimento vivente.
Progetto
Il complesso di edifici interconnessi comprende non solo unità abitative, per un totale di 708 posti destinati principalmente agli studenti del secondo anno, ma comprende anche un'istituzione gastronomica, complessi delle facoltà e uffici amministrativi, nonché appartamenti per impiegati universitari e molto altro.
Grazie all'interconnessione di edifici, in configurazione della forma insolita mirava a fornire ulteriori spazi aperti comuni, a differenza dei complessi tradizionali. Inoltre, l'uso delle tecnologie di costruzione più recenti e sostenibili, come pannelli in legno a strati incrociati XLAM e aste in legno lamellare, ha anche contribuito a ridurre significativamente l'impronta di carbonio dell'edificio.
Finora il progetto ha vinto numerosi premi tra cui:
- AIA St Louis Design Award 2019, Unbuilt Categoria: Distinguished Award
- Wood Design & Building Honor Award, 2020
- WoodWorks Multi-Family Wood Design Award, 2020
Struttura

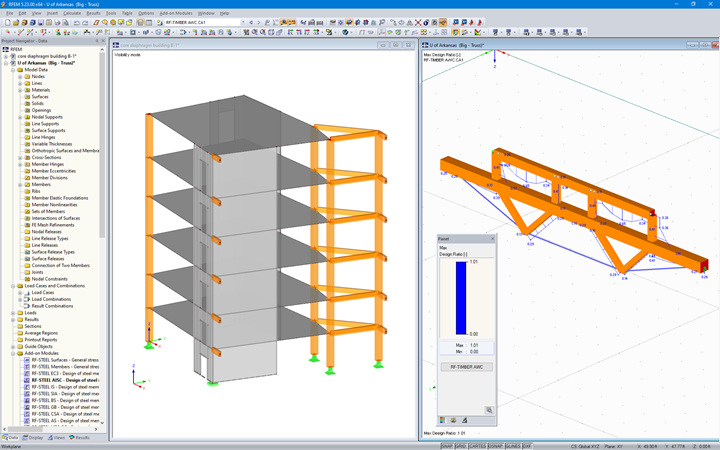

Gli ingegneri di Equilibrium Consulting Inc. hanno modellato, analizzato e progettato i principali componenti dell'edificio utilizzando RFEM. Per l'analisi del vento laterale, le tre ali dell'edificio sono state considerate in modo indipendente. Le singole ali dell'edificio sono realizzate con nuclei di cemento armato a cui sono collegate travi e colonne in legno lamellare.
Come collaborazione congiunta tra Equilibirum Consulting Inc. e la società austriaca binderholz Group, sono stati progettati i piani XLAM e le configurazioni post-trave XLAM. Travi in legno lamellare, le colonne e le travature reticolari sono state analizzate singolarmente come semplici elementi di supporto. Gli ingegneri di Equlibrium hanno utilizzato i moduli aggiuntivi RF-TIMBER AWC e RF-LAMINATE di RFEM per la progettazione secondo la norma AWC/NDS.
I ganci in acciaio per i collegamenti trave-colonna in legno lamellare sono stati calcolati utilizzando la trave secondo approccio a fondazione elastica di Winkler. Le viti sono state progettate con elementi elastici lineari a molla.
Posizione del progetto
187 S Stadium Dr.Parole chiave
USA Strutture di legno Strutture lamellari e a sandwich Struttura di calcestruzzo
