Adohi Hall, Universidade de Arkansas, Fayetteville, AR, EUA
Projeto de cliente da Dlubal
![[EN] CP 001166 | Adohi Hall, Universidade de Arkansas, Fayetteville, AR, EUA](http://img.youtube.com/vi/dsXu00s6elk/mqdefault.jpg)

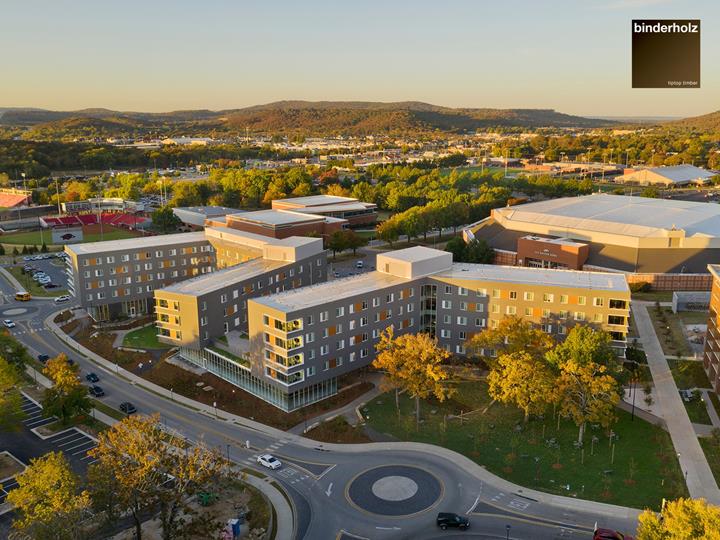

Adohi Hall significa "madeira" em cherokee e é o nome da residência universitária localizada no campus da Universidade de Arkansas, a primeira estrutura deste tipo de utilização mista.
| Cliente |
Universidade de Arkansas, Fayetteville, AR, EUA www.uark.edu |
| Arquitetos |
Leers Weinzapfel Associates, Boston, MA, EUA www.lwa-architects.com Modus Studio, Fayetteville, AR, EUA www.modusstudio.com Mackey Mitchell Architects, St. Louis, MO, EUA www.mackeymitchell.com OLIN, Filadélfia, PA, EUA www.theolinstudio.com |
| Planeamento estrutural |
EQUILIBRIUM Consulting Inc., Vancouver, BC, Canadá www.eqcanada.com |
| Fornecedor de madeira |
binderholz Gruppe, Fügen, Áustria www.binderholz.com |

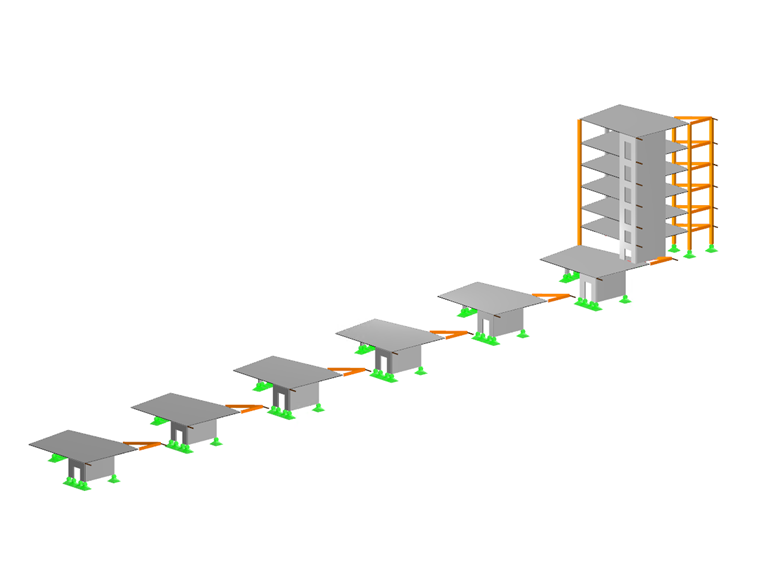

Modelo
Concluído em 2019, o projeto é atualmente o maior edifício de madeira laminada cruzada (CLT) dos Estados Unidos. Ao nível das universidades dos EUA, a Universidade de Arkansas foi pioneira ao converter um projeto de grande escala de uma residência universitária que conjuga habitação e aprendizagem numa só estrutura de madeira maciça.
Projeto

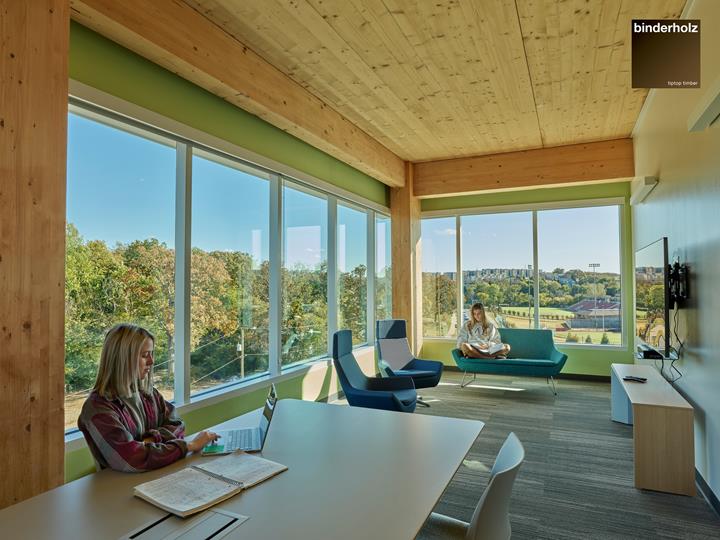

Além dos 708 alojamentos destinados a estudantes, os edifícios interligados incluem também restaurantes e refeitórios, salas de aulas, serviços administrativos, alojamentos para funcionários, entre muitos outros.
O conceito do projeto teve por base a ideia de interligar os edifícios de modo a conceber uma configuração sinuosa que proporcionasse áreas comuns adicionais no espaço exterior, um aspeto que difere claramente das configurações dos campus tradicionais. Além disso, as avançadas tecnologias de madeira da estrutura através da utilização de placas de madeira laminada cruzada e de vigas de madeira laminada colada deram um importante contributo em termos de sustentabilidade ecológica, nomeadamente no que toca à redução da pegada de carbono do edifício.
Até ao momento, o projeto foi distinguido com os seguintes prémios:
- AIA St Louis Design Award 2019, Unbuilt Category: Distinguished Award
- Wood Design & Building Honor Award, 2020
- WoodWorks Multi-Family Wood Design Award, 2020
Estrutura

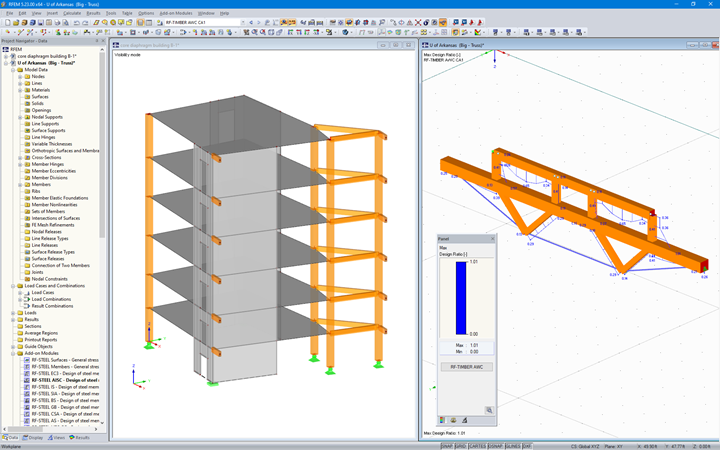

Os engenheiros da Equilibrium Consulting Inc. utilizaram o RFEM para modelar, analisar e dimensionar os principais componentes do edifício. Para a análise do vento lateral, foram consideradas as três alas do edifício de forma independente. As alas individuais são compostas por núcleos reforçados de betão armado aos quais estão ligadas as vigas e os pilares de madeira laminada colada.
O dimensionamento das coberturas de madeira laminada colada e das estruturaras de vigas horizontais e verticais foi desenvolvido em colaboração entre a Equilibrium Consulting Inc. e a empresa austríaca binderholz Gruppe. As vigas, os pilares e as treliças de madeira laminada colada foram analisados individualmente como elementos de apoio simples. Os engenheiros da Equlibrium utilizaram os módulos adicionais RF-TIMBER AWC e RF-LAMINATE do RFEM para o dimensionamento de acordo com a norma AWC/NDS.
Os suportes de aço para as ligações viga-pilar de madeira laminada colada foram dimensionados mediante a aplicação de uma fundação elástica à viga. Os parafusos foram idealizados com elementos de mola elásticos lineares.
Local do projeto
187 S Stadium Dr.Palavras-chave
