Adohi Hall, Uniwersytet Arkansas, Fayetteville, AR, USA
Projekt klienta

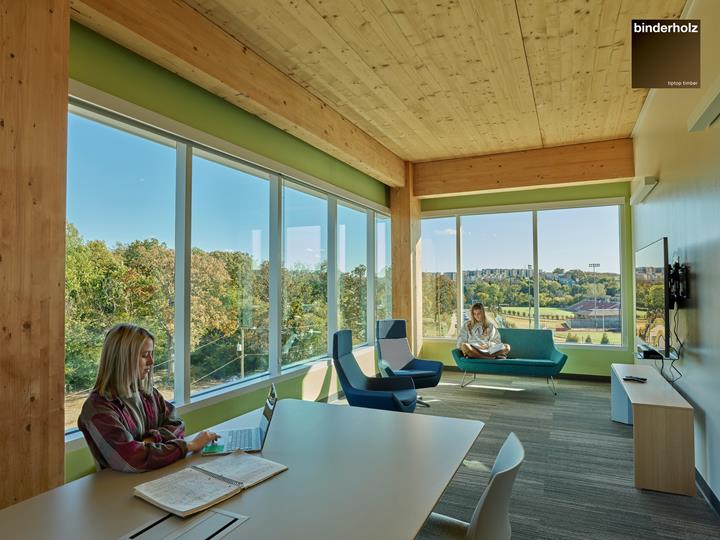

Adohi Hall, („adohi” w języku Indian Cherokee oznacza „las”), zlokalizowany na terenie Uniwersytetu Arkansas (USA), to pierwszy w swoim rodzaju uniwersytecki budynek wielofunkcyjny.
Klient |
University of Arkansas, Fayetteville, AR, USA www.uark.edu |
Architekci |
Leers Weinzapfel Associates, Boston, MA, USA www.lwa-architects.com Modus Studio, Fayetteville, AR, USA www.modusstudio.com Mackey Mitchell Architects, St. Louis, MO, USA www.mackeymitchell.com OLIN, Filadelfia, Pensylwania, USA www.theolinstudio.com |
Obliczenia konstrukcyjne |
EQUILIBRIUM Consulting Inc., Vancouver, BC, Kanada www.eqcanada.com |
Dostawca drewna |
binderholz group, Fügen, Austria www.binderholz.com |

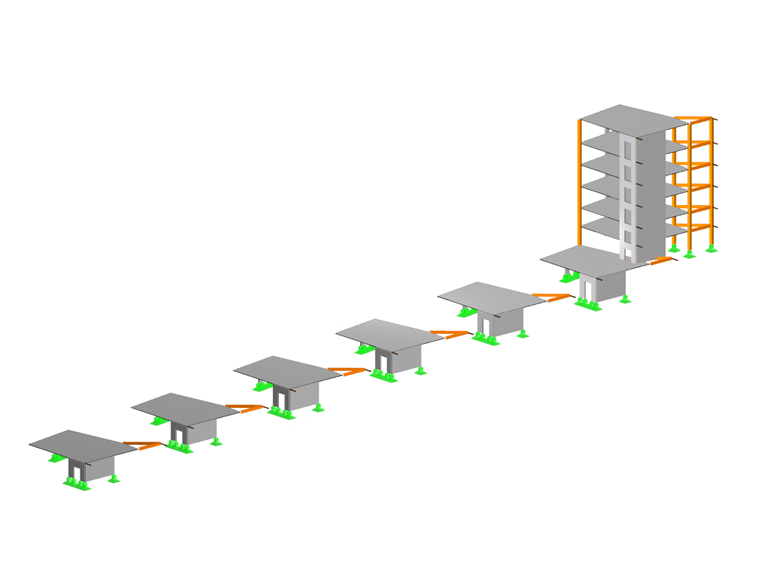

Model
Projekt, ukończony w 2019 r., jest obecnie największa konstrukcją z drewna klejonego krzyżowo (CLT) w USA. Uniwersytet Arkansas to pierwszy uniwersytet, na terenie którego powstał duży budynek z drewna klejonego, który oprócz pełnienia funkcji mieszkalnej, zapewnia również miejsce do nauki.
Projekt
Sieć połączonych ze sobą budynków obejmuje nie tylko mieszkania i miejsca noclegowe (łącznie 708 łóżek), przeznaczone głównie dla studentów drugiego roku, ale także przestrzeń dla punktów gastronomicznych, sal wykładowych, pomieszczeń administracyjnych, lokali mieszkalnych dla wykładowców itd.
Połączenie budynków w kształt węża miało na celu zapewnienie dodatkowych wspólnych przestrzeni zewnętrznych, niespotykanych wśród akademików na tradycyjnych kampusach. Dodatkowo, zastosowanie nowoczesnych technologii (wykorzystano panele z drewna CLT i elementy z drewna klejonego warstwowo) było ważnym krokiem w kierunku zmniejszenia emisji dwutlenku węgla.
Projekt otrzymał do tej pory wiele nagród, w tym:
- AIA St Louis Design Award 2019, Unbuilt Category: Distinguished Award
- Wood Design & Building Honor Award, 2020
- WoodWorks Multi-Family Wood Design Award, 2020
Konstrukcja

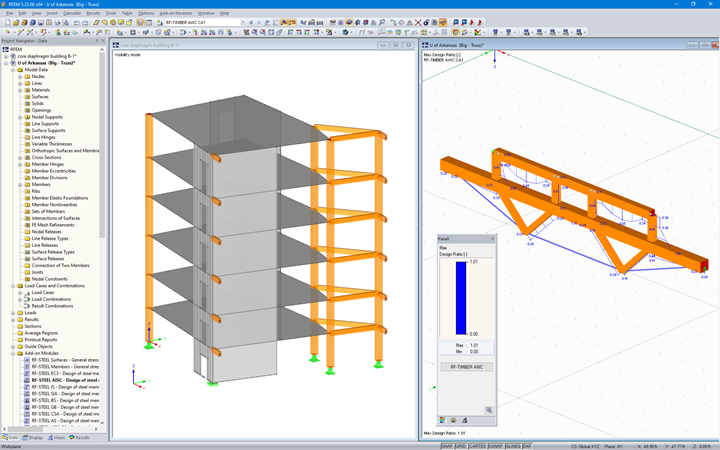

Inżynierowie z Equilibrium Consulting Inc. zamodelowali, przeanalizowali i zaprojektowali główne elementy budynku w programie RFEM. Na potrzeby analizy wiatru bocznego, trzy skrzydła budynku zostały przeliczone niezależnie od siebie. Poszczególne skrzydła zbudowane są z rdzeni z betonu zbrojonego, z którymi połączone są belki z drewna klejonego i słupy.
W ramach współpracy Equilibirum Consulting Inc. i austriackiej firmy binderholz Group opracowano stropy oraz łączenia typu belka-słup z drewna CLT. Belki, słupy i kratownice z drewna klejonego warstwowo analizowano indywidualnie jako elementy swobodnie podparte. Aby przeprowadzić obliczenia zgodnie z normą AWC/NDS, inżynierowie z Equlibrium wykorzystali moduły dodatkowe dla RFEM - TIMBER AWC i RF-LAMINATE.
Stalowe podkładki pod połączenia typu belka-słup z drewna klejonego warstwowo przeanalizowano przy zastosowaniu belki na podłożu sprężystym. Śruby zostały odwzorowane za pomocą elementów typu „sprężyna” pracujących liniowo.
Lokalizacja projektu
187 S Stadium Dr.Słowa kluczowe
USA Konstrukcje drewniane Konstrukcje laminowane i warstwowe Konstrukcja betonowa
