Фасад офисного здания «VoltAir», Берлин, Германия
Проект заказчика
![[EN] CP 001177 | Фасад офисного здания «VoltAir», Берлин, Германия](/-/media/Images/netgenium/thumbnails/2/9/6/0/3/2960373/2960373.png?la=ru&mw=280&mlid=C5A0EAA6002D4E9B8020F94161BCC67A&hash=384A56D1F64FE0EFAD2BF08654020B0C7B88FA75)

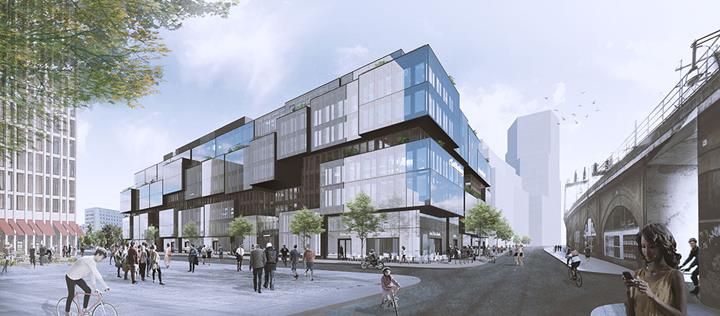

Новое офисное здание «VoltAir» в Берлине занимает собой площадь размером 120 х 65 м и достигает высоты почти 30 м. Оболочка здания состоит из нескольких коробчатых элементов, которые образуют его внутренние и внешние углы.
| Заказчик | Volt Berlin GmbH & Co KG |
| Проектирование |
J. MAYER H. und Partner, Architekten mbB www.jmayerh.de |
| Поставщик фасада |
Metallbau Früh GmbH www.metallbau-frueh.com |
| Проектирование фасада |
Rümmele Bauingenieur GmbH www.ruemmelefacades.com |

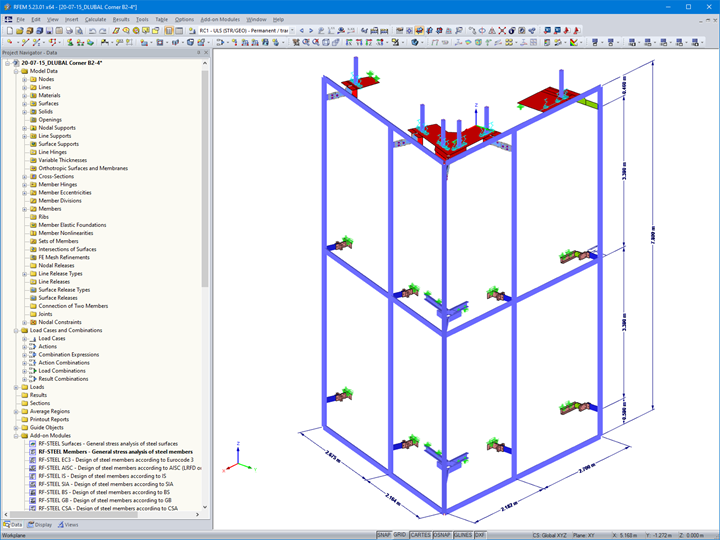

Данные модели углового элемента фасада из программы RFEM
Модель
Все фасадные элементы подвешены на довольно длинных консольных опорах, которые прикреплены к стальным кронштейнам. Эти стальные кронштейны затем крепятся к бетонному перекрытию с помощью рельсов Halfen или анкеров. Каждый коробчатый элемент здания достигает высоты прибл. 8 м, ширины - 2,7 м. Далее у них имеется постоянная опора для вертикальных и горизонтальных нагрузок, а также две дополнительные катучие опоры для горизонтальных нагрузок.
Модель в программе RFEM
Данная модель представляет собой сочетание элементов стержня, поверхности и тела с несколькими высвобождениями и шарнирами, которые позволяют поглотить допуски и точно смоделировать все прорезанные отверстия. Для обеспечения правильного распределения сил между элементами наружных балок и вторичной несущей конструкцией были передние двутавровые профили (стойки и балки) смоделированы с помощью элементов стержней, а выносные опоры с помощью элементов тел. Кронштейны затем в модели отображаются как элементы поверхности.

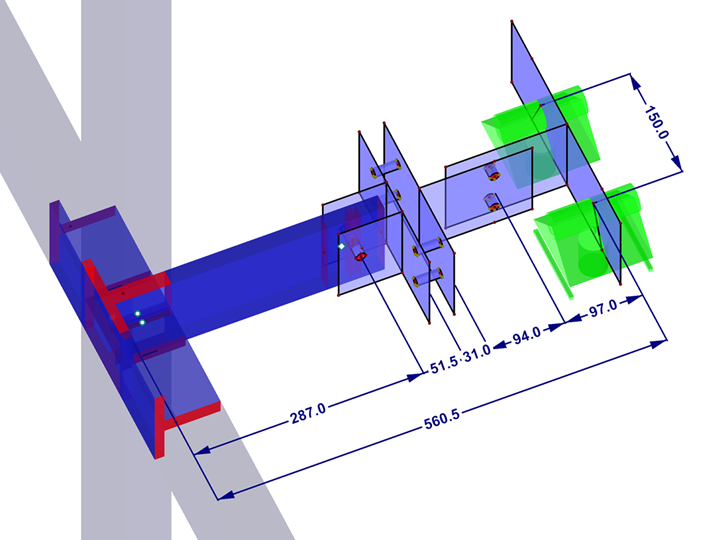

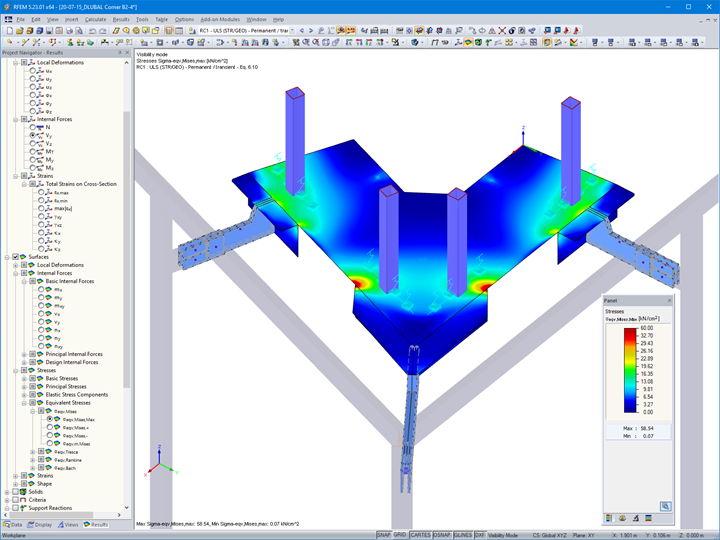

Далее, чтобы правильно распределить напряжения, были в местах, где винтовые элементы пересекают поверхности или тела, заданы средние области. Анкерные точки используются исключительно в точках давления железобетонной поверхности, поскольку так они способны лучше противостоять большим нисходящим силам, которые вызывает их собственный вес. У неподвижных опор затем требовалось задать жесткости пружин, благодаря которым можно было определить допустимое напряжение бетона и растягивающую силу, действующую на рельсы Halfen. Особые затруднения, которые возникли у роликовых точечных опор из-за применения относительно тонких железобетонных плит перекрытия (20 см), были решены путем изменения направления прорезных отверстий хомута.
Компания Rümmele Bauingenieur GmbH так пришла к скедующему выводу: «Удобный интерфейс программы RFEM позволил легко вносить все необходимые изменения, что сэкономило нам при поиске практических решений много времени».
Расположение проекта
Alexanderstraße & Voltairestraße10179 Берлин, Германия
