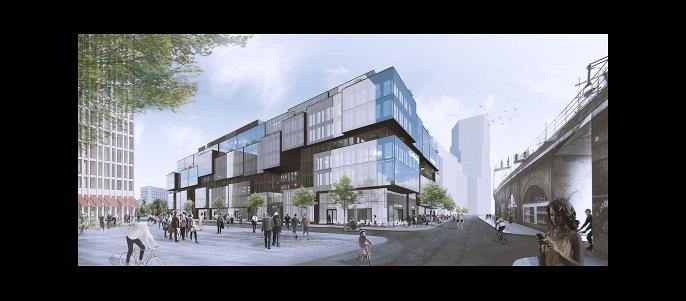

德国柏林 VoltAir 办公室幕墙

Die Fassadenelemente hängen von relativ langen Kragarmen / Schwertern, die an Stahlbügeln befestigt sind. Die Stahlbügel sind durch Halfenschienen oder Anker an den Betondecken befestigt. Jedes Kastenelement hat eine Höhe von ca. 8 Metern und eine Breite von 2,7 Metern und besitzt einen Festpunkt für die vertikalen und horizontalen Lasten und zwei zusätzliche Lospunkte für die horizontalen Lasten.

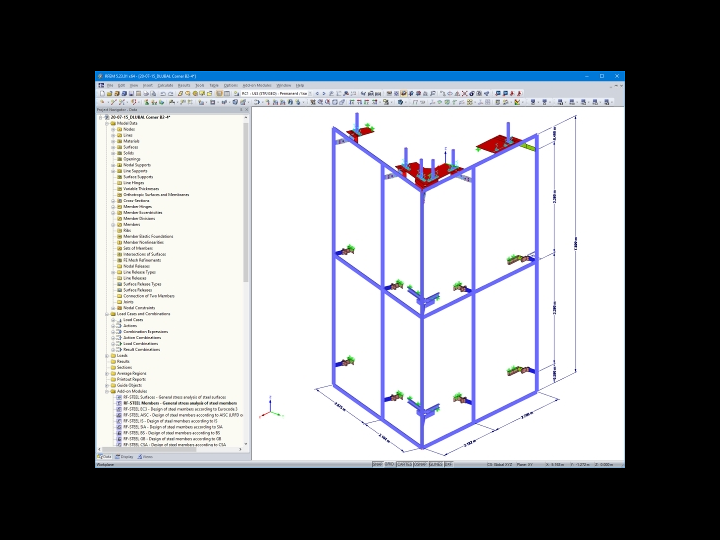

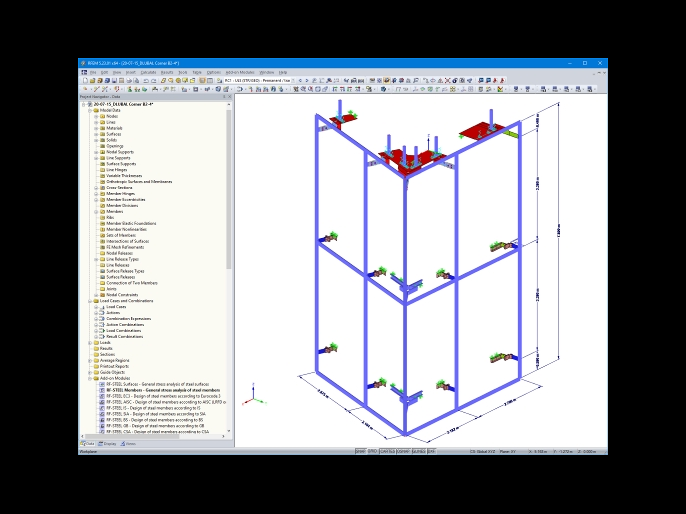

RFEM-Modell
Das Modell besteht aus einer Kombination von Stab-, Flächen- und Volumenelementen mit mehreren Freigaben und Gelenken, um Toleranzen aufzunehmen und das Verhalten der erforderlichen Langlöcher richtig zu erfassen. Die vorderen T-Profile (Pfosten und Riegel) sind mit Stabelementen modelliert und die Schwerter mit Volumenelementen, um eine korrekte Kraftverteilung zwischen den vorderen Trägerelementen und dem Sekundärtragwerk zu ermöglichen. Die Bügel sind als Flächenelemente abgebildet.

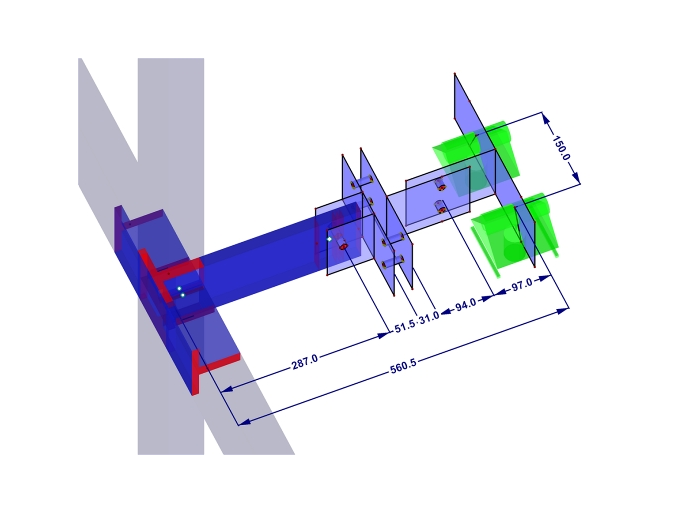

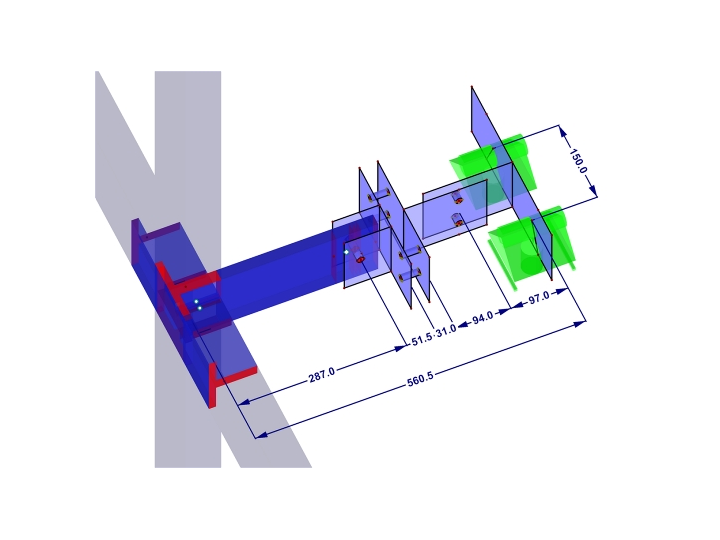

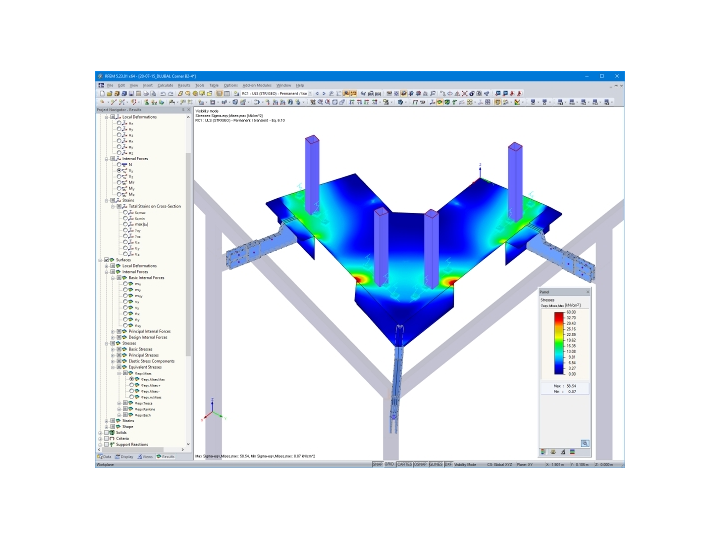

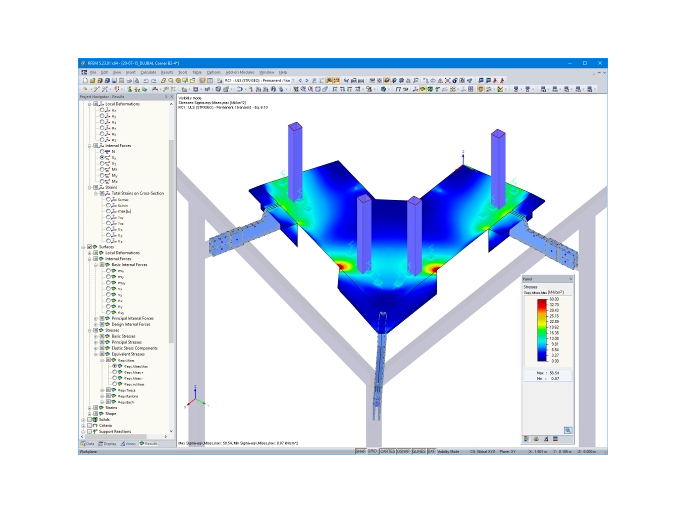

An Stellen, wo Schrauben auf Flächen oder Volumen treffen, wurden Glättungsbereiche definiert, um die Spannungen korrekt zu verteilen. Die Festpunktbügel nutzen die Druckpunkte der Betondecke, um der großen nach unten wirkenden Kraft des Eigengewichts standzuhalten. An den Festpunkten wurden Federsteifigkeiten definiert, um die zulässige Betonspannung zu erfassen sowie die Zugkraft, die auf die Halfenschienen wirkt. In den Lospunktbügeln ergaben sich Schwierigkeiten durch die relative dünne Betondecke von nur 20 cm, die durch Änderungen im System in der Richtung der Langlöcher in den Bügeln gelöst wurden.

Fazit der Rümmele Bauingenieur GmbH: „Die benutzerfreundliche Oberfläche von RFEM machte es möglich, die notwendigen Änderungen leicht durchzuführen, wodurch wir viel Zeit sparten und praktikable Lösungen fanden.“
