Façade de l'immeuble de bureaux VoltAir à Berlin, Allemagne

Calculé avec les logiciels de Dlubal

  • Projets Clients

Projet Client

Le nouvel immeuble de bureaux VoltAir à Berlin a été bâti sur une surface de 120 m x 65 m et fait environ 30 m de haut. L'enveloppe du bâtiment est composée de plusieurs blocs qui en constituent les angles intérieurs et extérieurs.

Maître d'ouvrage Volt Berlin GmbH & Co KG
Planification J. MAYER H. und Partner, Architekten mbB
www.jmayerh.de
Entrepreneur - façade Metallbau Früh GmbH
www.metallbau-frueh.com
Planification - façade Rümmele Bauingenieur GmbH
www.ruemmelefacades.com

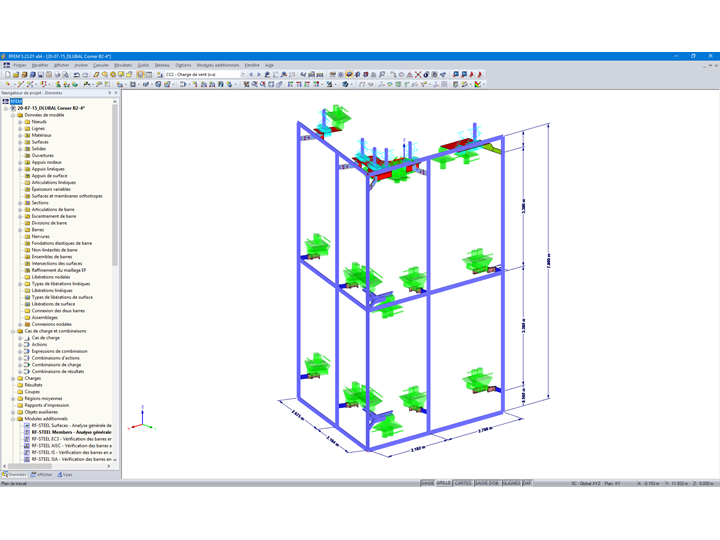

Paramètres du modèle RFEM d'un élément d'angle de façade

Modèle

Les éléments de la façade sont suspendus à des porte-à-faux et des stabilisateurs relativement longs fixés à des supports en acier. Ces supports en acier sont eux-mêmes fixés aux planchers en béton à l'aide de rails de fixation ou d'ancrages Halfen. Chaque bloc fait environ 8 mètres de haut, 2,7 mètres de large et est équipé d'un appui encastré pour les charges verticales et horizontales ainsi que de deux appuis simples mobiles supplémentaires pour les charges horizontales.

Modèle RFEM

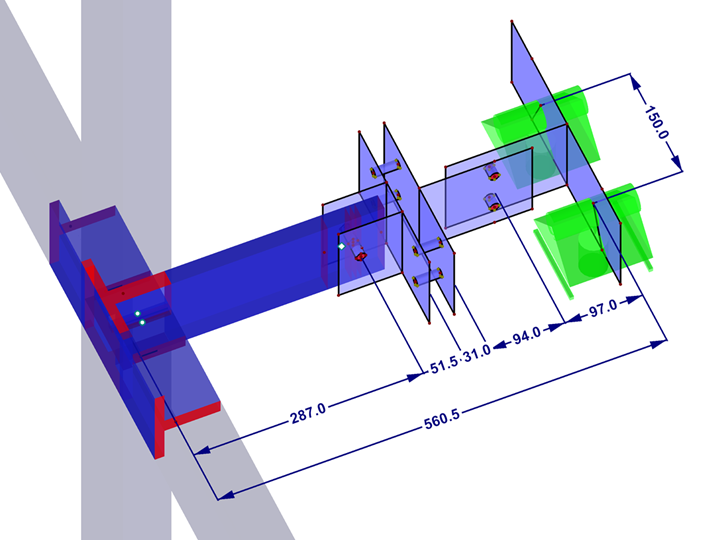

Le modèle est constitué de barres, de surfaces et de solides avec plusieurs libérations et articulations afin absorber les tolérances et modéliser avec précision le comportement des trous oblongs. Les profilés en T (poteaux et poutres) situés à l'avant de la structure sont modélisés par des barres et les stabilisateurs par des solides afin d'assurer une répartition correcte des forces entre les éléments de poutre avant et la structure porteuse secondaire. Les supports sont modélisés sous forme d'éléments surfaciques.

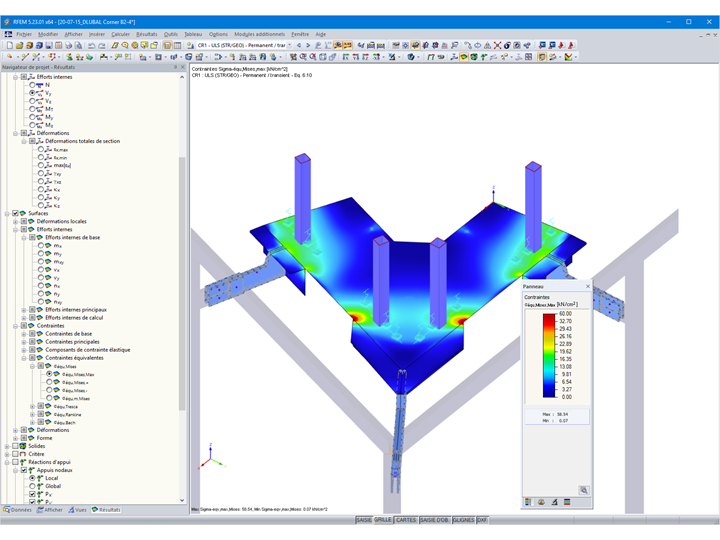

Des régions moyennes ont été définies aux points d'intersection entre les vis et les surfaces ou les solides afin de répartir correctement les contraintes. Les points de fixation utilisent les points de pression des surfaces en béton pour supporter la force importante s'exerçant vers le bas en raison du poids propre. Des rigidités de ressort ont été définies aux appuis encastrés pour déterminer la contrainte admissible du béton et la force de traction agissant sur les rails Halfen. Les appuis simples mobiles ont posé des difficultés sont survenues car les planchers en béton ne font que 20 cm d'épaisseur. Ce problème a été résolu en modifiant la direction des trous oblongs des supports.

  « L'interface conviviale de RFEM nous a permis d'apporter facilement les modifications nécessaires, et ainsi de gagner beaucoup de temps tout en trouvant des solutions pratiques. », a déclaré un collaborateur du bureau d'études Rümmele Bauingenieur GmbH.

Adresse du projet

Alexanderstraße & Voltairestraße
10179 Berlin, Allemagne

Mots-clés

Immeuble de bureaux VoltAir Enveloppe de bâtiment Éléments de façade Raideur de ressort Rail Halfen
