Fasada biurowca VoltAir, Berlin, Niemcy

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

20. sierpnia 2020

001177

Niemcy

RFEM

RF-STEEL

Konstrukcje stalowe

Nowy budynek biurowy VoltAir w Berlinie ma powierzchnię 120 m x 65 m i wysokość ok. 30 m. Elewacja budynku składa się z wielu elementów o kształcie prostopadłościennym (skrzynek), które tworzą narożniki wewnętrzne i zewnętrzne obiektu.

Klient Volt Berlin GmbH & Co KG
Planowanie J. MAYER H. und Partner, Architekten mbB
www.jmayerh.de
Wykonawca elewacji Metallbau Früh GmbH
www.metallbau-frueh.com
Inżynieria fasad Rümmele Bauingenieur GmbH
www.ruemmelefacades.com

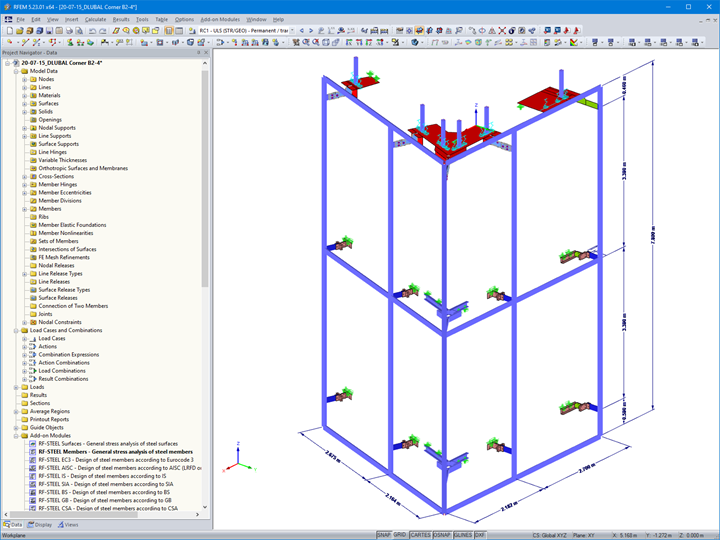

Parametry modelu RFEM narożnego elementu fasady

Model

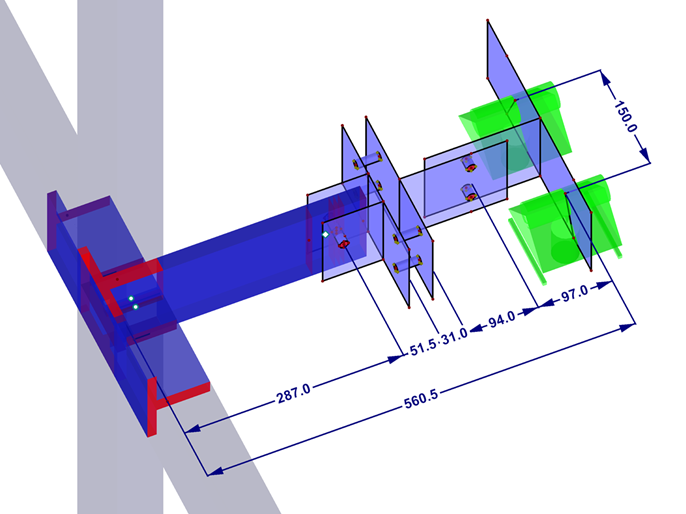

Elementy fasadowe podwieszone są na stosunkowo długich wspornikach zamocowanych do stalowych elementów nośnych. Elementy te są dodatkowo mocowane do poszczególnych kondygnacji wykonanych z betonu za pomocą szyn lub kotew Halfen. Każdy element skrzynkowy fasady ma wysokość około 2 m, szerokość około 8 m, jedną stałą podporę dla obciążeń pionowych i poziomych oraz dwie dodatkowe podpory przesuwne (rolkowe) na obciążenia poziome.

Model programu RFEM

Model jest kombinacją elementów prętowych, powierzchniowych i bryłowych z wieloma zwolnieniami oraz przegubami, aby uwzględnić tolerancje i wiernie odwzorować owalne otwory. Frontowe belki i słupy z profili teowych modelowane są za pomocą elementów prętowych. Podpory z kolei za pomocą elementów bryłowych, w celu zapewnienia prawidłowego rozkładu sił między elementami belek frontowych a drugorzędną konstrukcją wsporczą. Drugorzędna konstrukcja wsporcza modelowana jest jako powierzchnie.

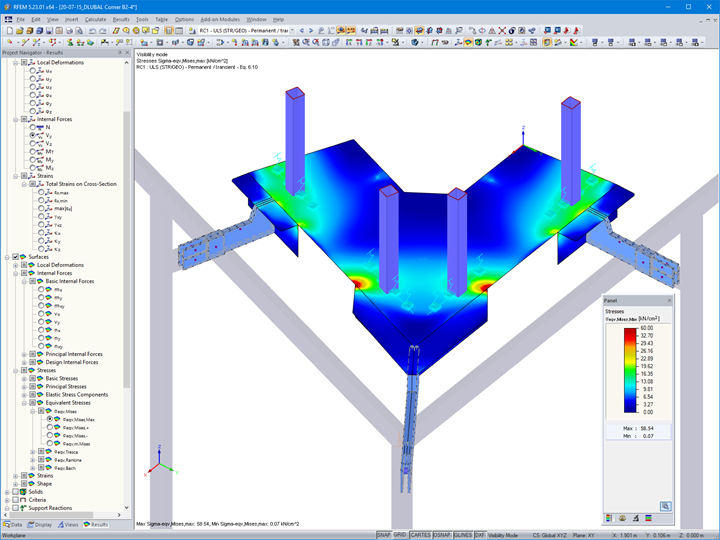

W miejscach, w których śruby przecinają powierzchnie lub bryły, zdefiniowano obszary uśrednienia w celu prawidłowego odwzorowania rozkładu naprężeń. Punkty, gdzie znajdują się zakotwienia wykorzystują wysoką wytrzymałość na docisk betonu celem przeniesienia dużej reakcji pionowej od ciężaru własnego. W miejscach podpór stałych zadano dodatkowe podpory sprężyste w celu określenia dopuszczalnego naprężenia w betonie i siły rozciągającej działającej na szyny Halfen. W miejscach podpór przesuwnych (rolkowych) pojawiły się trudności z przeniesieniem sił ze względu na stosunkowo cienką (20 cm) betonową posadzkę. Problemy te rozwiązano poprzez zmianę orientacji otworów owalnych w zamocowaniu.

Wniosek firmy Rümmele Bauingenieur GmbH: „Łatwy w użyciu interfejs programu RFEM umożliwił szybkie i proste wprowadzenie niezbędnych zmian, co pozwoliło nam zaoszczędzić czas na znalezienie praktycznych rozwiązań inżynierskich.”

Lokalizacja projektu

Alexanderstrasse i Voltairestrasse
10179 Berlin, Niemcy

Słowa kluczowe

Budynek biurowy VoltAir Obwiednia budynku Elementy elewacji Sztywność sprężysta Szyna Halfen
