Fachada del edificio de oficinas VoltAir, Berlín, Alemania

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

20. agosto 2020

001177

Alemania

RFEM

RF-STEEL

Estructuras de acero

El nuevo edificio de oficinas VoltAir en Berlín incluye un área de 120 x 65 metros y una altura aproximada de 30 metros. La envoltura del edificio se compone de varios elementos de cajas que forman varias esquinas interiores y exteriores en los bordes.

Inversor Volt Berlin GmbH & Co KG
Planificación J. MAYER H. und Partner, Architekten mbB
www.jmayerh.de
Contratista de fachadas Metallbau Früh GmbH
www.metallbau-frueh.com
Ingeniería de la fachada Rümmele Bauingenieur GmbH
www.ruemmelefacades.com

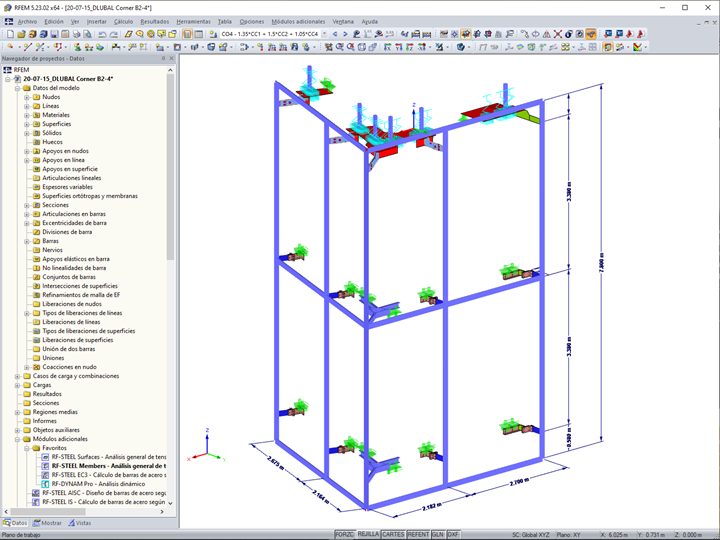

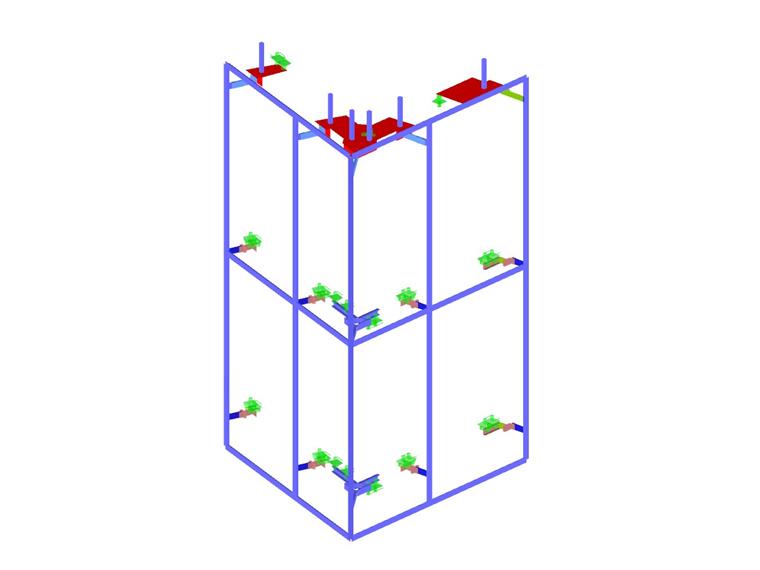

Parámetros del modelo RFEM de un elemento de la esquina de la fachada

Modelo

Los elementos de la fachada están suspendidos de los relativamente largos voladizos/estabilizadores fijados en ménsulas de acero. Los tirantes de acero están sujetos aún más a los pisos de hormigón por medio de rieles o anclajes Halfen. Cada caja tiene una altura de aproximadamente 8 metros con un ancho de 2,7 metros, un soporte fijo para las cargas verticales y horizontales, y dos apoyos de rodillos adicionales para las cargas horizontales.

Modelo de RFEM

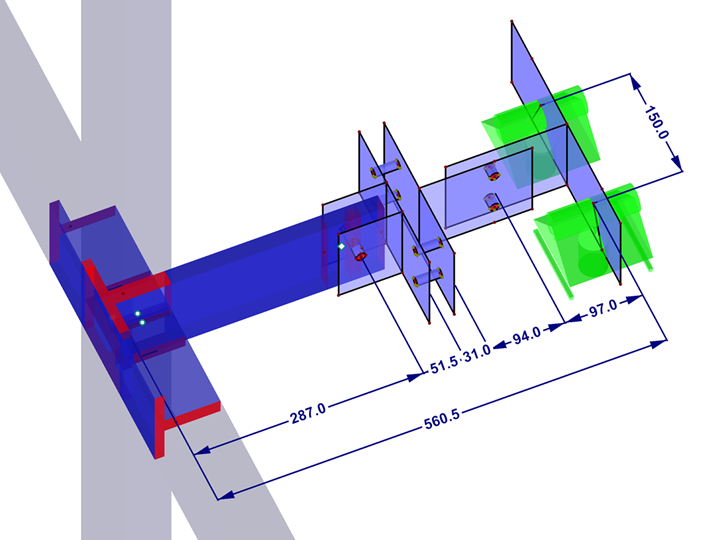

El modelo es una combinación de elementos de barras, superficies y sólidos con varias liberaciones y articulaciones para absorber las tolerancias y modelar con precisión los agujeros ranurados. Las secciones en T frontales (postes y vigas) están modeladas con elementos de barras y los estabilizadores con elementos sólidos para asegurar una distribución correcta de la fuerza entre los elementos de la viga frontal y la estructura de soporte secundaria. Las ménsulas se muestran como elementos de superficie.

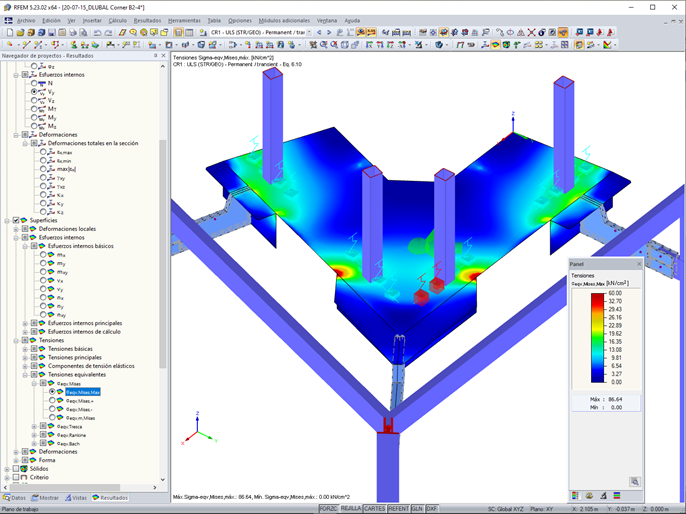

En las posiciones donde los elementos de pernos intersecan superficies o sólidos, se han definido regiones medias para distribuir adecuadamente las tensiones. Los puntos de anclaje utilizan los puntos de presión de la superficie del hormigón para resistir la gran fuerza hacia abajo debida al peso propio. En los apoyos fijos, se definieron las rigideces elásticas para determinar la tensión admisible del hormigón y la fuerza de tracción que actúa sobre los carriles Halfen. En los estribos surgieron dificultades debido al espesor del hormigón relativamente delgado de tan solo 20 cm, lo cual se resolvió modificando la dirección de los agujeros ranurados en los estribos.

Rümmele Bauingenieur GmbH llegó a la conclusión: "La interfaz fácil de usar de RFEM permitió realizar fácilmente los cambios necesarios, lo cual nos ahorró mucho tiempo en la búsqueda de soluciones prácticas".

Ubicación del proyecto

Alexanderstrasse y Voltairestrasse
10179 Berlín, Alemania

Palabras clave

Edificio de oficinas VoltAir Envolvente del edificio Elementos de fachadas Rigidez elástica Perfil Halfen
