Fachada do edifício de escritórios VoltAir, Berlim, Alemanha
Projeto de cliente da Dlubal
![[DE] CP 001177 | Fachada do edifício de escritórios VoltAir, Berlim, Alemanha](/-/media/Images/netgenium/thumbnails/2/9/8/4/7/2984720/2984720.png?la=pt&mw=280&mlid=D757BD9261DC4F558D7277803B0FD510&hash=FF832092073B22B878858F6A063672B60B2BEDF0)
-
01

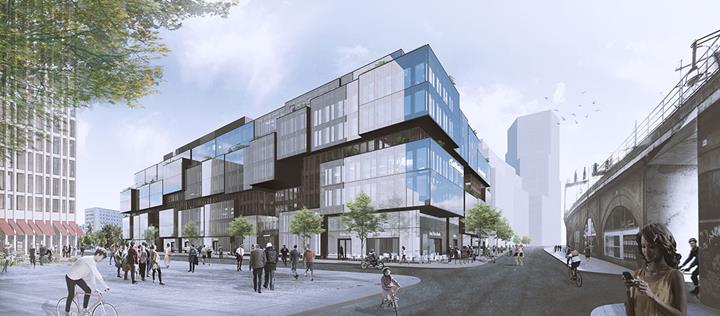

Escritório da VoltAir, Berlim (© J. MAYER H. e parceiros, Architekten mbB)
-
01

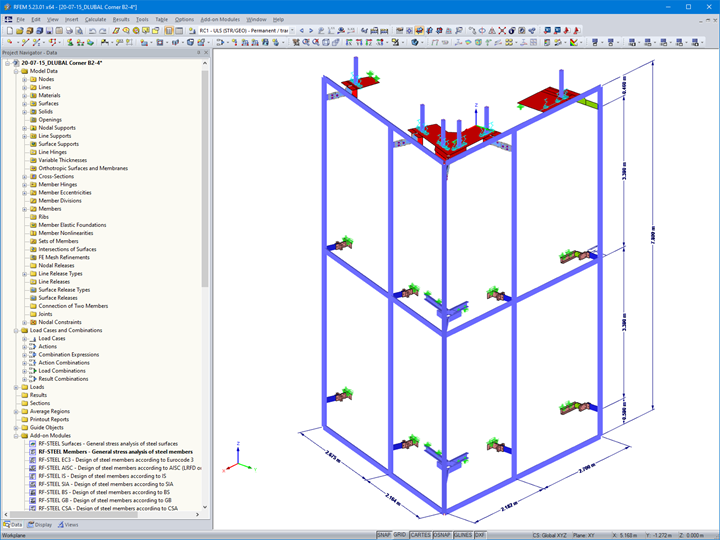

Modelo do RFEM de um elemento de canto de fachada com pontos fixos na parte superior, bem como pontos soltos no meio e na parte inferior | © Rümmele Bauingenieur GmbH
-
01

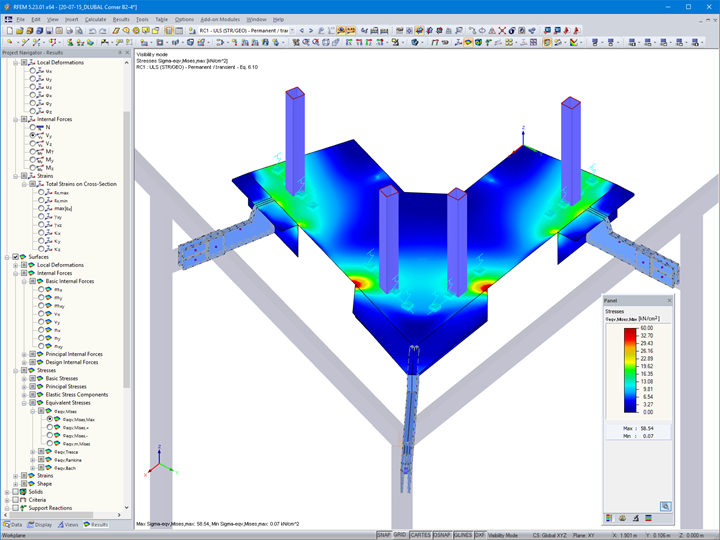

Tensões de aço de um ponto fixo de canto no RFEM | © Rümmele Bauingenieur GmbH
-
01

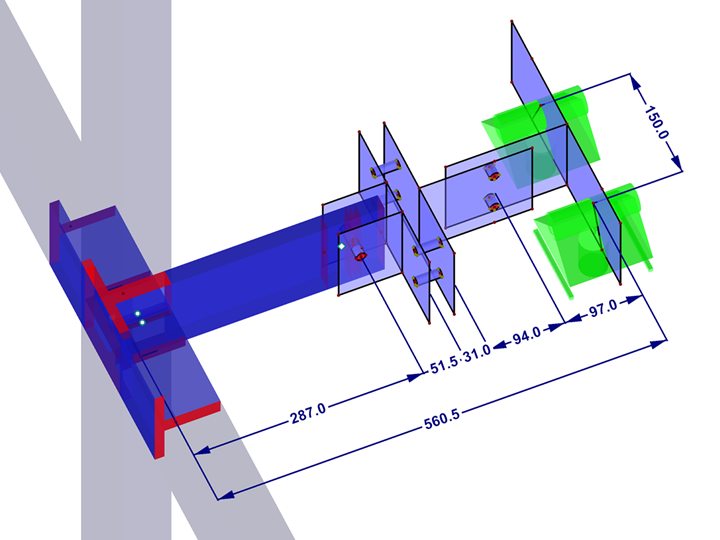

Construção de fachadas | Ponto de lote padrão modelado 1: 1 de acordo com o desenho da oficina no RFEM | © Rümmele Bauingenieur GmbH
-
02
Modelo do RFEM de um elemento de canto de fachada com pontos fixos na parte superior, bem como pontos soltos no meio e na parte inferior | © Rümmele Bauingenieur GmbH
-
02
Escritório da VoltAir, Berlim (© J. MAYER H. e parceiros, Architekten mbB)
-
02
Tensões de aço de um ponto fixo de canto no RFEM | © Rümmele Bauingenieur GmbH
-
02
Construção de fachadas | Ponto de lote padrão modelado 1: 1 de acordo com o desenho da oficina no RFEM | © Rümmele Bauingenieur GmbH
-
03
Tensões de aço de um ponto fixo de canto no RFEM | © Rümmele Bauingenieur GmbH
-
03
Escritório da VoltAir, Berlim (© J. MAYER H. e parceiros, Architekten mbB)
-
03
Modelo do RFEM de um elemento de canto de fachada com pontos fixos na parte superior, bem como pontos soltos no meio e na parte inferior | © Rümmele Bauingenieur GmbH
-
03
Construção de fachadas | Ponto de lote padrão modelado 1: 1 de acordo com o desenho da oficina no RFEM | © Rümmele Bauingenieur GmbH
-
04
Construção de fachadas | Ponto de lote padrão modelado 1: 1 de acordo com o desenho da oficina no RFEM | © Rümmele Bauingenieur GmbH
-
04
Escritório da VoltAir, Berlim (© J. MAYER H. e parceiros, Architekten mbB)
-
04
Modelo do RFEM de um elemento de canto de fachada com pontos fixos na parte superior, bem como pontos soltos no meio e na parte inferior | © Rümmele Bauingenieur GmbH
-
04
Tensões de aço de um ponto fixo de canto no RFEM | © Rümmele Bauingenieur GmbH
O novo edifício de escritórios VoltAir em Berlim tem uma área de 120 m x 65 m e uma altura de, aproximadamente, 30 m. A envolvente do edifício é constituída por vários elementos de caixa que formam diversos cantos interiores e exteriores.
| Cliente | Volt Berlin GmbH & Co KG |
| Planeamento |
J. MAYER H. und Partner, Architekten mbB www.jmayerh.de |
| Fornecedor da fachada |
Metallbau Früh GmbH www.metallbau-frueh.com |
| Planeamento da fachada |
Rümmele Bauingenieur GmbH www.ruemmelefacades.com |
Parâmetros do modelo RFEM para um elemento de canto da fachada
Modelo
Os elementos da fachada estão suspensos em consolas/estabilizadores relativamente compridos, fixados em estribos de aço. Os estribos de aço são posteriormente fixados aos pisos de betão através de carris ou ancoragens Halfen. Cada elemento de caixa tem uma altura de, aproximadamente, 8 metros por 2,7 metros de largura, possuindo um apoio de ponto fixo para as cargas verticais e horizontais e dois apoios de ponto deslizante adicionais para cargas horizontais.
Modelo RFEM
O modelo é uma combinação de elementos de barras, superfícies e sólidos com várias libertações e articulações para absorver as tolerâncias e modelar com precisão os furos oblongos. As secções em T da frente (postes e vigas) são modeladas com elementos de barra e os estabilizadores com elementos sólidos para garantir uma distribuição de força correta entre os elementos da viga frontal e a estrutura de apoio secundária. Os estribos encontram-se representados como elementos de superfície.
Nos pontos onde os parafusos cruzam superfícies ou sólidos, foram definidas zonas de suavização para distribuir adequadamente as tensões. Os estribos dos apoios de ponto fixo utilizam os pontos de pressão do piso de betão para suportar a grande força descendente devido ao peso próprio. Nos apoios de ponto fixo, foram definidas rigidezes de mola para determinar a tensão de betão permitida e a força de tração que atua sobre os carris Halfen. Nos estribos dos apoios de ponto deslizante, surgiram algumas dificuldades devido à espessura relativamente fina dos pisos de apenas 20 cm, a qual foi resolvida através de alterações no sistema ao nível da direção dos furos oblongos nos estribos.
A Rümmele Bauingenieur GmbH concluiu o seguinte: "A interface amigável do RFEM permitiu efetuar facilmente as alterações necessárias, o que nos permitiu poupar muito tempo e encontrar soluções viáveis".
Local do projeto
Alexanderstraße & Voltairestraße10179 Berlim, Alemanha
Palavras-chave
Edifício de escritórios VoltAir Envolvente do edifício Elementos da fachada Rigidez de mola Carris Halfen
