Офисное здание «Palmovka Park IV» - арочный зал, Чехия
Проект заказчика
![[CS] CP 001188 | Офисное здание «Palmovka Park IV» - арочный зал, Чехия](/-/media/Images/netgenium/thumbnails/2/9/6/6/5/2966540/2966540.png?la=ru&mw=280&mlid=4F2CC581D7D840879167F070C3773367&hash=26EF7422F203849CECC27AD637C89D12964759F8)

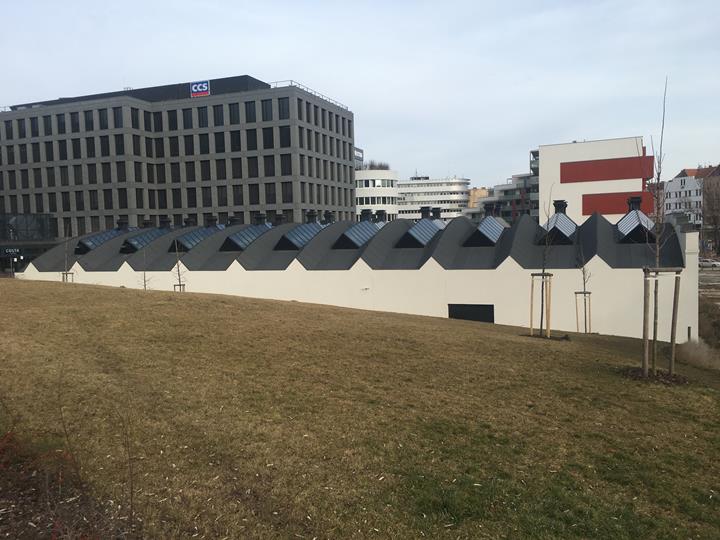

Зал с арочной крышей имеет почти прямоугольную планировку с размерами 22 х 57 м. Его высота затем достигает 10 м, а радиус кровли составляет 20 м. Внутри зала потом располагаются большие офисы и другие дополнительные помещения.
| Расчет конструкций |
Ing. Pavel Korejčík Ing. Jan Seifert
KONSTAT s.r.o. |
| Архитектурный проект | Aulík Fišer Architekti s.r.o. |
Параметры модели

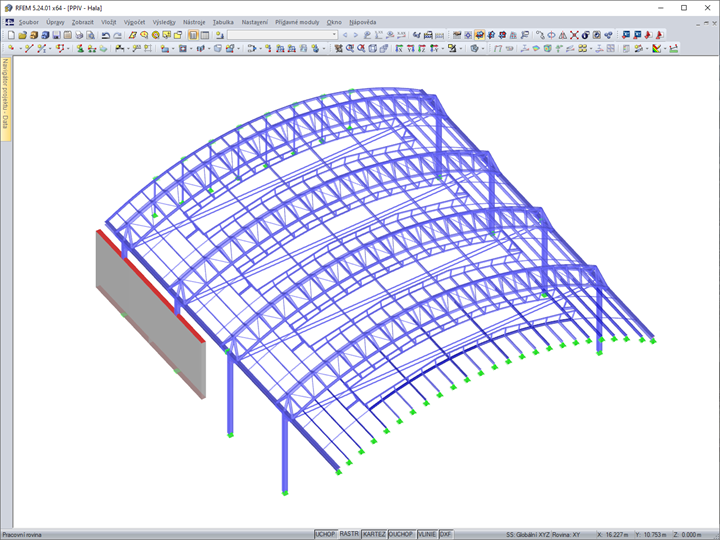

Модель
С конструктивной точки зрения это здание является залом со стальной конструкцией кровли, которая опирается на стальные колонны, местами дополненных железобетонными конструкциями.Основная стальная конструкция затем закрыта подвесным потолком (или замурована), так что видны только стальные анкерные крепления и сплошные прогоны там, где находятся зенитные фонари. В здании используются также восстановленные подлинные конструкции, но они не имеют несущей функции. Конкретно речь идет о деревянных арочных фермах с анкерными креплениями и распорками, а также о стальных решетчатых колоннах и мансардных окнах.
Конструкция

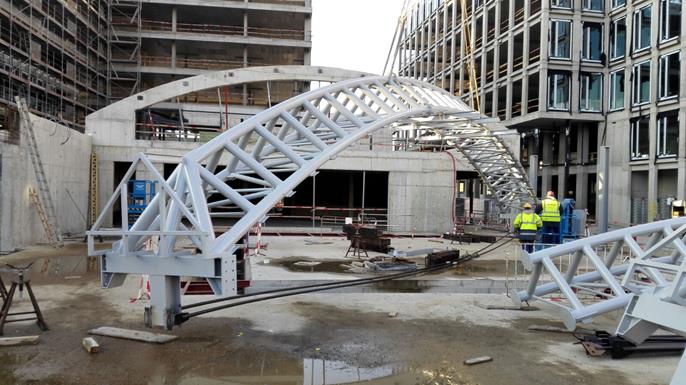

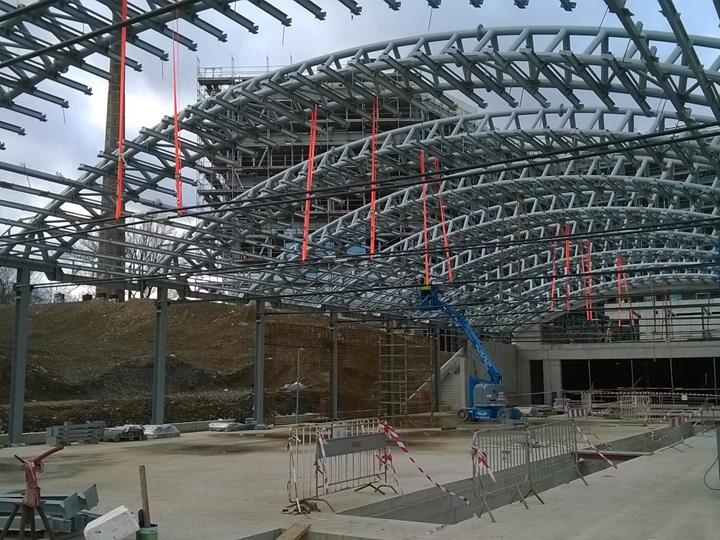

Стальная конструкция зала включает в себя десять рам с пролетом 21,2 м и высотой 32,5 м, которые равномерно расположены на расстоянии 18 м. Эти рамы состоят из колонн, анкерных креплений и решетчатых арочных стропил и жестко закреплены к фундаменту. С точки зрения геометрии являются рамы слегка асимметричными из-за разного расстояния колонн от оси арки.Колонны рам сделаны из профилей HEA (локально усиленные), анкерные крепления - из плоской стали, а стропила - из круглых труб. Стропила рамы представляет собой решетчатую арочную ферму с тремя поясами (один наверху и два снизу, которые вместе создают ее треугольное сечение), распорками (перекладины) и диагональными связями между нижними поясами. Установка ферм на колоны осуществляется посредством продольных горизонтальных балок с HEA профилями (локально усиленные), которые находятся на концах арки. Прогоны из профилей IPE (сварной двутавр) затем присоединены к нижней стороне арочных ферм.
Расположение проекта
Прага, Палмовка, ЧехияКлючевые слова
Стальная конструкция Арочный зал Офисное здание
