捷克办公楼 Palmovka Open Park IV - Arch Hall
客户项目
![[CS] CP 001188 | 捷克办公楼 Palmovka Open Park IV - Arch Hall](/-/media/Images/netgenium/thumbnails/2/9/6/6/5/2966542/2966542.png?la=zh&mw=280&mlid=5ED69EDBCB3D42E290B8596D9DF5402F&hash=105DB8AC801F9A10AA454C0174B2CE14D831A1D1)
该拱形大厅底面为 22米 x 57米 的矩形，高度为 10 米，屋顶半径为 20 米。 该结构中有大型办公室和额外的存储空间。
| 结构设计 |
Ing. Pavel Korejčík Ing. Jan Seifert
KONSTAT s.r.o. |
| 建筑设计 | Aulík Fišer Architekti s.r.o. |
模型参数
模型

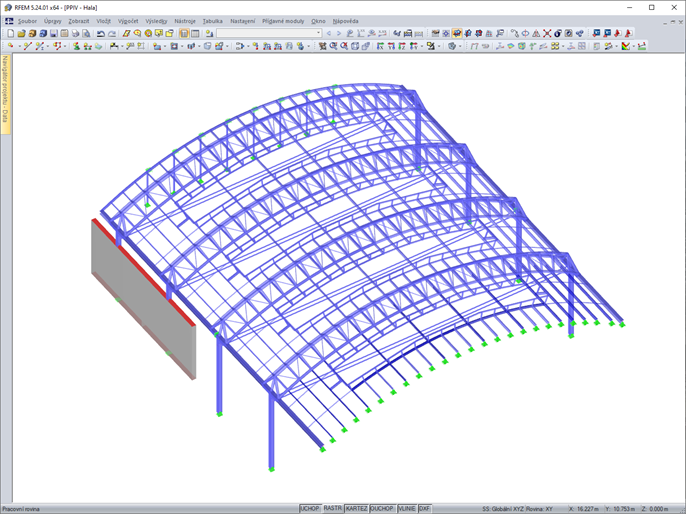

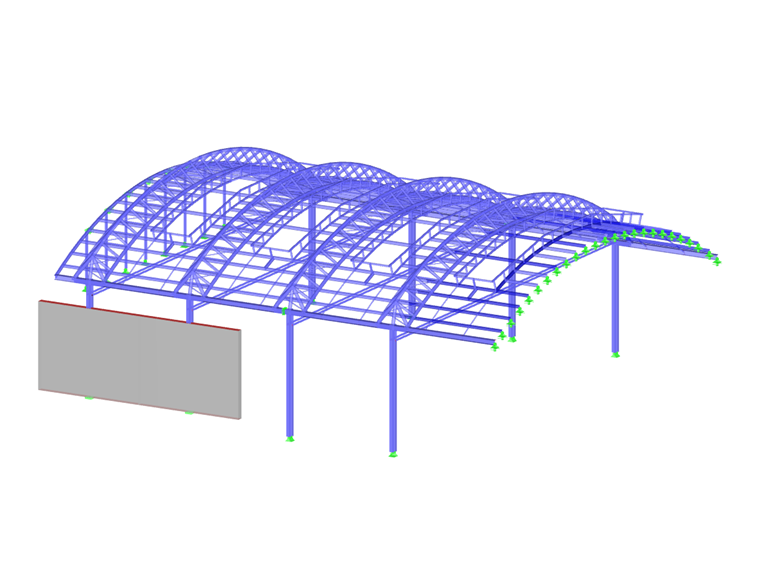

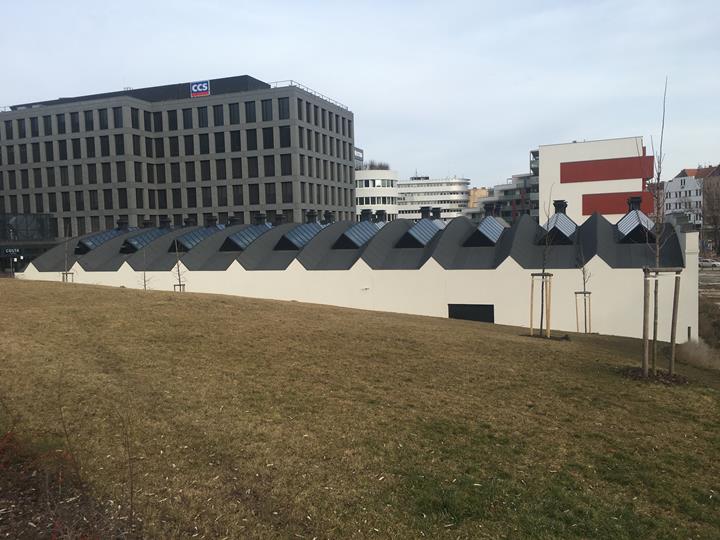

大厅的顶部为拱形钢结构屋顶，由连接在钢筋混凝土基础上的钢柱支承。天花板和墙体位置的钢结构均被覆盖，不可见。只有天窗处的檩条和拉杆设计为可见。
原有结构的一部分仍继续使用，但不具备任何承重能力。
具体包括木桁架、格构式钢柱和屋顶天窗。结构

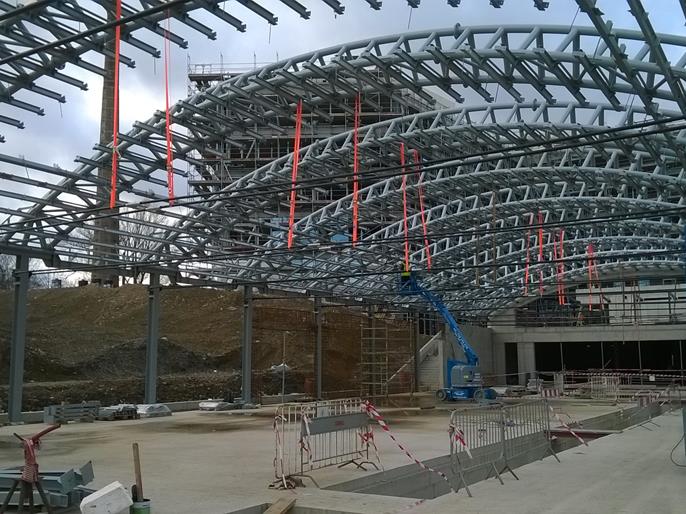

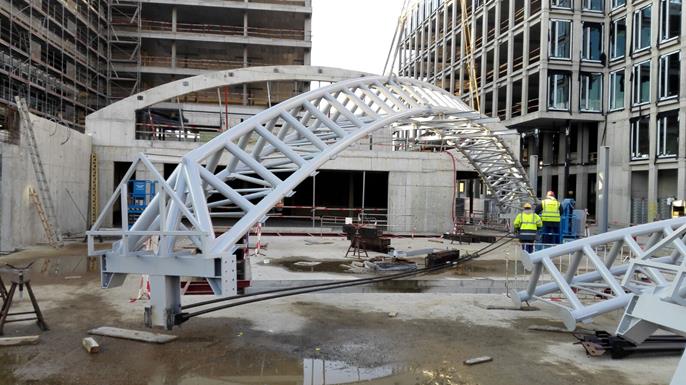

主体结构由 10 个高 9.9 米的钢框架组成，其跨度为 21.2 米，柱间距为 5.5 米。 该框架由柱子、拉杆和拱形屋架组成。 由于柱间距不同，所以钢框架是非对称的。钢框架柱截面为 HEA，拉杆为扁钢，屋架为圆钢管。 屋架由一根弧形上弦杆和两根弧形下弦杆组成，它们之间由腹杆连接，并且设有下弦杆横向支撑。 屋架由截面为 HEA 的钢柱支承。 位于弧形屋架下部的檩条截面为 IPE。
