Edificio de oficinas Palmovka Open Park IV - Arch Hall, República Checa
Proyecto de cliente
![[CS] CP 001188 | Edificio de oficinas Palmovka Open Park IV - Arch Hall, República Checa](/-/media/Images/netgenium/thumbnails/2/9/6/6/5/2966536/2966536.png?la=es&mw=578&mlid=2DC2F5D2745F461AB8DF61FAB019D961&hash=715B081AB626AE02FD385E38E475974C529E31AC)
-
01

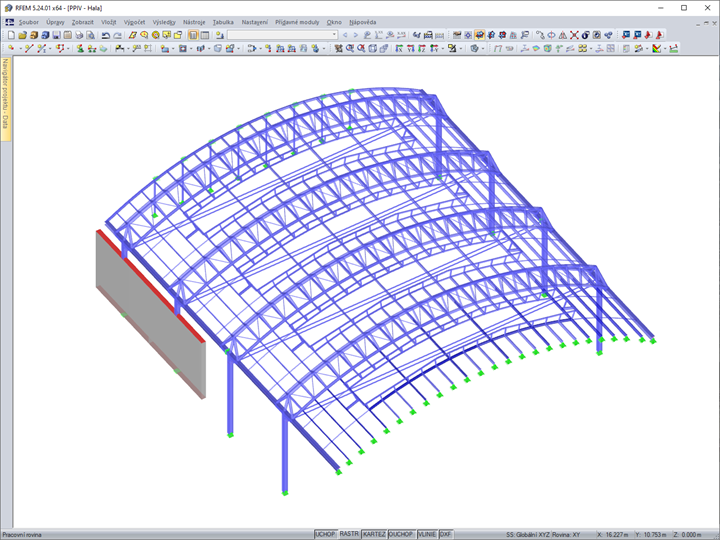

Imagen - Modelo de RFEM de la nave de acero
-
![Cercha de arco de celosía triangular]()
01

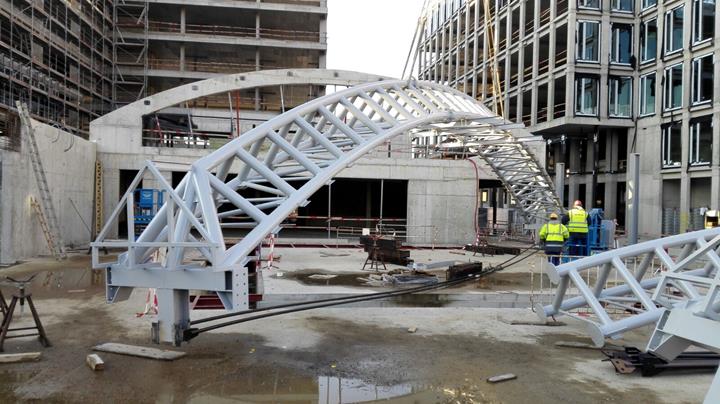

Imagen - Cercha de arco de celosía triangular
-
![La estructura durante la instalación]()
01

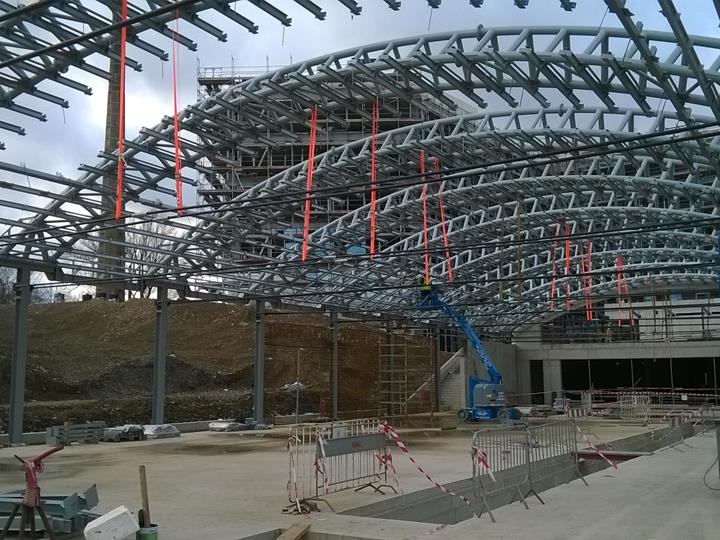

Imagen - Cubierta de una oficina grande, Praga - Instalación (© KONSTAT sro)
-
![Edificio de oficinas terminado en Praga, República Checa]()
01

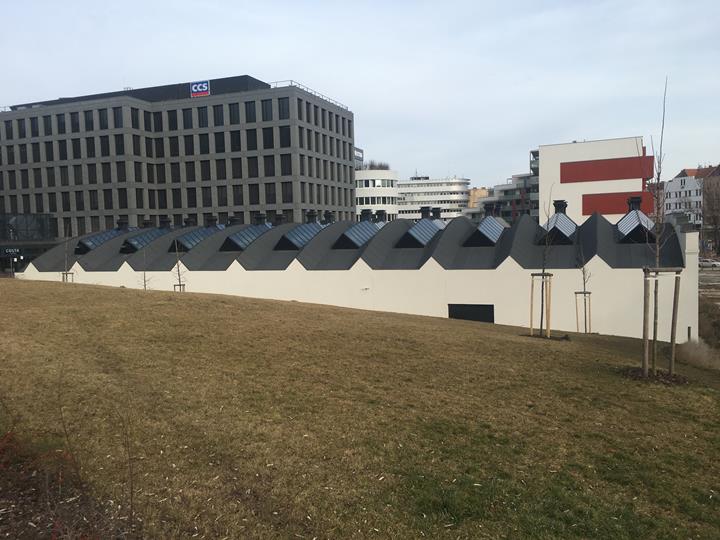

Imagen - Cubierta de una oficina grande, Praga - Construcción terminada (© KONSTAT sro)
-
![Marquesina de oficina abierta]()
01
Imagen - Recibidor con cubierta abovedada | (c) KONSTAT
-
02
Imagen - Cercha de arco de celosía triangular
-
![Modelo de RFEM de la nave de acero]()
02
Imagen - Modelo de RFEM de la nave de acero
-
![La estructura durante la instalación]()
02
Imagen - Cubierta de una oficina grande, Praga - Instalación (© KONSTAT sro)
-
![Edificio de oficinas terminado en Praga, República Checa]()
02
Imagen - Cubierta de una oficina grande, Praga - Construcción terminada (© KONSTAT sro)
-
![Marquesina de oficina abierta]()
02
Imagen - Recibidor con cubierta abovedada | (c) KONSTAT
-
03
Imagen - Cubierta de una oficina grande, Praga - Instalación (© KONSTAT sro)
-
![Modelo de RFEM de la nave de acero]()
03
Imagen - Modelo de RFEM de la nave de acero
-
![Cercha de arco de celosía triangular]()
03
Imagen - Cercha de arco de celosía triangular
-
![Edificio de oficinas terminado en Praga, República Checa]()
03
Imagen - Cubierta de una oficina grande, Praga - Construcción terminada (© KONSTAT sro)
-
![Marquesina de oficina abierta]()
03
Imagen - Recibidor con cubierta abovedada | (c) KONSTAT
-
04
Imagen - Cubierta de una oficina grande, Praga - Construcción terminada (© KONSTAT sro)
-
![Modelo de RFEM de la nave de acero]()
04
Imagen - Modelo de RFEM de la nave de acero
-
![Cercha de arco de celosía triangular]()
04
Imagen - Cercha de arco de celosía triangular
-
![La estructura durante la instalación]()
04
Imagen - Cubierta de una oficina grande, Praga - Instalación (© KONSTAT sro)
-
![Marquesina de oficina abierta]()
04
Imagen - Recibidor con cubierta abovedada | (c) KONSTAT
El pabellón en arco incluye un plano de planta rectangular de 22 x 57 metros, 10 metros de altura y 20 metros de radio de la cubierta. La estructura alberga grandes oficinas con espacio de almacenamiento adicional disponible.
| Análisis estructural |
Ing. Pavel Korejčík Ing. Jan Seifert
|
| Diseño arquitectónico | Aulík Fišer Architekti s.r.o. |
Parámetros del modelo
Modelo
El gran pabellón se compone de un techo abovedado de acero apoyado en pilares de acero, los cuales están unidos a la cimentación de hormigón armado.
La estructura de acero está completamente cubierta tanto en el techo como en las paredes. Solo son visibles los tirantes y las correas continuas de la estructura de acero por la zona de las claraboyas. Algunas partes de la estructura original aún se utilizan en todo el edificio, pero no tienen ninguna capacidad estructural. Esto incluye específicamente las cerchas de madera en arco con tirantes y montantes, pilares de celosía de acero y claraboyas.
La estructura
Los componentes estructurales principales incluyen diez pórticos de acero de 21,2 m de altura con un vano de 9,9 m y con una separación de 5,5 m en el centro. Los pórticos están restringidos lateralmente y se componen de pilares, tirantes y vigas de celosía arqueadas. Geométricamente, los pórticos de acero son asimétricos debido a las distintas distancias entre los pilares desde el eje del arco.Los pilares del pórtico de acero son perfiles HEA reforzados, los tirantes son barras planas y las vigas del pórtico son tubos redondos. La viga del pórtico incluye una cercha en arco de celosía triangular (con un cordón superior y dos cordones inferiores), montantes (vigas transversales) y diagonales entre los cordones inferiores. Las cerchas se conectan además en la base con los pilares reforzados de HEA. Las correas construidas a partir de perfiles IPE (vigas en I soldadas) se conectan en la parte inferior de las cerchas en arco.
Ubicación del proyecto
Praga, Palmovka, República ChecaPalabras clave
Construcción de acero Pabellón arqueado Edificio de oficinas
