Halle pour bureaux Palmovka Park IV, République tchèque

Calculé avec les logiciels de Dlubal

  • Projets Clients

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

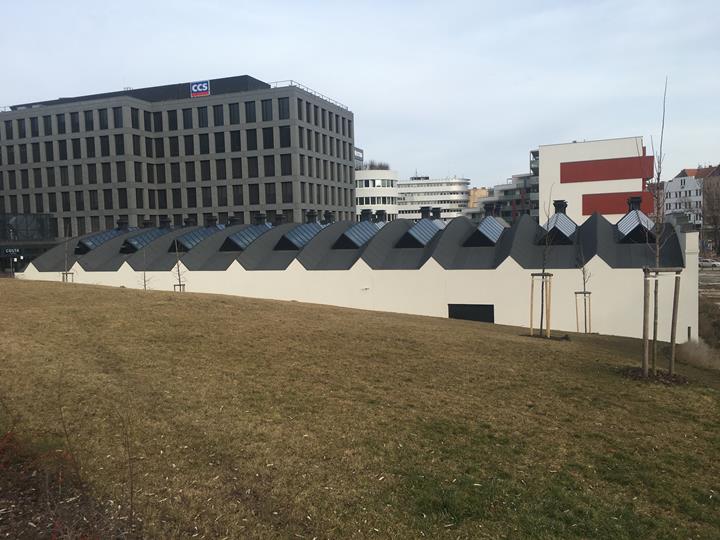

Cette halle de 22 x 57 m et 10 m de haut a une toiture courbe de 20 m de rayon. Son plan au sol est d'une forme quasiment rectangulaire. Elle a été conçue pour de vastes bureaux et des locaux auxiliaires.

Calcul de structure Ing. Pavel Korejčík
Ing. Jan Seifert
Architecture Aulík Fišer Architekti sro

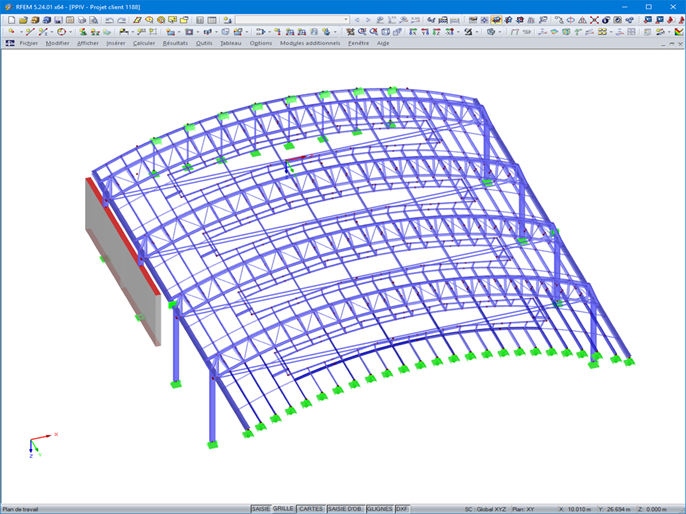

Données du modèle

Modèle

La toiture métallique du bâtiment repose sur des poteaux en acier. La halle est également constituée de plusieurs éléments en béton armé.

L'ossature métallique est recouverte par le plafond ou des panneaux. Seuls des tirants en acier et des pannes continues sont visibles à l'emplacement des puits de lumière. Les structures antérieures ont été rénovées et réutilisées pour le projet, mais elles n'ont pas de fonction porteuse. Il s'agit de poutres en bois avec des tirants et des bielles, de poteaux métalliques en treillis et de puits de lumière.

Structure

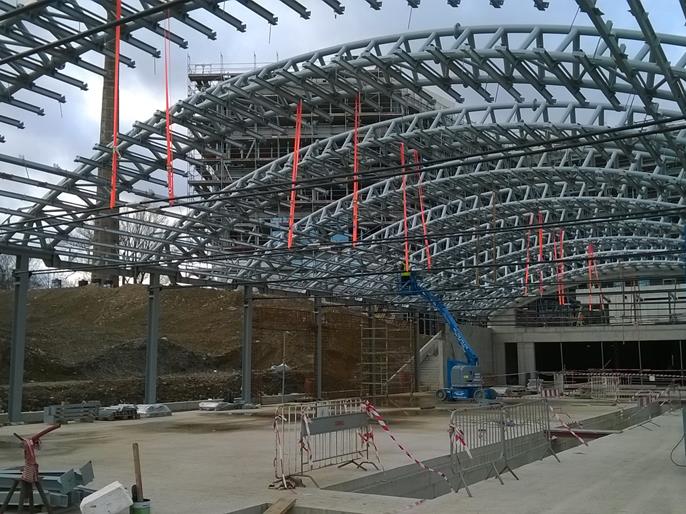

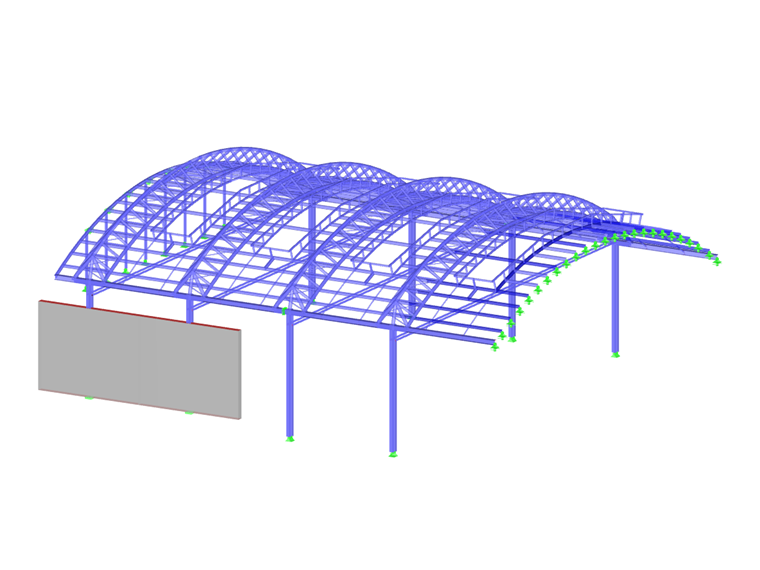

La structure métallique de la halle est composée de dix portiques métalliques d'une portée de 21,2 m et de 9,9 m de haut espacés de 5 m. Les portiques sont encastrés et composés de poteaux, de tirants et de chevrons cintrés. Ces portiques sont asymétriques en raison des poteaux disposés à différentes distances de l'axe de la voûte.

Les poteaux des portiques sont en profilés HEA renforcés localement, les tirants en acier plat et les chevrons en profilés tubulaires. Les chevrons des portiques sont des poutres treillis de section triangulaire avec une membrure inférieure et supérieure, de poutres transversales et des diagonales entre les membrures inférieures. Les treillis reposent sur les poteaux en travers des poutres horizontales longitudinales avec des sections HEA (renforcées) situées à la base de la voûte. Les pannes sont constituées de profilés IPE (profilés en I soudés) et sont connectées de la face inférieure aux treillis.

Adresse du projet

Prague, Palmovka, République tchèque

Mots-clés

Structure métallique Halle à toiture courbe Bâtiment administratif
