Administrativní objekt Palmovka Park IV - Oblouková hala, Česká republika

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Jedná se o halu s obloukovou střechou, která má půdorysný tvar téměř pravidelného obdélníku o rozměrech přibližně 22x57 metrů, výšku 10 metrů a poloměru střechy 20 metrů. Dispozičně jde o velkoprostorové kanceláře se sociálním zázemím.

Statický výpočet Ing. Pavel Korejčík
Ing. Jan Seifert
Architektonický návrh Aulík Fišer Architekti s.r.o.

Parametry modelu

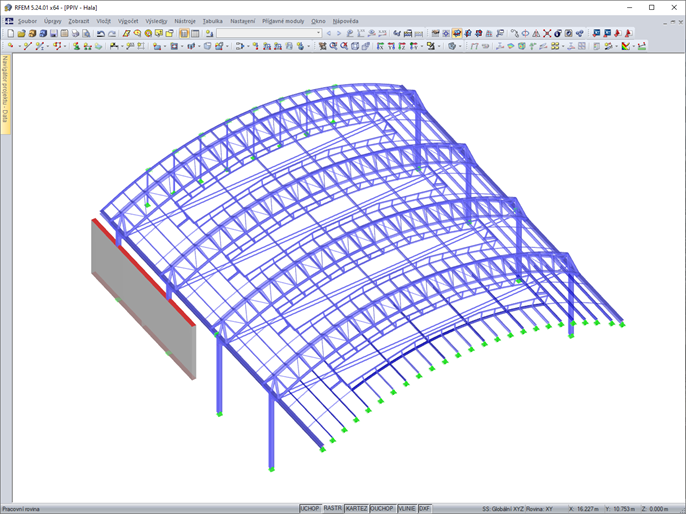

Model

Konstrukčně se jedná o halový objekt s nosnou ocelovou konstrukcí střechy uloženou na ocelových sloupech, která je místně doplněna železobetonovými konstrukcemi.

Samotná ocelová konstrukce je zakryta podhledem (resp. je zazděna), viditelná jsou pouze ocelová rámová táhla a dále průběžné vaznice v místě světlíků. V objektu jsou použity původní repasované konstrukce, které ale nemají nosnou funkci. Konkrétně se jedná o dřevěné obloukové příhradové vazníky s táhlem a vzpěrami, ocelové příhradové sloupy a střešní světlíky.

Konstrukce

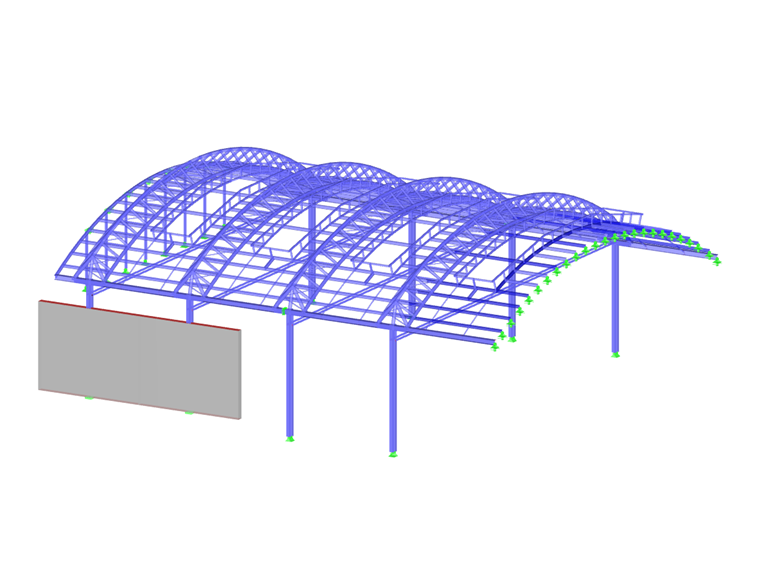

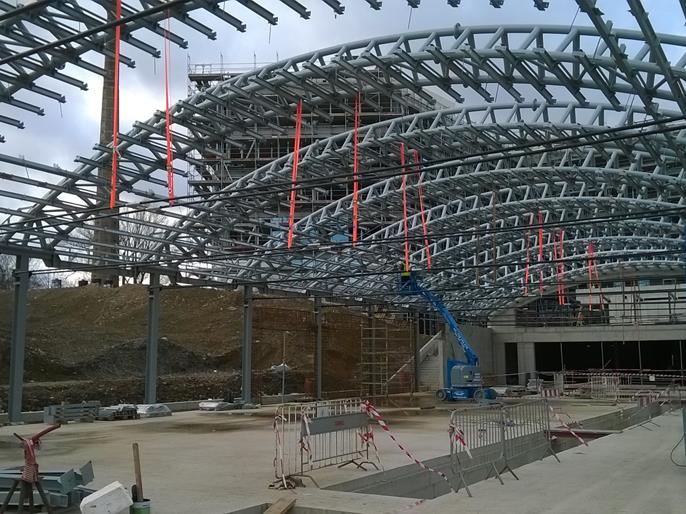

Ocelovou konstrukci haly tvoří deset rámů o rozpětí 21,2 metrů a výšce 9,9 metrů, které jsou v modulu po 5,5 metru. Rámy jsou vetknuté a tvoří je sloupy, táhla a obloukové příhradové příčle. Geometricky jsou ocelové rámy nesymetrické, a to z důvodu rozdílných vzdáleností sloupů od osy oblouku.

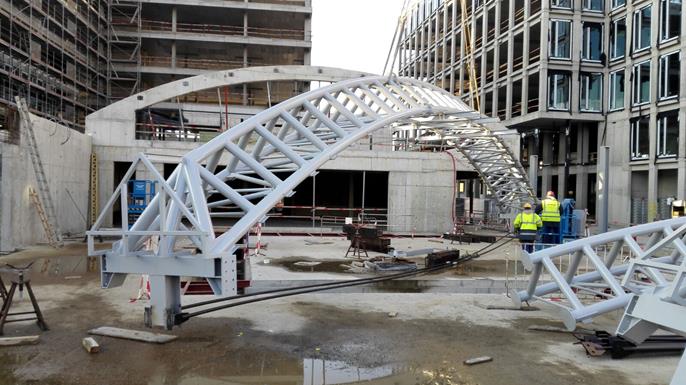

Rámové sloupy jsou profilu HEA (lokálně zesílené), táhlo je z ploché oceli a rámová příčle z kruhových trubek. Rámovou příčli představuje příhradový obloukový vazník, který má tři pasy (v příčném řezu tvořící trojúhelník se dvěma spodními a jedním vrcholovým pasem), stojky (příčníky) a diagonální ztužení mezi spodními pasy. Uložení vazníků na sloupy je realizováno prostřednictvím podélných vodorovných nosníků umístěných v patě oblouků, tyto nosníky jsou profilu HEA (lokálně zesílené). Ze spodní strany obloukových vazníků jsou připojeny vaznice profilu IPE (resp. profilu svařovaného „I“).

Umístění projektu

Praha, Palmovka, Česká republika

Klíčová slova

Ocelová konstrukce Oblouková hala Administrativní objekt
