Budynek biurowy Palmovka Park IV - hala z łukowym dachem, Republika Czeska
Projekt klienta
![[CS] CP 001188 | Budynek biurowy Palmovka Park IV - hala z łukowym dachem, Republika Czeska](/-/media/Images/netgenium/thumbnails/2/9/6/6/5/2966539/2966539.png?la=pl&mw=578&mlid=D303448545EF48A99CCA269E2FBCD6AE&hash=FCA124688BC311C16ADC5D2A85772D60DCDFFE88)
Hala z łukowym dachem ma prostokątny rzut konstrukcji o wymiarach 22x57 metrów, wysokość 10 metrów, a promień łuku zadaszenia wynosi 20 metrów. W budynku znajdują się duże przestrzenie biurowe wraz z zapleczem technicznym.
| Analiza statyczno-wytrzymałościowa |
Inż. Pavel Korejčík Inż. Jan Seifert
|
| Projekt architektoniczny | Aulík Fišer Architekti sro |

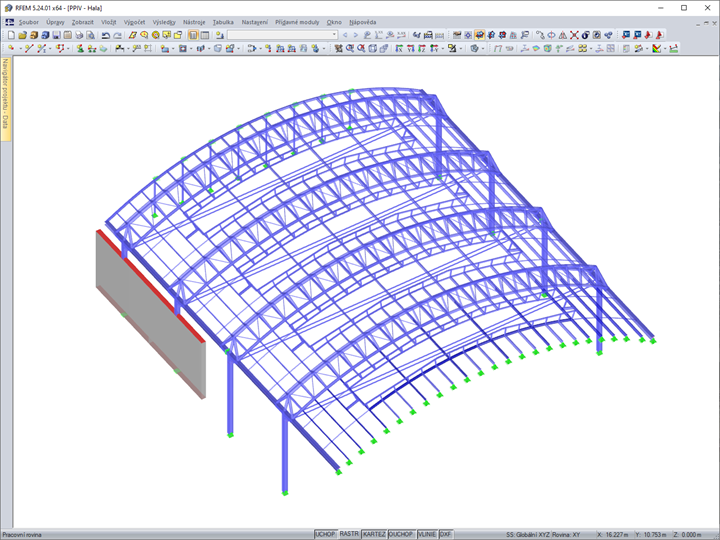

Model
Model

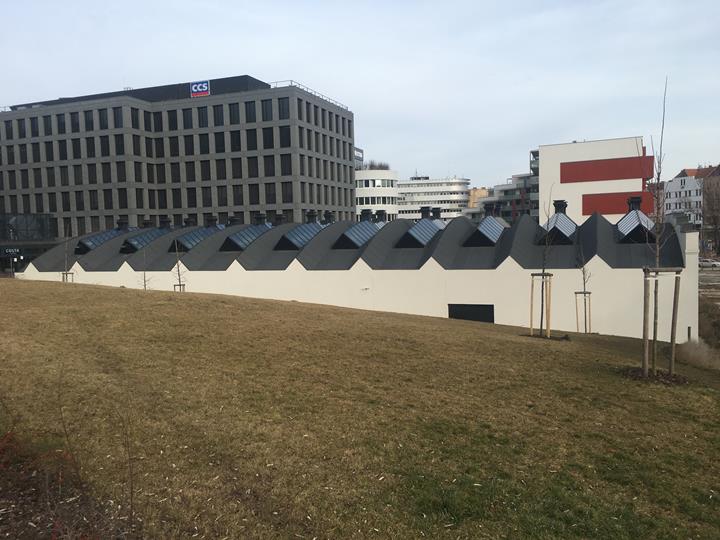

Budynek jest halą szkieletową o łukowym zadaszeniu wykonanym ze stali, osadzonym na stalowych słupach posadowionych na żelbetowych fundamentach.Sama konstrukcja stalowa zakryta jest całkowicie stropami i okładzinami ściennymi. Widoczne są tylko ściągi łuków ramy stalowej oraz płatwie ciągłe w miejscach świetlików. W budynku zastosowano oryginalne, odnowione fragmenty konstrukcji, nie pełnią one jednak funkcji nośnej. W szczególności są to drewniane łukowe kratownice ze ściągami i rozpórkami, stalowe słupy kratowe i świetliki dachowe.
Konstrukcja

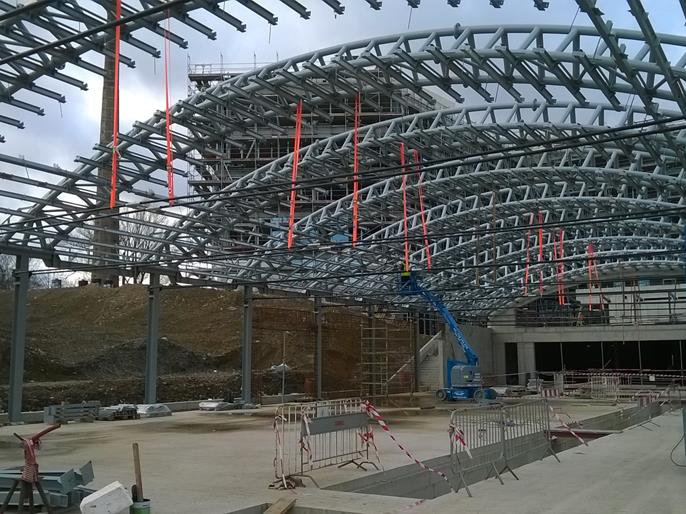

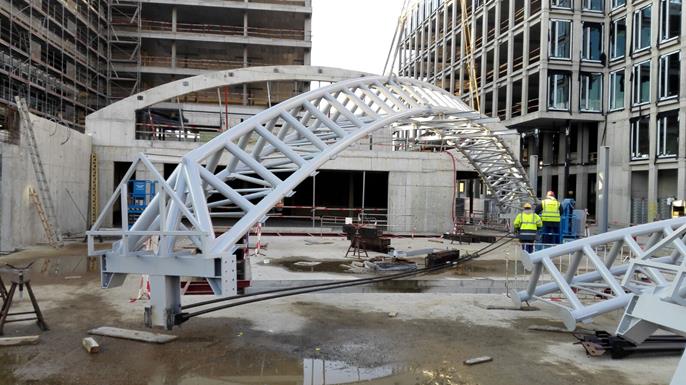

Konstrukcja stalowa hali składa się z dziesięciu ram o rozpiętości 21,2 m i wysokości 9,9 m, rozmieszczonych w rozstawie 5,5 m. Ramy są utwierdzone poprzecznie i składają się ze słupów, ściągów oraz łukowych krokwi kratowych. Geometrycznie ramy stalowe są asymetryczne ze względu na różne odległości słupów od osi łuku.Słupy ramy wykonane są ze wzmocnionych kształtowników HEA, ściągi wykonane są z płaskowników stalowych, a krokwie z rur okrągłych. Dźwigary ramy to rurowe kratownicą łukowe, które składają się z trzech pasów (w przekroju trójkątnym, z dwoma pasami dolnymi i jednym górnym), podpór (belek poprzecznych) oraz stężeń ukośnych pomiędzy pasami dolnymi. Kratownice są osadzone u podstawy łuków na słupach o przekrojach HEA. Oczepy biegnące wzdłuż hali wykonane ze spawanych kształtowników IPE połączono od spodu z kratownicami łukowymi.
Lokalizacja projektu
Praga, Palmovka, Republika CzeskaSłowa kluczowe
Konstrukcja stalowa Hala o łukowym zadaszeniu Budynek biurowy
