Edifício de escritórios Palmovka Open Park IV – Arch Hall, República Checa

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

A cobertura do pavilhão é arqueada com uma planta quase retangular, apresentando as dimensões de 22 x 57 m, uma altura de 10 m e um raio de cobertura de 20 m. O pavilhão contém escritórios amplos com instalações de apoio.

Análise estrutural Ing. Pavel Korejčík
Ing. Jan Seifert
KONSTAT s.r.o.
Design arquitetónico Aulík Fišer Architekti s.r.o.

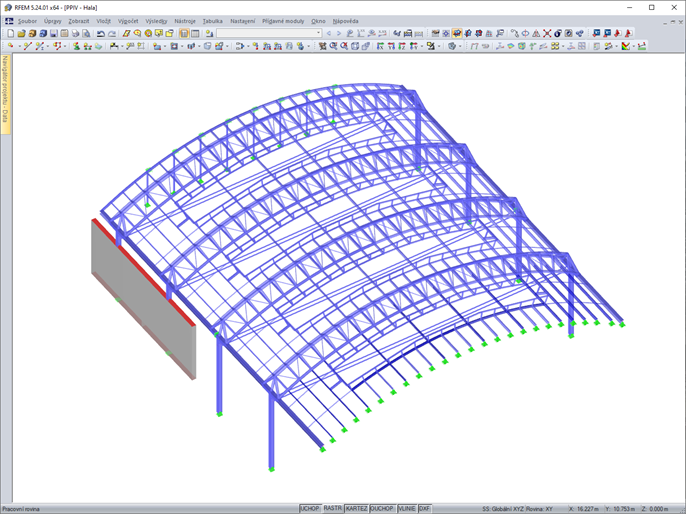

Parâmetros do modelo

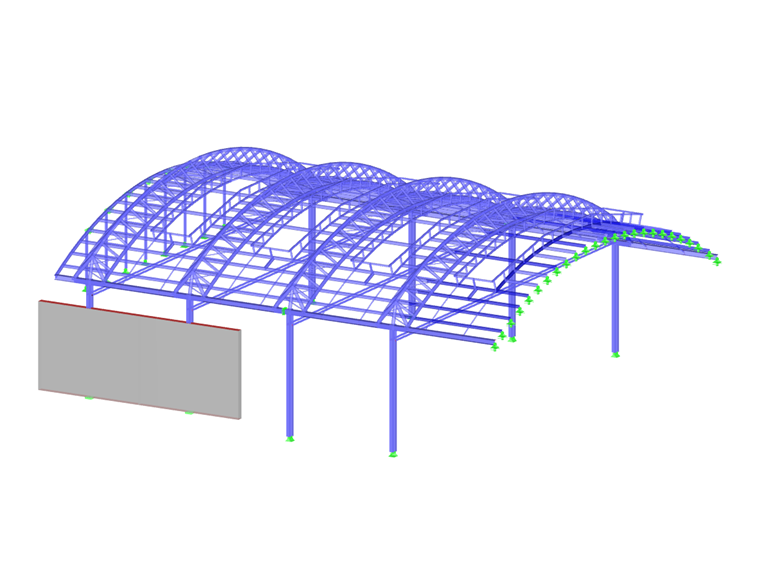

Modelo

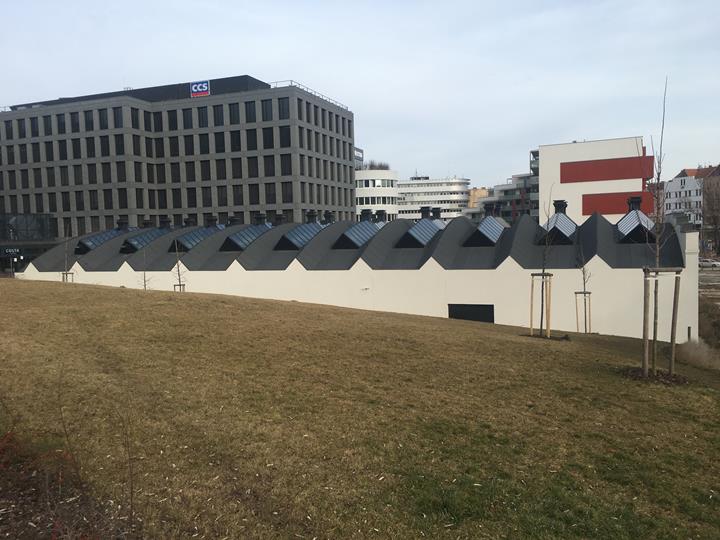

O edifício é um pavilhão com uma cobertura arqueada em aço, assente sobre pilares igualmente em aço e ligados à fundação de betão armado.

A própria estrutura de aço está coberta por um teto (ou está murada), sendo apenas visíveis os tirantes de pórtico de aço e as madres contínuas no lugar das claraboias. As estruturas originais reconstruídas são utilizadas no edifício, mas não têm qualquer função portante. Especificamente, trata-se de treliças arqueadas de madeira com tirantes e escoras, pilares triangulados de aço e claraboias.

Estrutura

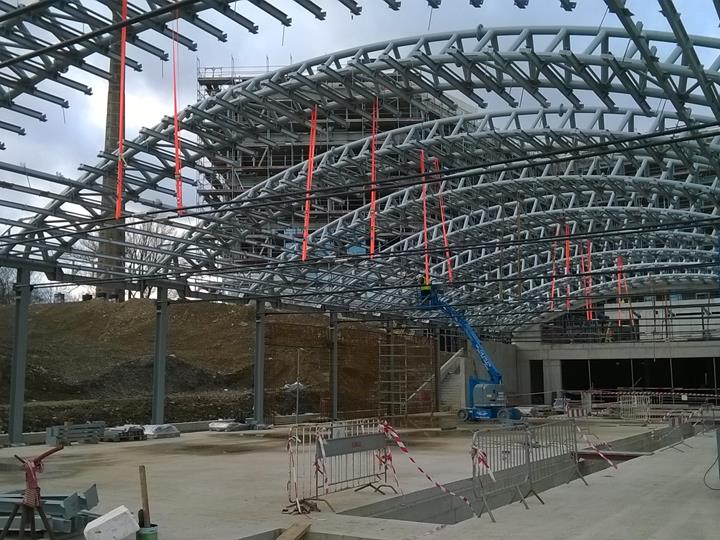

A estrutura de aço do pavilhão é constituída por dez pórticos com um vão de 21,2 m, uma altura de 9,9 m e com intervalos de 5,5 m em relação ao meio. Os pórticos estão encastrados e são constituídos por pilares, tirantes e vigas de cobertura trianguladas em arco. Em termos geométricos, os pórticos de aço são assimétricos devido aos pilares dispostos em intervalos diferentes relativamente ao eixo do arco.

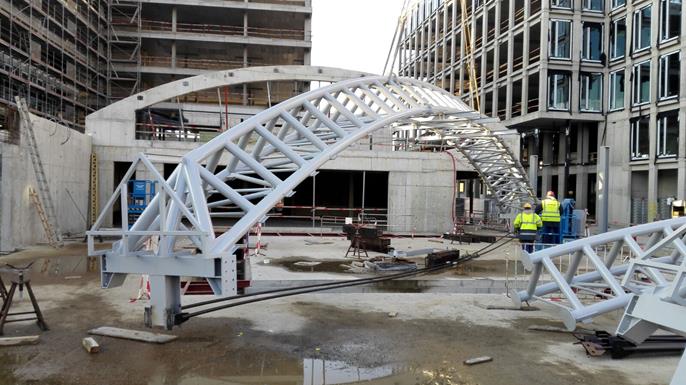

Os pilares do pórtico são constituídos por secções HEA reforçadas, tirantes em barra plana e vigas de pórtico de tubos redondos. A viga de pórtico é uma treliça triangular em arco com três banzos (dois banzos inferiores e um superior), escoras (viga transversal) e contraventamentos diagonais entre os banzos inferiores. As treliças estão ligadas na base aos pilares HEA reforçadas. As madres compostas por secções IPE (viga I soldada) estão ligadas pela parte inferior às vigas em arco.

Local do projeto

Praga, Palmovka, República Checa

Palavras-chave

Estrutura em aço Pavilhão em arco Edifício de escritórios
