Edificio per uffici Palmovka Park IV - Padiglione ad arco, Repubblica Ceca

Calcolato con Dlubal Software

  • Progetti clienti

Progetto cliente

Si tratta di un salone con copertura ad arco, che ha la pianta di un rettangolo quasi regolare di circa 22x57 metri, un'altezza di 10 metri e un raggio della copertura di 20 metri. La struttura ospita ampi uffici con ulteriore spazio di archiviazione a disposizione.

Analisi strutturale Ing. Pavel Korejčík
Ing. Jan Seifert
KONSTAT s.r.o.
Progettazione architettonica Aulík Fišer Architekti s.r.o.

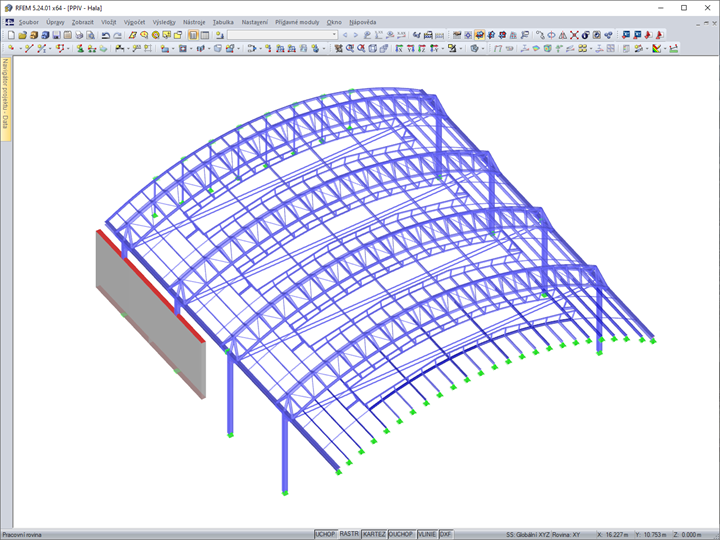

Parametri del modello

Modello

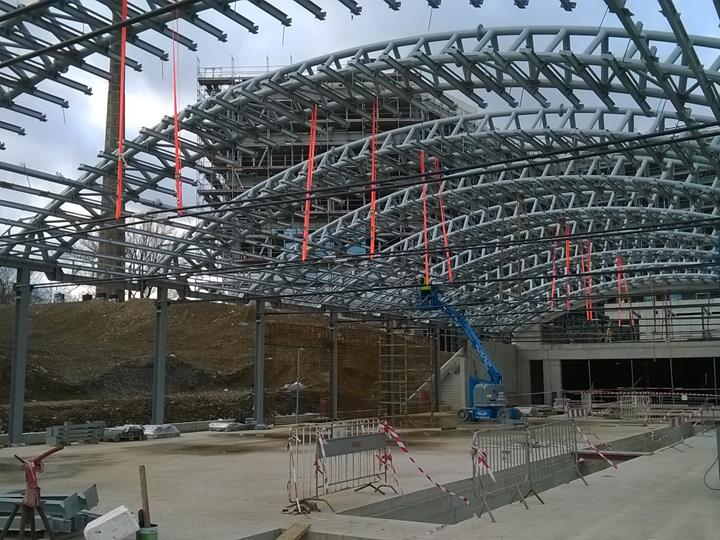

Il padiglione di grandi dimensioni è costituito da una copertura ad arco in acciaio supportata da colonne in acciaio che si legano ulteriormente alla fondazione in cemento armato.

La struttura in acciaio è interamente rivestita sia nel soffitto che nella parete. Sono visibili solo i tiranti del telaio in acciaio e gli arcarecci continui al posto dei lucernari. Le strutture originali ricostruite sono utilizzate nell'edificio, ma non hanno funzione portante. Ciò include in particolare le capriate ad arco in legno con tiranti e puntoni, colonne reticolari in acciaio e lucernari della copertura.

Struttura

I componenti strutturali principali includono dieci telai in acciaio di 10 m di altezza, che si estendono per 24 m, distanziati di 18 m al centro. I telai sono vincolati lateralmente e sono costituiti da colonne, tiranti e travi reticolari ad arco. Geometricamente, i telai in acciaio sono asimmetrici a causa delle diverse distanze delle colonne dall'asse dell'arco.

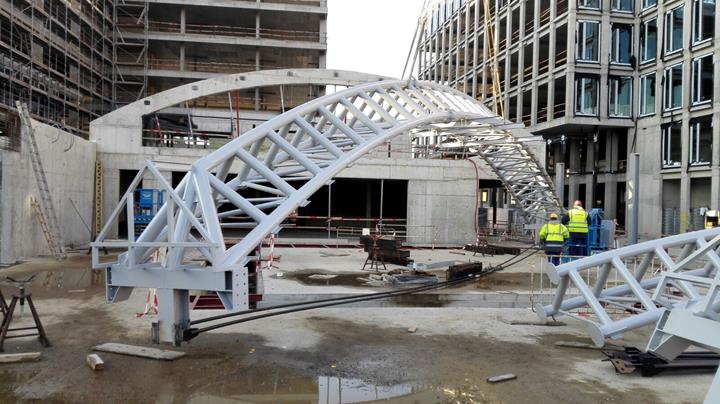

Le colonne dei telai sono realizzate con profili HEA (rinforzati localmente), i tiranti sono aste piatte e le travi del telaio sono tubi tondi. La struttura della traversa è realizzata da una trave reticolare a sezione triangolare (una catena superiore e due catene inferiori), da montanti (traverse) e da controventi diagonali tra le catene inferiori. Le travature reticolari si collegano ulteriormente alla base alle colonne HEA rinforzate. Gli arcarecci costruiti con sezioni IPE (travi a I saldate) si collegano alla parte inferiore delle travature ad arco.

Posizione del progetto

Praga, Palmovka, Repubblica Ceca

Parole chiave

Strutture di acciaio Padiglione ad arco Edificio per uffici
