Инфобюро в деревне Капль, Австрия
Проект заказчика
![[DE] CP 001197 | Инфобюро в деревне Капль, Австрия](/-/media/Images/netgenium/thumbnails/2/9/9/7/7/2997715/2997715.png?la=ru&mw=280&mlid=18CEFEEACF114F5D84F004C0130DC8B4&hash=B4DD6E59F177C0DBA447276507943CD49EFA9D9B)
-
01

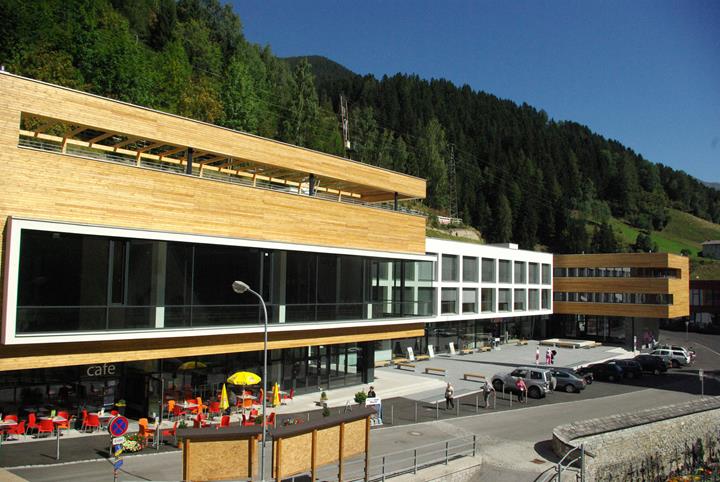

Рисунок - Инфобюро в деревне Капль, Австрия (© Dipl.-Ing.Rainer Zangerle)
-
01
Рисунок - Инфобюро в деревне Капль, Австрия (© Dipl.-Ing.Rainer Zangerle)
-
01

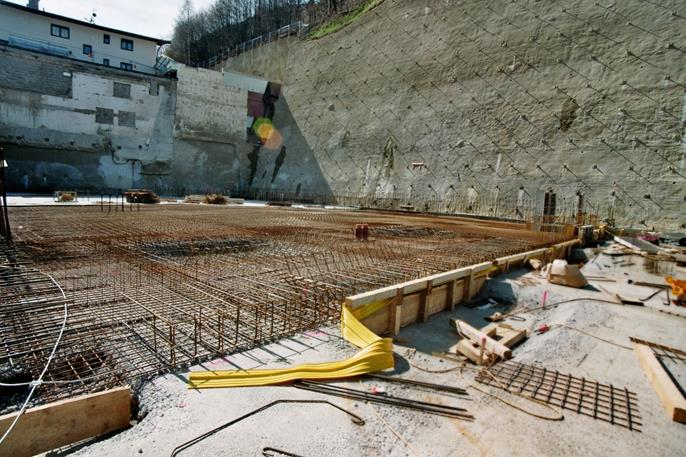

Рисунок - Армирование плит перекрытия и система литья под давлением с помощью анкеровки (© Dipl.-Ing.Rainer Zangerle)
-
01

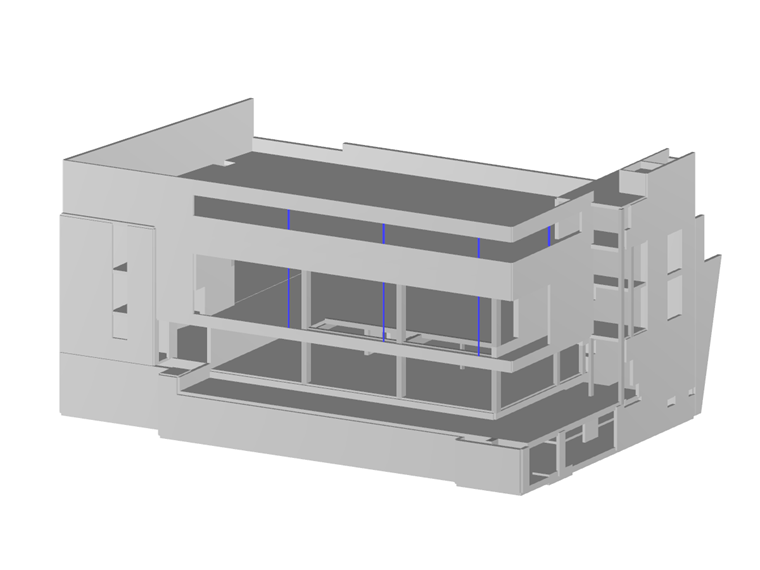

Рисунок - Компонент A центра деревни в программе RFEM (© Dipl.-Ing.Rainer Zangerle)
-
01

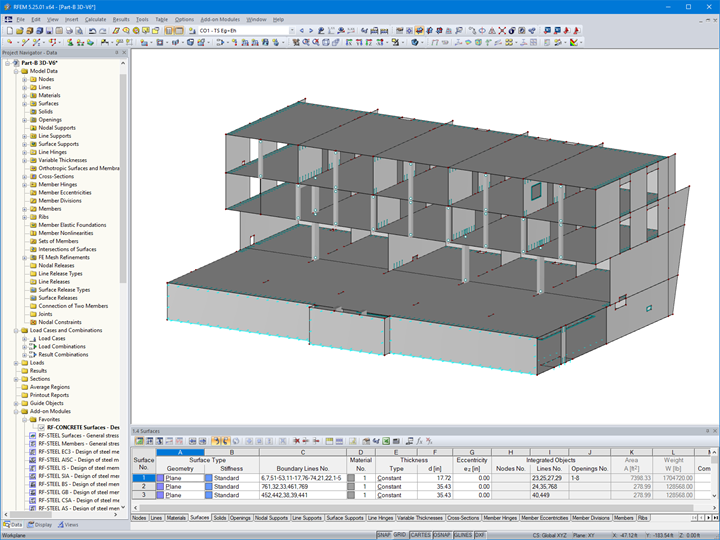

Рисунок - Компонент B центра деревни в программе RFEM (© Dipl.-Ing.Rainer Zangerle)
-
01
Рисунок - Компонент A центра деревни в программе RFEM (© Dipl.-Ing.Rainer Zangerle)
-
02
Рисунок - Инфобюро в деревне Капль, Австрия (© Dipl.-Ing.Rainer Zangerle)
-
02
Рисунок - Инфобюро в деревне Капль, Австрия (© Dipl.-Ing.Rainer Zangerle)
-
02
Рисунок - Армирование плит перекрытия и система литья под давлением с помощью анкеровки (© Dipl.-Ing.Rainer Zangerle)
-
02
Рисунок - Компонент A центра деревни в программе RFEM (© Dipl.-Ing.Rainer Zangerle)
-
02
Рисунок - Компонент B центра деревни в программе RFEM (© Dipl.-Ing.Rainer Zangerle)
-
02
Рисунок - Компонент A центра деревни в программе RFEM (© Dipl.-Ing.Rainer Zangerle)
-
03
Рисунок - Армирование плит перекрытия и система литья под давлением с помощью анкеровки (© Dipl.-Ing.Rainer Zangerle)
-
03
Рисунок - Инфобюро в деревне Капль, Австрия (© Dipl.-Ing.Rainer Zangerle)
-
03
Рисунок - Инфобюро в деревне Капль, Австрия (© Dipl.-Ing.Rainer Zangerle)
-
03
Рисунок - Компонент A центра деревни в программе RFEM (© Dipl.-Ing.Rainer Zangerle)
-
03
Рисунок - Компонент B центра деревни в программе RFEM (© Dipl.-Ing.Rainer Zangerle)
-
03
Рисунок - Компонент A центра деревни в программе RFEM (© Dipl.-Ing.Rainer Zangerle)
-
04
Рисунок - Компонент A центра деревни в программе RFEM (© Dipl.-Ing.Rainer Zangerle)
-
04
Рисунок - Инфобюро в деревне Капль, Австрия (© Dipl.-Ing.Rainer Zangerle)
-
04
Рисунок - Инфобюро в деревне Капль, Австрия (© Dipl.-Ing.Rainer Zangerle)
-
04
Рисунок - Армирование плит перекрытия и система литья под давлением с помощью анкеровки (© Dipl.-Ing.Rainer Zangerle)
-
04
Рисунок - Компонент B центра деревни в программе RFEM (© Dipl.-Ing.Rainer Zangerle)
-
04
Рисунок - Компонент A центра деревни в программе RFEM (© Dipl.-Ing.Rainer Zangerle)
-
05
Рисунок - Компонент B центра деревни в программе RFEM (© Dipl.-Ing.Rainer Zangerle)
-
05

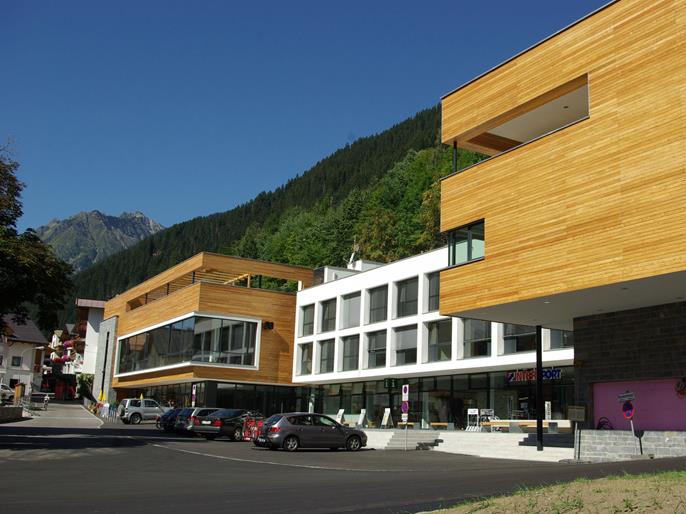

Рисунок - Инфобюро в деревне Капль, Австрия (© Dipl.-Ing.Rainer Zangerle)
-
05
Рисунок - Инфобюро в деревне Капль, Австрия (© Dipl.-Ing.Rainer Zangerle)
-
05
Рисунок - Армирование плит перекрытия и система литья под давлением с помощью анкеровки (© Dipl.-Ing.Rainer Zangerle)
-
05
Рисунок - Компонент A центра деревни в программе RFEM (© Dipl.-Ing.Rainer Zangerle)
-
05
Рисунок - Компонент A центра деревни в программе RFEM (© Dipl.-Ing.Rainer Zangerle)
-
05
Рисунок - Компонент B центра деревни в программе RFEM (© Dipl.-Ing.Rainer Zangerle)
Инфобюро в центре деревни Капль (Тироль, Австрия) состоит из трех отдельных конструкций, образующих его финальную U-образную форму. Общая площадь всех трех компонентов достигает 25 800 м³ и включает в себя помимо туристического центра также различные кафе, магазины и большой многофункциональный зал.
| Заказчик |
Муниципалитет Капль, Австрия www.kappl.eu |
| Архитекторы |
brenner + kritzinger architekten, Австрия www.brenner-kritzinger.at |
| Расчет конструкций |
Dipl.-Ing. Rainer Zangerle Ingenieurkonsulent für Bauingenieurwesen Wiese 329 6555 Капль, Австрия |
Параметры модели компонента А
Модель
При строительстве центра были использованы в основном местные материалы такие, как натуральный камень или древесина лиственницы. Отличного соотношения с окружающим ландшафтом затем достигается благодаря зеленой кровли, которая создает собой гармоничный плавный переход к северному склону горы.
Целое здание было спроектировано архитекторами Евой Бреннер (Eva Brenner) и Вольфгангом Крицингером (Wolfgang Kritzinger). За проектирование и расчет конструкций затем отвечал инженер Райнер Зангерле (Rainer Zangerle), который в данных целях использовал программу RFEM.
Конструкция
Целое здание информационного центра сделано исключительно из железобетона, включая все потолки, стены, колонны и опорные балки. Цокольный этаж служит в качестве парковки. Над ним затем находятся 2-3 верхних этажа. Все плиты перекрытия имеют в среднем толщину 45 см, но в некоторых областях, подверженных высоким поперечным нагрузкам, например, в местах расположения стен и колонн, их толщина достигает и 1 м. Для более оптимального расчета в программе RFEM затем была конструкция разделена на компоненты A - E. Кроме типичных нагрузок, таких как, например, собственный вес, действует по всей высоте здания с его северной стороны также давление грунта.
Для строительства центра далее пришлось реконструировать фундаменты соседних зданий, а также стабилизировать северный склон горы с помощью инъекционных анкеров. Лишь на само возведение железобетонной оболочки здания так ушло восемь месяцев. Процесс строительства затем занял почти два года. После того был объект торжественно передан заказчику - муниципалитету Капль.
Расположение проекта
Dorf 112Ключевые слова
Железобетонные конструкции Многоэтажный Давление грунта
