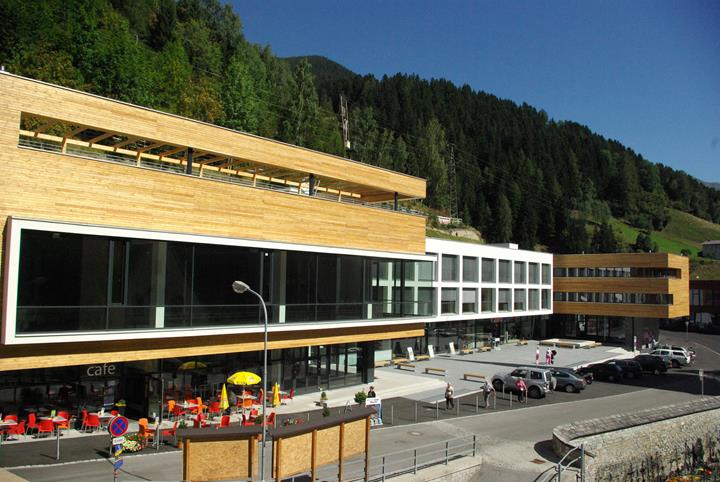

O centro da aldeia de Kappl, no Tirol, na Áustria, é composto por três estruturas separadas dispostas em U. A área total dos três edifícios é de aproximadamente 25 800 m³ e inclui um café, diversas lojas, um posto de turismo, bem como uma grande sala multiusos.
| Cliente |
Município de Kappl, Áustria www.kappl.eu |
| Arquitetos |
brenner + kritzinger architekten, Áustria www.brenner-kritzinger.at |
| Planeamento estrutural |
Dipl.-Ing. Rainer Zangerle Engenheiro consultor de engenharia civil Wiese 329 6555 Kappl, Áustria |
Parâmetros do modelo do edifício A
Modelo

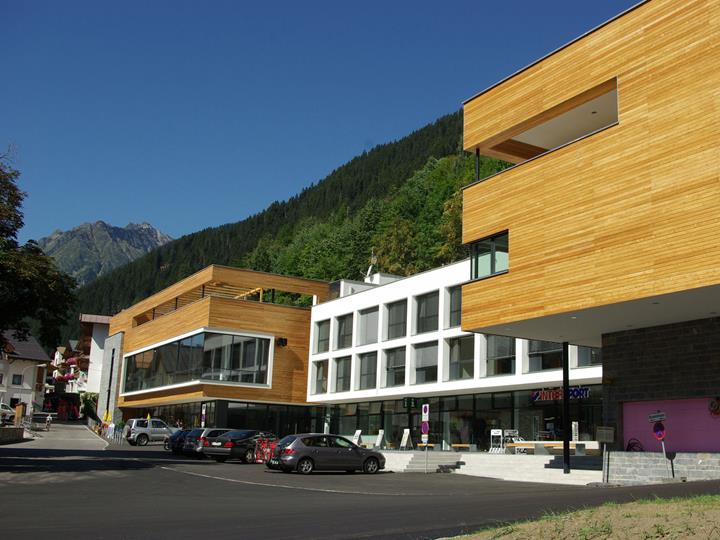

Na construção foram utilizados materiais locais, tais como alvenaria de pedra natural e madeira de lariço. Além disso, a cobertura superior é verde, formando uma transição harmoniosa e fluida com a encosta voltada para norte.
O complexo foi projetado pelos arquitetos Eva Brenner e Wolfgang Kritzinger. Rainer Zangerle foi o engenheiro responsável pelo planeamento estrutural, tendo recorrido ao RFEM para efetuar os cálculos da estrutura.
Estrutura

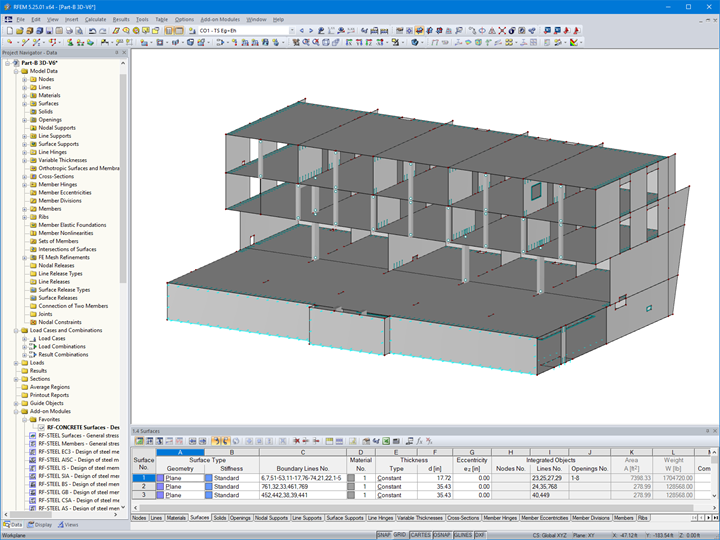

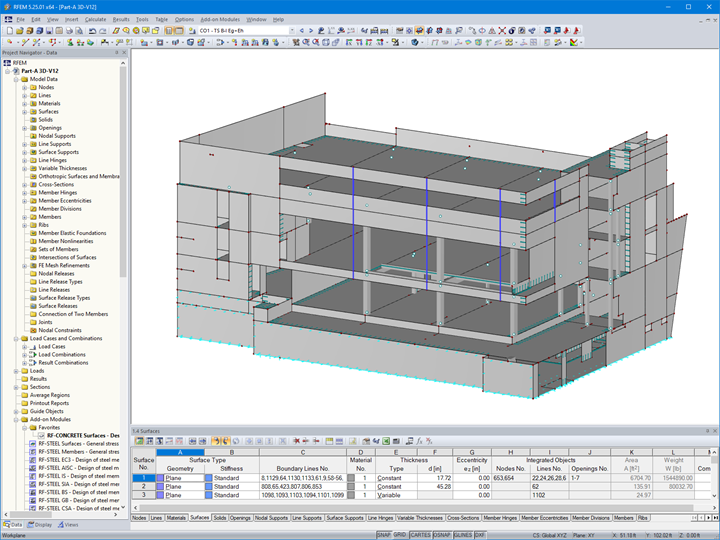

O complexo foi totalmente construído em betão armado, ou seja, os tetos, as paredes, os pilares e as vigas de pavimento são em betão. O piso inferior inclui uma garagem subterrânea. Acima deste, o complexo possui 2 a 3 pisos superiores. As lajes de piso têm 45 cm de espessura, mas possuem depressões com espessuras superiores a 1 metro nas áreas sujeitas a cargas mais elevadas (sob paredes e pilares). Para o cálculo estrutural no RFEM, a estrutura foi dividida nos edifícios A–E. Além das cargas típicas, tais como o peso próprio e outras cargas variáveis, a pressão da terra atua sobre toda a altura do edifício voltado para norte.

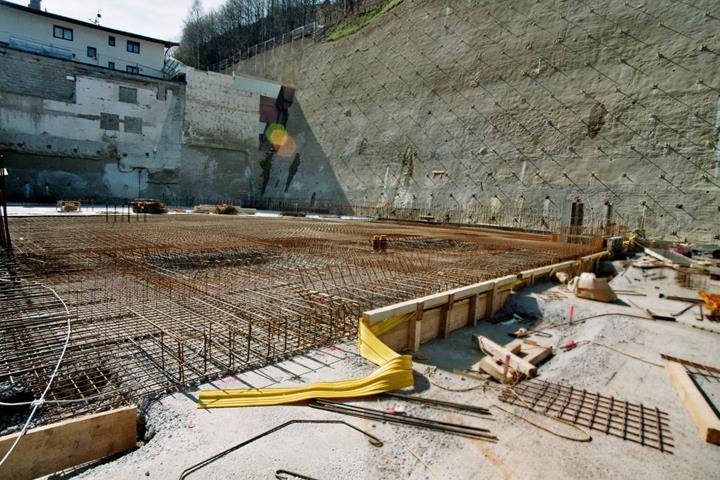

Para a construção do centro da aldeia, foi necessário alicerçar as fundações dos edifícios adjacentes e estabilizar o declive do lado norte com recurso a âncoras de injeção. A construção da estrutura em betão armado demorou apenas 8 meses. Após dois anos de construção, a obra foi concluída, tendo sido entregue ao proprietário, o município de Kappl.
Local do projeto
Dorf 112Palavras-chave
Estrutura de betão armado Vários andares Pressão da terra
