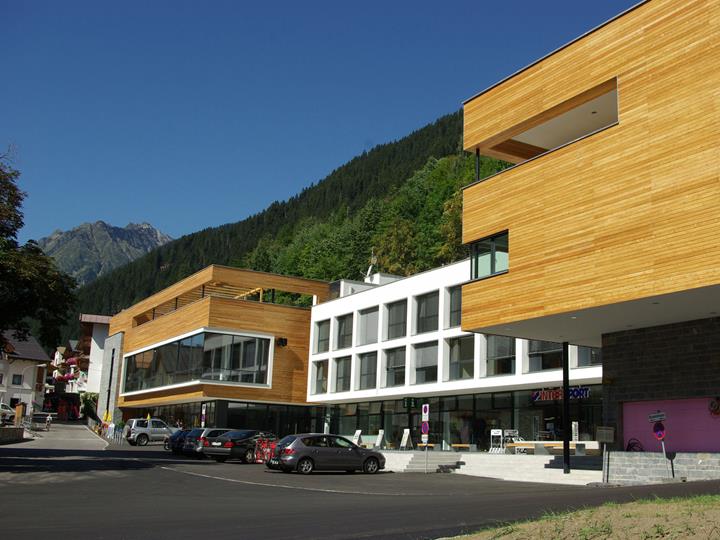

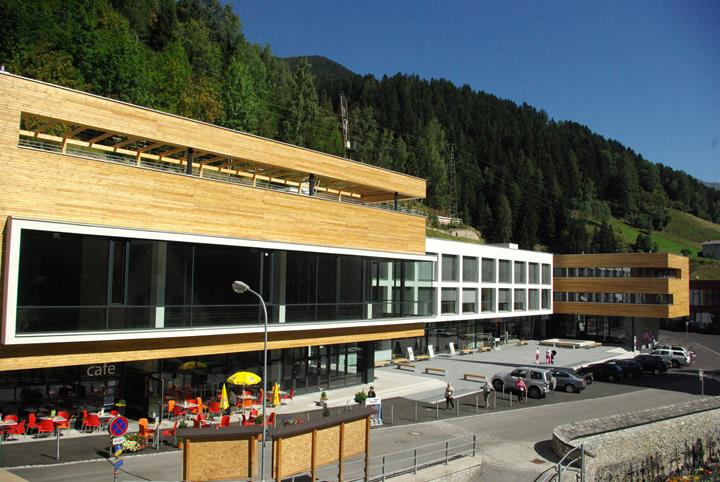

Centrum obce Kappl, Rakousko (© Dipl.-Ing. Rainer Zangerle)
-
01
Centrum obce Kappl, Rakousko (© Dipl.-Ing. Rainer Zangerle)
-
01

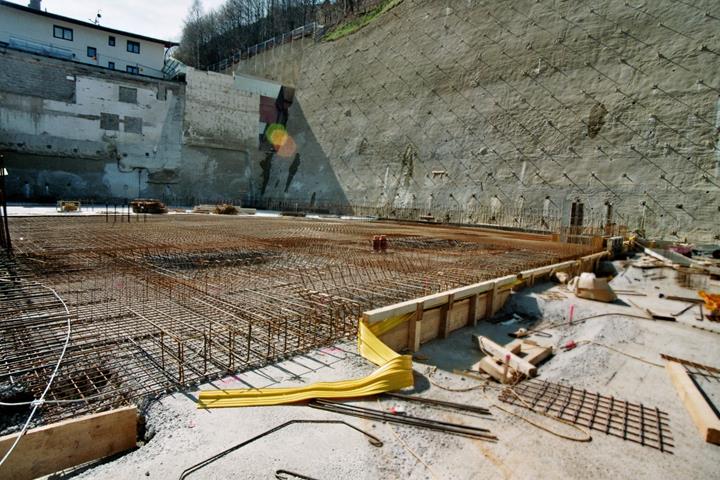

Vyztužení základové desky a svah stabilizovaný injektážními kotvami (© Dipl.-Ing. Rainer Zangerle)
-
01

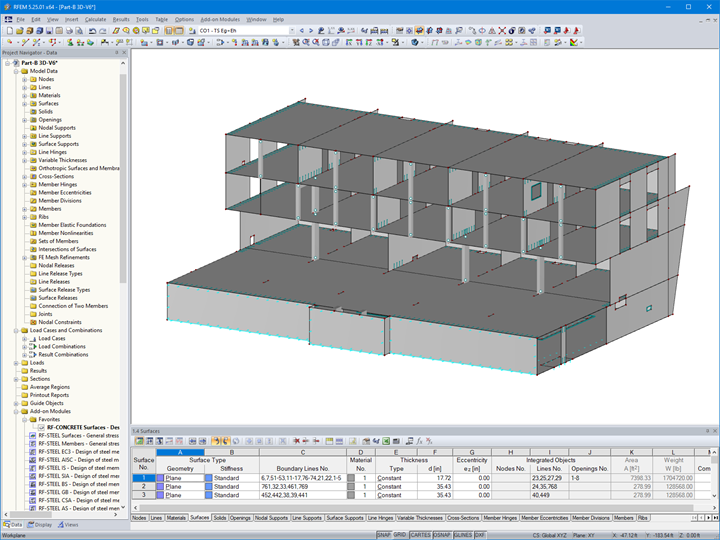

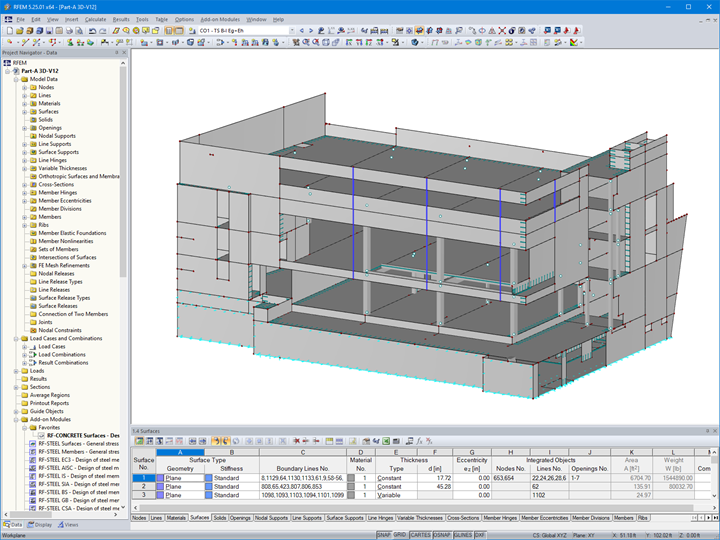

Stavební objekt A centra obce v programu RFEM (© Dipl.-Ing. Rainer Zangerle)
-
01
Stavební objekt B centra obce v programu RFEM (© Dipl.-Ing. Rainer Zangerle)
-
01
Stavební objekt A centra obce v programu RFEM (© Dipl.-Ing. Rainer Zangerle)
-
02
Centrum obce Kappl, Rakousko (© Dipl.-Ing. Rainer Zangerle)
-
02
Centrum obce Kappl, Rakousko (© Dipl.-Ing. Rainer Zangerle)
-
02
Vyztužení základové desky a svah stabilizovaný injektážními kotvami (© Dipl.-Ing. Rainer Zangerle)
-
02
Stavební objekt A centra obce v programu RFEM (© Dipl.-Ing. Rainer Zangerle)
-
02
Stavební objekt B centra obce v programu RFEM (© Dipl.-Ing. Rainer Zangerle)
-
02
Stavební objekt A centra obce v programu RFEM (© Dipl.-Ing. Rainer Zangerle)
-
03
Vyztužení základové desky a svah stabilizovaný injektážními kotvami (© Dipl.-Ing. Rainer Zangerle)
-
03
Centrum obce Kappl, Rakousko (© Dipl.-Ing. Rainer Zangerle)
-
03
Centrum obce Kappl, Rakousko (© Dipl.-Ing. Rainer Zangerle)
-
03
Stavební objekt A centra obce v programu RFEM (© Dipl.-Ing. Rainer Zangerle)
-
03
Stavební objekt B centra obce v programu RFEM (© Dipl.-Ing. Rainer Zangerle)
-
03
Stavební objekt A centra obce v programu RFEM (© Dipl.-Ing. Rainer Zangerle)
-
04
Stavební objekt A centra obce v programu RFEM (© Dipl.-Ing. Rainer Zangerle)
-
04
Centrum obce Kappl, Rakousko (© Dipl.-Ing. Rainer Zangerle)
-
04
Centrum obce Kappl, Rakousko (© Dipl.-Ing. Rainer Zangerle)
-
04
Vyztužení základové desky a svah stabilizovaný injektážními kotvami (© Dipl.-Ing. Rainer Zangerle)
-
04
Stavební objekt B centra obce v programu RFEM (© Dipl.-Ing. Rainer Zangerle)
-
04
Stavební objekt A centra obce v programu RFEM (© Dipl.-Ing. Rainer Zangerle)
-
05
Stavební objekt B centra obce v programu RFEM (© Dipl.-Ing. Rainer Zangerle)
-
05
Centrum obce Kappl, Rakousko (© Dipl.-Ing. Rainer Zangerle)
-
05
Centrum obce Kappl, Rakousko (© Dipl.-Ing. Rainer Zangerle)
-
05
Vyztužení základové desky a svah stabilizovaný injektážními kotvami (© Dipl.-Ing. Rainer Zangerle)
-
05
Stavební objekt A centra obce v programu RFEM (© Dipl.-Ing. Rainer Zangerle)
-
05
Stavební objekt A centra obce v programu RFEM (© Dipl.-Ing. Rainer Zangerle)
-
05
Stavební objekt B centra obce v programu RFEM (© Dipl.-Ing. Rainer Zangerle)
Centrum tyrolské obce Kappl v Rakousku tvoří tři stavební objekty uspořádané do tvaru písmene U. V budově o obestavěném prostoru asi 25 800 m³ se nachází mimo jiné kavárna, obchody, turistický svaz a také velký víceúčelový sál.
| Investor |
Obec Kappl, Rakousko www.kappl.eu |
| Architektonický návrh |
brenner + kritzinger architekten, Rakousko www.brenner-kritzinger.at |
| Statický výpočet |
Dipl.-Ing. Rainer Zangerle Ingenieurkonsulent für Bauingenieurwesen Wiese 329 6555 Kappl, Rakousko |

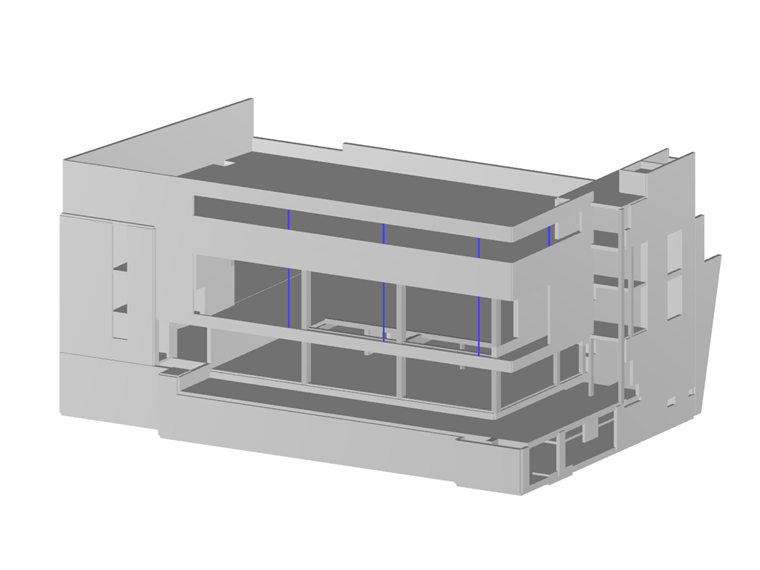

Parametry modelu stavebního objektu A
Model
Na stavbu byly použity místní materiály jako zdivo z přírodního kamene a modřínové dřevo. Plochá střecha je zatravněná a tvoří harmonický a plynulý přechod k severnímu svahu.
Autoři návrhu jsou architekti Eva Brenner a Wolfgang Kritzinger. Odpovědnost za statické posouzení převzal Rainer Zangerle, který použil pro statické výpočty program RFEM.
Konstrukce
Budova byla postavena ze železobetonu, tzn. stropy, stěny, sloupy a průvlaky jsou z betonu. V suterénu bylo zřízeno podzemní parkoviště. Nad ním se nacházejí 2 nebo 3 horní podlaží. Podkladní deska má tloušťku 45 cm, ale ve vysoce zatížených oblastech (pod stěnami a sloupy) je její tloušťka zesílena na více než 1 metr. Pro statický výpočet v programu RFEM byla konstrukce rozdělena na objekty A - E. Kromě běžných zatížení, jako jsou vlastní tíha a užitná zatížení, působí na budovu na severní straně tlak zeminy po celé výšce budovy.
Při výstavbě centra obce bylo třeba zajistit sousední budovy a stabilizovat svah na severní straně pomocí injektážních kotev. Hrubá stavba byla hotova za pouhých 8 měsíců. Po dvou letech výstavby bylo centrum obce dokončeno a předáno investorovi, obci Kappl.
Umístění projektu
Dorf 112Klíčová slova
Železobetonové konstrukce Vícepodlažní Tlak zeminy
