奥地利卡普尔社区中心

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

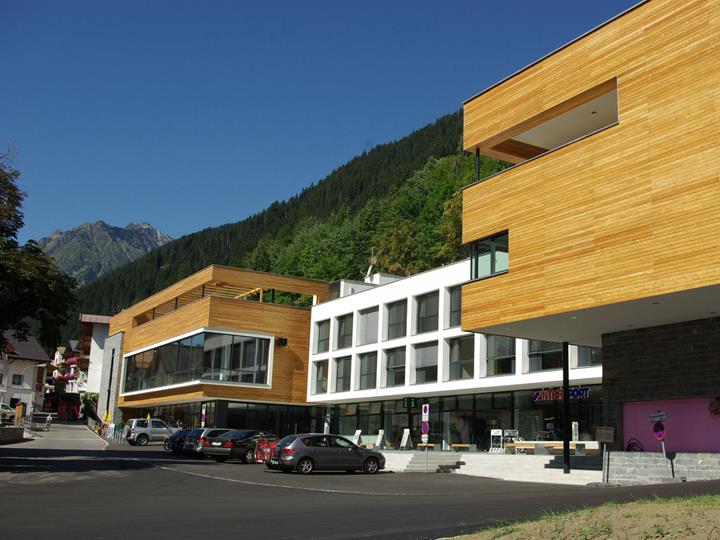

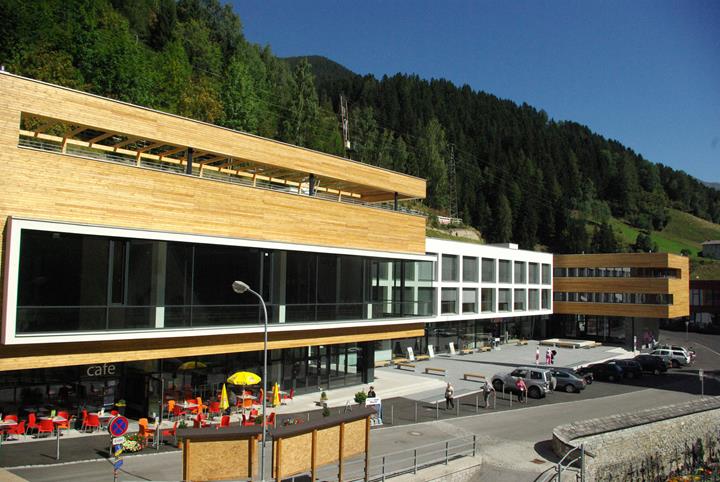

该社区中心位于奥地利蒂罗尔州卡普尔镇,由三个独立的结构组成,形成一个 U 形。 三个部分的总面积为 25 800 m³,其中包括咖啡馆、商店、游客中心以及一个大型多功能厅。

投资者 Municipality of Kappl, Austria
www.kappl.eu
建筑设计 brenner + kritzinger architekten, Austria
www.brenner-kritzinger.at
结构设计 Dipl.-Ing. Rainer Zangerle
Graduated consulting engineer for civil engineering
Wiese 329
6555 Kappl, Austria

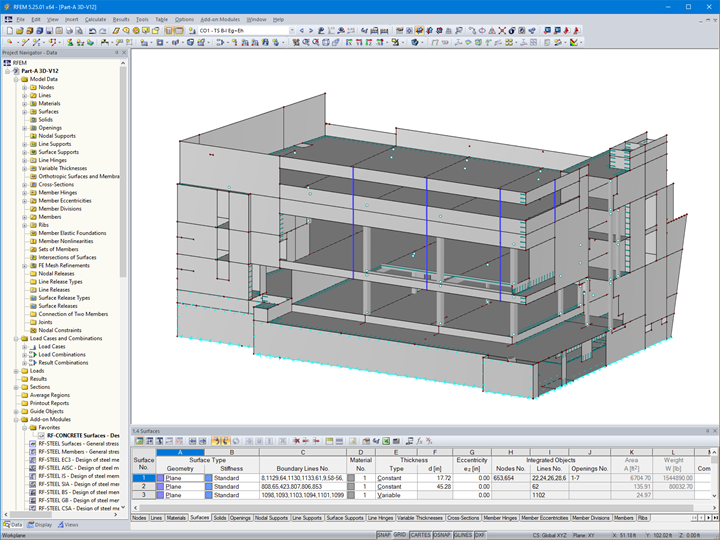

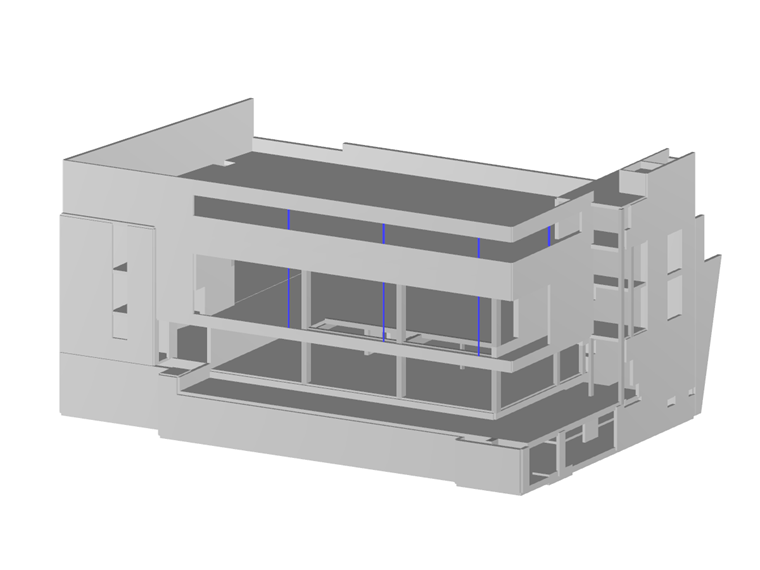

A 建筑部分的模型参数

模型

该建筑采用了当地的材料,例如天然石材和落叶松木。 在平屋顶上进行绿化,与背面的山坡形成一体。

该建筑的建筑设计由建筑师 Eva Brenner 和 Wolfgang Kritzinger 完成的。 Rainer Zangerle 负责结构设计,使用了 RFEM 对该结构进行了分析与设计。

结构

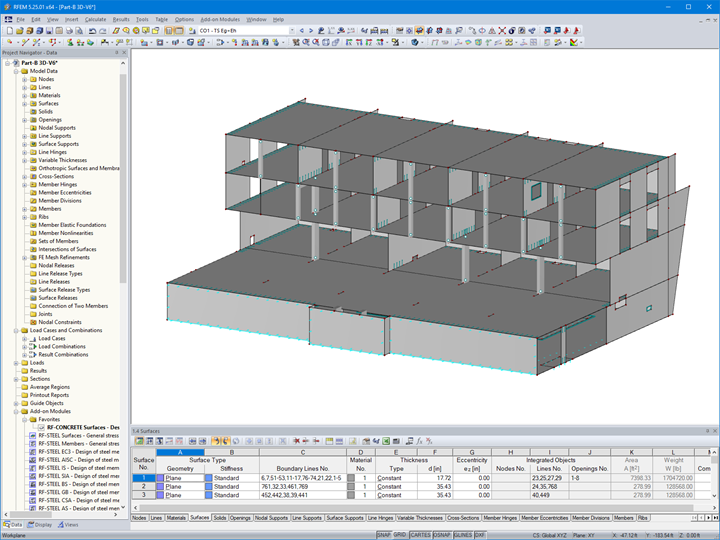

该建筑为钢筋混凝土建筑结构,其楼板、墙体、梁和柱子都由混凝土建造。 地下室设有一个地下停车场。 地上建筑为二层或三层。 底板的厚度为 45 cm,但在集中荷载区域(墙和柱子下面)的厚度超过 1 米。 在 RFEM 中该建筑结构被细分为 A - E 部分。 除了一般的荷载例如自重和活荷载外,还有土压力作用在建筑物北面的整个建筑高度上。

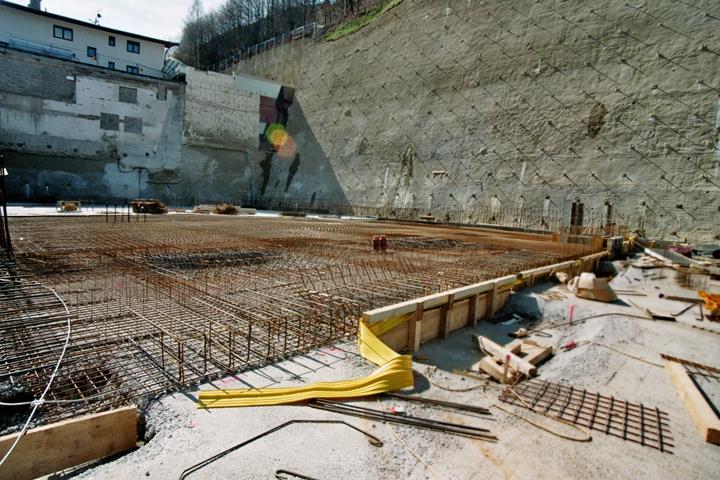

为了进行村民中心工程,重建了相邻建筑物的地基,并且使用锚固锚固了朝北的斜坡。 钢筋混凝土结构建造耗时 8 个月。 两年后该社区中心建造完毕,并交付给了卡普尔镇政府。

项目位置

Dorf 112
6555 Kappl
Austria

关键词

钢筋混凝土结构 多层 土压力
