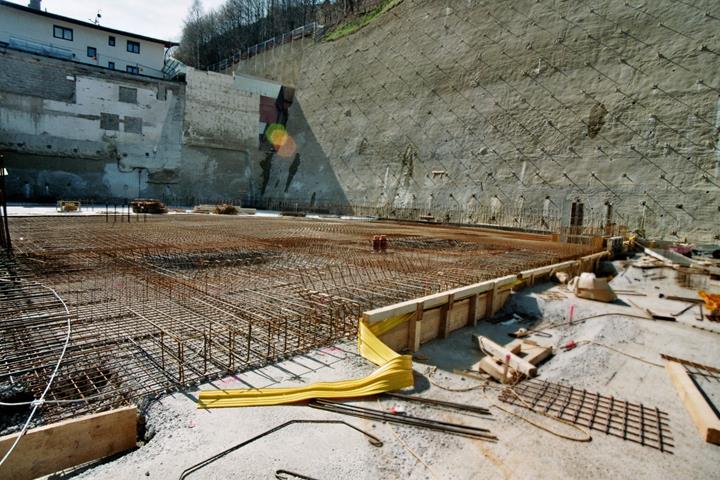

Armatura del solaio e ancoraggio ad iniezione dei pendii (© Dipl.-Ing.Rainer Zangerle)
-
01

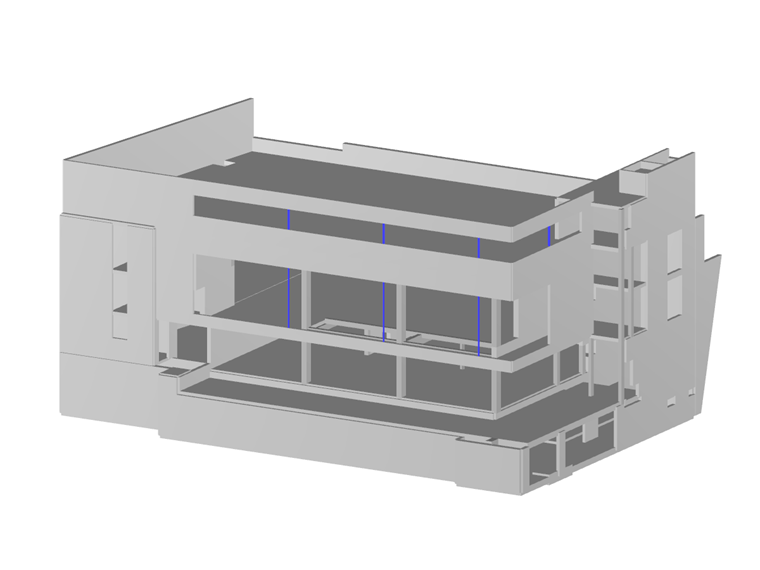

Componente A del centro del villaggio in RFEM (© Dipl.-Ing.Rainer Zangerle)
-
01
Componente B del centro del villaggio in RFEM (© Dipl.-Ing.Rainer Zangerle)
-
01
Componente A del centro del villaggio in RFEM (© Dipl.-Ing.Rainer Zangerle)
-
02

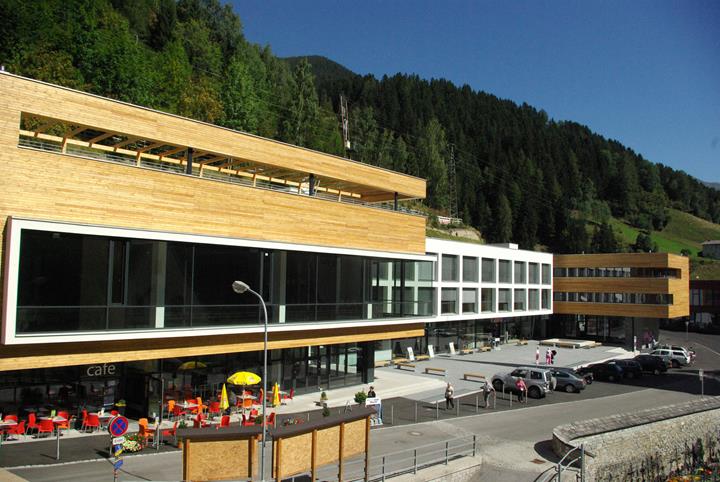

Centro municipale di Kappl, Austria (© Dipl.-Ing.Rainer Zangerle)
-
02
Centro municipale di Kappl, Austria (© Dipl.-Ing.Rainer Zangerle)
-
02
Armatura del solaio e ancoraggio ad iniezione dei pendii (© Dipl.-Ing.Rainer Zangerle)
-
02

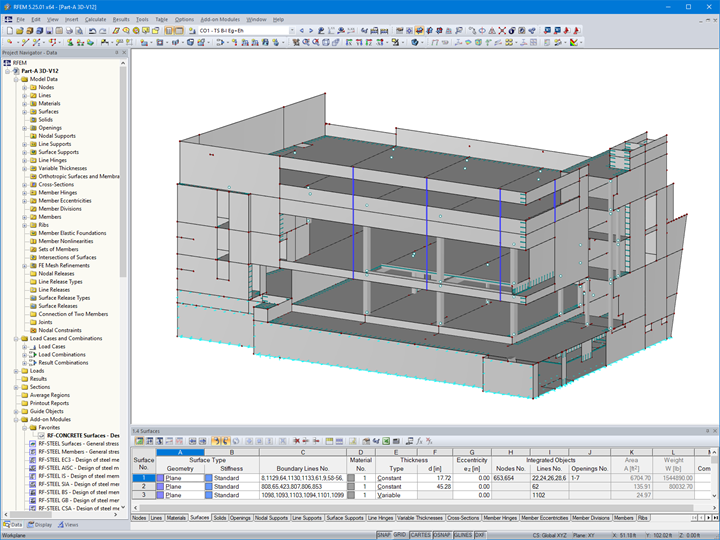

Componente A del centro del villaggio in RFEM (© Dipl.-Ing.Rainer Zangerle)
-
02

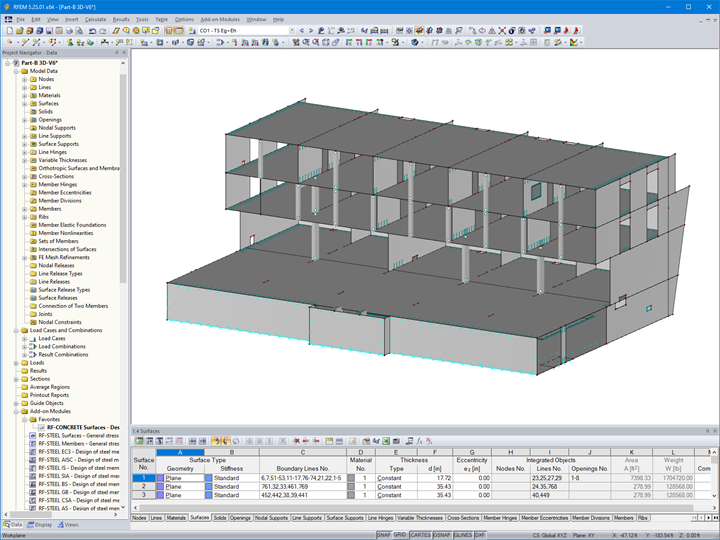

Componente B del centro del villaggio in RFEM (© Dipl.-Ing.Rainer Zangerle)
-
02
Componente A del centro del villaggio in RFEM (© Dipl.-Ing.Rainer Zangerle)
-
03
Armatura del solaio e ancoraggio ad iniezione dei pendii (© Dipl.-Ing.Rainer Zangerle)
-
03

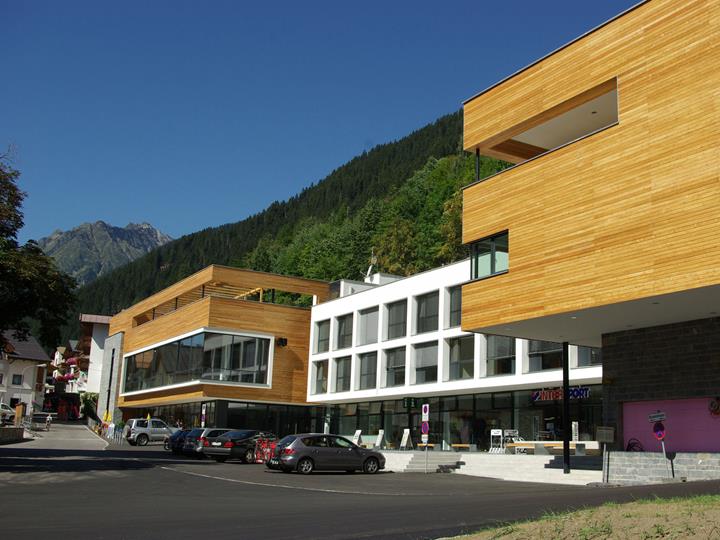

Centro municipale di Kappl, Austria (© Dipl.-Ing.Rainer Zangerle)
-
03
Centro municipale di Kappl, Austria (© Dipl.-Ing.Rainer Zangerle)
-
03
Componente A del centro del villaggio in RFEM (© Dipl.-Ing.Rainer Zangerle)
-
03
Componente B del centro del villaggio in RFEM (© Dipl.-Ing.Rainer Zangerle)
-
03
Componente A del centro del villaggio in RFEM (© Dipl.-Ing.Rainer Zangerle)
-
04
Componente A del centro del villaggio in RFEM (© Dipl.-Ing.Rainer Zangerle)
-
04
Centro municipale di Kappl, Austria (© Dipl.-Ing.Rainer Zangerle)
-
04
Centro municipale di Kappl, Austria (© Dipl.-Ing.Rainer Zangerle)
-
04
Armatura del solaio e ancoraggio ad iniezione dei pendii (© Dipl.-Ing.Rainer Zangerle)
-
04
Componente B del centro del villaggio in RFEM (© Dipl.-Ing.Rainer Zangerle)
-
04
Componente A del centro del villaggio in RFEM (© Dipl.-Ing.Rainer Zangerle)
-
05
Componente B del centro del villaggio in RFEM (© Dipl.-Ing.Rainer Zangerle)
-
05
Centro municipale di Kappl, Austria (© Dipl.-Ing.Rainer Zangerle)
-
05
Centro municipale di Kappl, Austria (© Dipl.-Ing.Rainer Zangerle)
-
05
Armatura del solaio e ancoraggio ad iniezione dei pendii (© Dipl.-Ing.Rainer Zangerle)
-
05
Componente A del centro del villaggio in RFEM (© Dipl.-Ing.Rainer Zangerle)
-
05
Componente A del centro del villaggio in RFEM (© Dipl.-Ing.Rainer Zangerle)
Il centro del villaggio di Kappl, in Tirolo, in Austria, è costituito da tre strutture separate che formano una forma a U. La superficie totale dei tre edifici è di circa 25.800 m³ e comprende una caffetteria, diversi negozi, un centro visitatori e una grande sala polifunzionale.
| Proprietario |
Comune di Kappl, Austria www.kappl.eu |
| Architetti |
brenner + kritzinger architekten, Austria www.brenner-kritzinger.at |
| Progettazione |
Dipl.-Ing. Rainer Zangerle Laureato in ingegneria civile Wiese 329 6555 Kappl, Austria |
Parametri del modello di edificio A
Modello
Nella costruzione sono stati utilizzati materiali locali come la muratura in pietra naturale e il legno di larice. La copertura verde superiore formando una transizione graduale e fluida con il pendio esposto a nord.
Il complesso è stato progettato dagli architetti Eva Brenner e Wolfgang Kritzinger. L'ingegnere Rainer Zangerle è stato quindi responsabile della progettazione e dell'analisi delle strutture e ha utilizzato RFEM per questo scopo.
Struttura
L'edificio è interamente realizzato in cemento armato compresi i soffitti, le pareti, le colonne e le travi portanti. Il piano seminterrato comprende un parcheggio interrato. Al di sopra di questo livello sotterraneo ci sono da 2 a 3 piani superiori. I solai hanno uno spessore medio di 45 cm, con uno spessore di oltre 90 cm in alcune zone soggette a carichi di taglio elevati, come le posizioni di pareti e colonne. La struttura è stata suddivisa nelle componenti A - E per l'analisi strutturale e la progettazione in RFEM. Oltre ai carichi tipici come il peso proprio e altri carichi applicati, la pressione del terreno viene applicata all'intera altezza dell'edificio sul lato nord.
Per la realizzazione del centro comunale sono state ricostruite le fondamenta degli edifici adiacenti e il versante esposto a nord è stato stabilizzato utilizzando ancoraggi ad iniezione. La produzione dell'involucro dell'edificio in cemento armato ha richiesto solo 8 mesi. Dopo due anni di costruzione totale, il centro municipale è stato completato e consegnato al proprietario, il Comune di Kappl.
Posizione del progetto
Dorf 112Parole chiave
Strutture di calcestruzzo armato Pluripiano Pressione del terreno
