Centro Municipal de Kappl, Austria

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

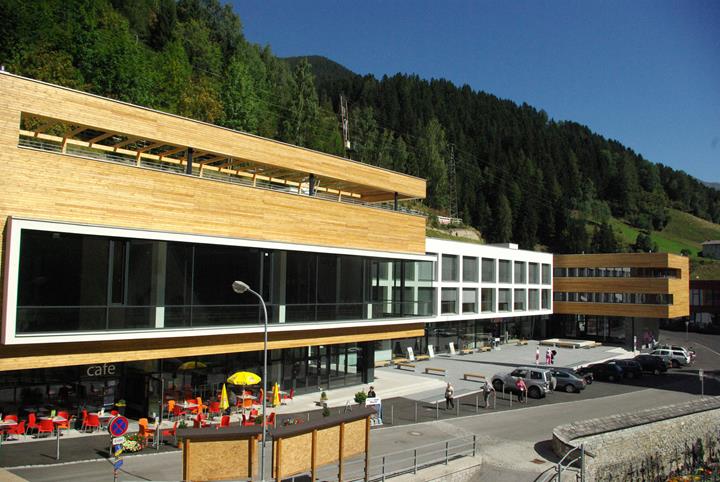

El Centro Municipal de Kappl, Tirol, Austria incluye tres estructuras separadas que forman una U. El área total de los tres componentes es de 25.800 m³ e incluye una cafetería, tiendas, un centro de visitantes y una gran sala multiusos.

Propietario Municipio de Kappl, Austria
www.kappl.eu
Arquitectos brenner + kritzinger architekten, Austria
www.brenner-kritzinger.at
Diseño estructural Dipl.-Ing. Rainer Zangerle
Ingeniero consultor graduado para ingeniería civil
Wiese 329
6555 Kappl, Austria

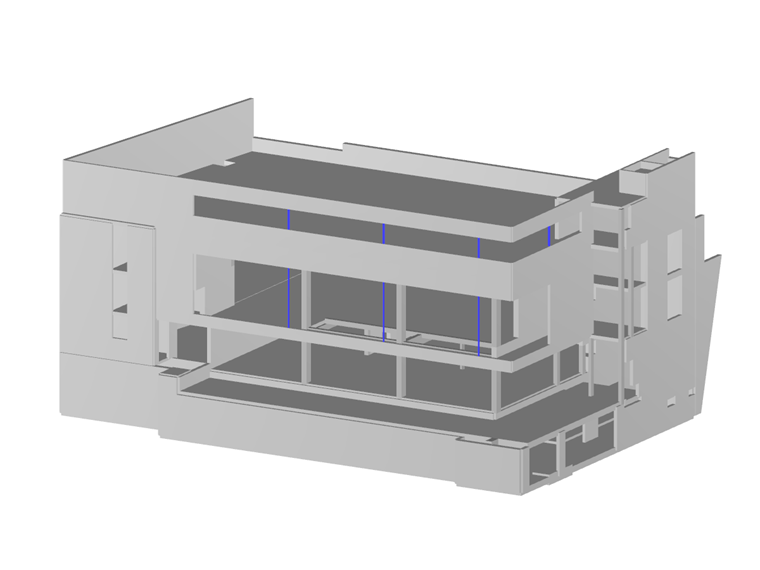

Parámetros del modelo del componente A

Modelo

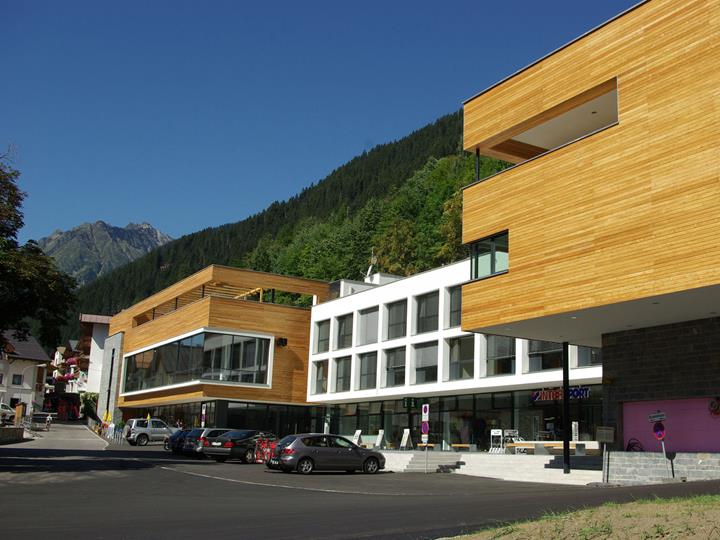

En la construcción se utilizaron materiales locales como mampostería de piedra natural y madera de alerce. La cubierta verde superior forma además una transición armoniosa y fluida hacia la ladera orientada al norte.

El edificio fue diseñado por los arquitectos Eva Brenner y Wolfgang Kritzinger. Rainer Zangerle fue el ingeniero responsable del análisis y diseño de la estructura y utilizó RFEM para esta función.

La estructura

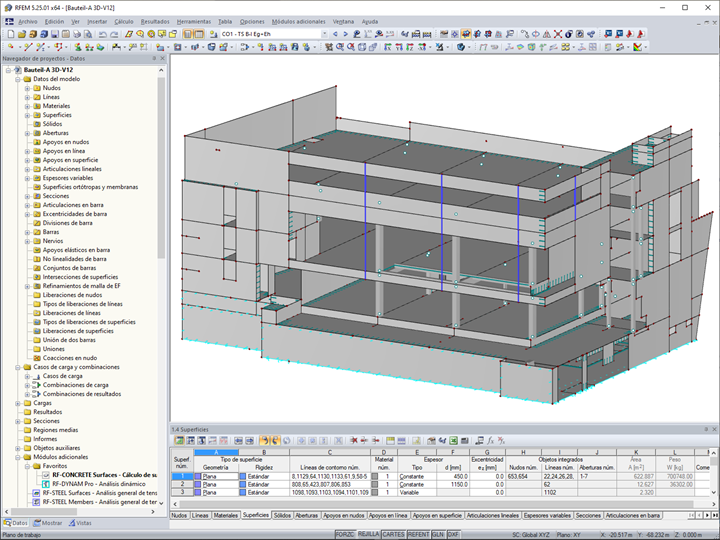

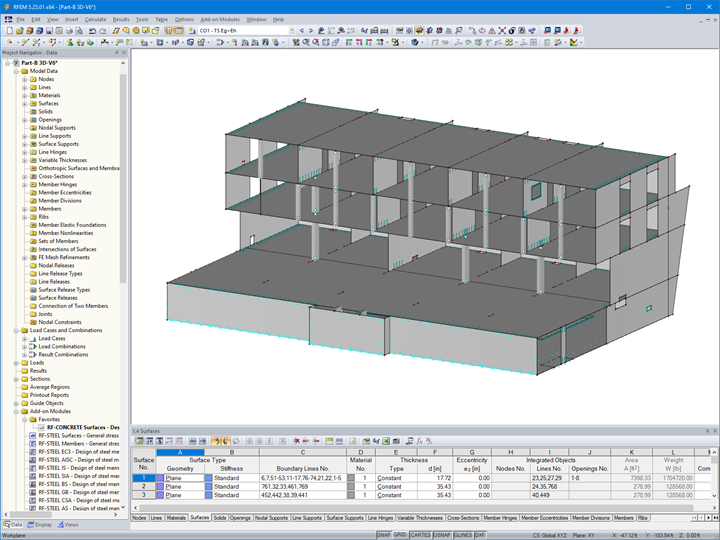

El edificio está construido completamente con hormigón armado incluyendo techos, muros, pilares y vigas de apoyo. El sótano incluye un garaje subterráneo. Por encima de este nivel subterráneo hay 2 o 3 pisos superiores. Las losas del piso tienen un espesor promedio de 45 cm, con un espesor de más de 90 cm en algunas áreas sujetas a cargas de cortante altas, como por ejemplo en las posiciones de muros y pilares. La estructura se dividió en componentes A - E para el análisis y diseño estructural en RFEM. Además de las cargas típicas como el peso propio y otras cargas aplicadas, la presión del terreno se aplica a toda la altura del edificio en el lado norte.

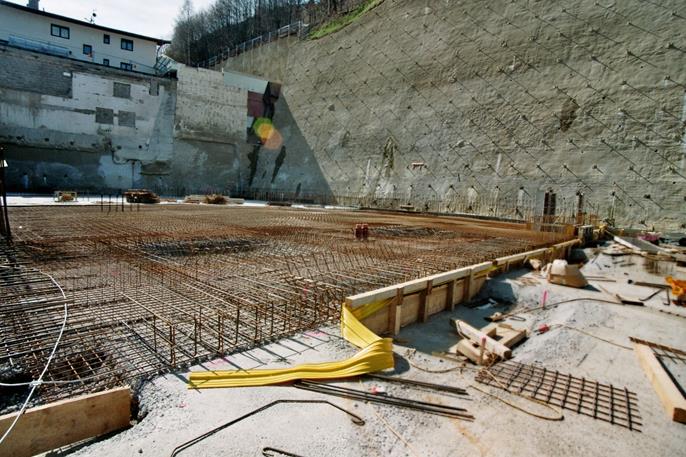

Para la construcción del centro municipal, se reconstruyeron los cimientos de los edificios adyacentes y se estabilizó la pendiente orientada al norte utilizando anclajes de inyección. La producción de la cáscara del edificio de hormigón armado llevó solamente 8 meses. Después de dos años de construcción total, el centro municipal fue completado y entregado al propietario, el municipio de Kappl.

Ubicación del proyecto

Dorf 112
6555 Kappl
Austria

Palabras clave

Estructuras de hormigón (concreto) armado De varios pisos Empuje de tierras
