Budynek centrum miejskiego Kappl, Austria
Projekt klienta
![[DE] CP 001197 | Budynek centrum miejskiego Kappl, Austria](/-/media/Images/netgenium/thumbnails/2/9/9/7/7/2997714/2997714.png?la=pl&mw=280&mlid=501315200E1E44E28EE5B37365D65DFC&hash=EBA0392EE9AFEE18CE3D2330EECCAA88CDEEF106)
-
01

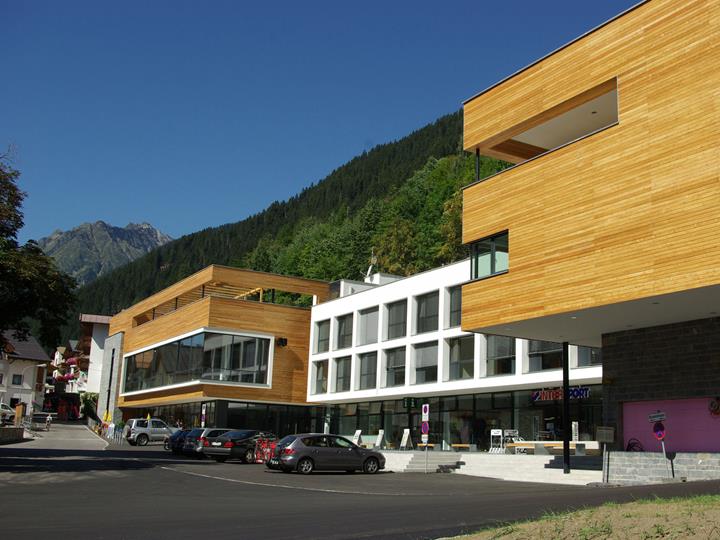

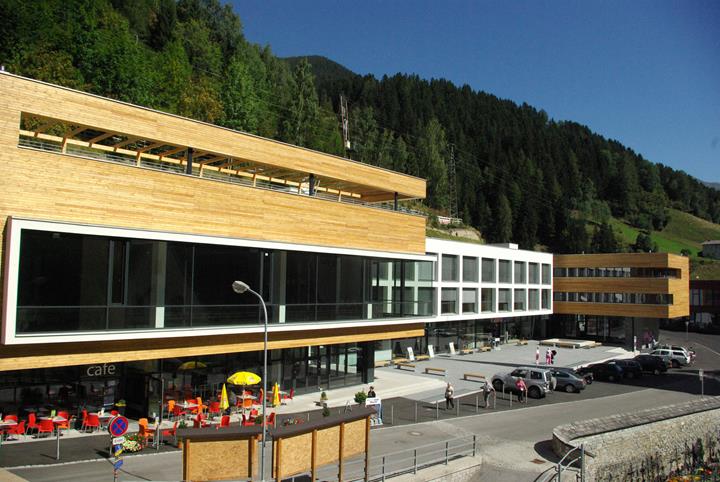

Centrum Kappl, Austria (© Dipl.-Ing.Rainer Zangerle)
-
01
Centrum Kappl, Austria (© Dipl.-Ing.Rainer Zangerle)
-
01
Zbrojenie płyty stropowej i stabilizacja zbocza kotwy iniekcyjnej (© Dipl.-Ing.Rainer Zangerle)
-
01

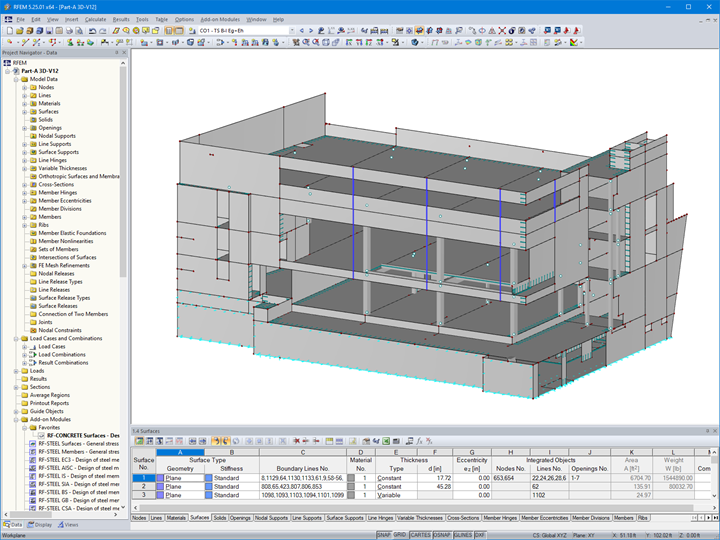

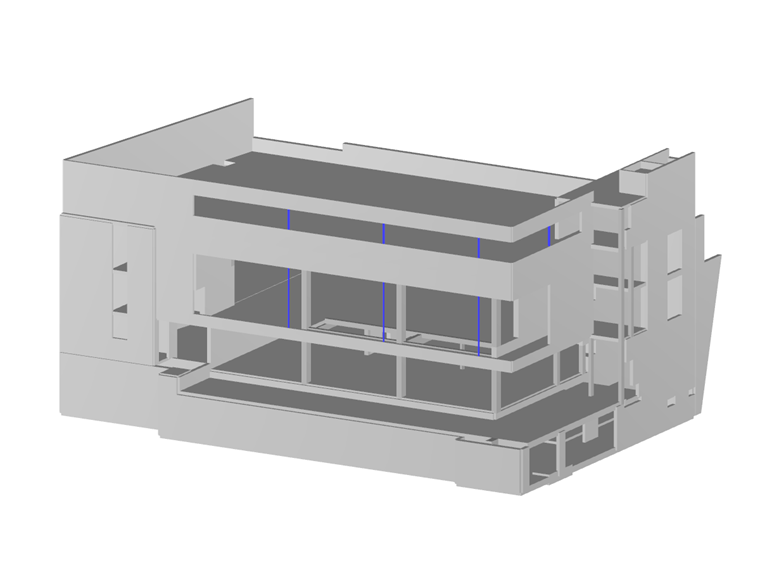

Komponent A centrum wsi w RFEM (© Dipl.-Ing.Rainer Zangerle)
-
01

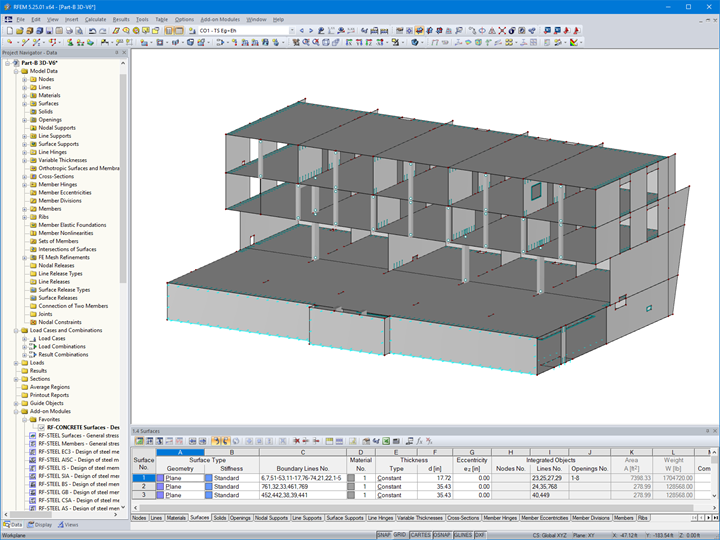

Komponent B Village Center w RFEM (© Dipl.-Ing.Rainer Zangerle)
-
01
Komponent A centrum wsi w RFEM (© Dipl.-Ing.Rainer Zangerle)
-
02
Centrum Kappl, Austria (© Dipl.-Ing.Rainer Zangerle)
-
02
Centrum Kappl, Austria (© Dipl.-Ing.Rainer Zangerle)
-
02
Zbrojenie płyty stropowej i stabilizacja zbocza kotwy iniekcyjnej (© Dipl.-Ing.Rainer Zangerle)
-
02
Komponent A centrum wsi w RFEM (© Dipl.-Ing.Rainer Zangerle)
-
02
Komponent B Village Center w RFEM (© Dipl.-Ing.Rainer Zangerle)
-
02
Komponent A centrum wsi w RFEM (© Dipl.-Ing.Rainer Zangerle)
-
03
Zbrojenie płyty stropowej i stabilizacja zbocza kotwy iniekcyjnej (© Dipl.-Ing.Rainer Zangerle)
-
03
Centrum Kappl, Austria (© Dipl.-Ing.Rainer Zangerle)
-
03
Centrum Kappl, Austria (© Dipl.-Ing.Rainer Zangerle)
-
03
Komponent A centrum wsi w RFEM (© Dipl.-Ing.Rainer Zangerle)
-
03
Komponent B Village Center w RFEM (© Dipl.-Ing.Rainer Zangerle)
-
03
Komponent A centrum wsi w RFEM (© Dipl.-Ing.Rainer Zangerle)
-
04
Komponent A centrum wsi w RFEM (© Dipl.-Ing.Rainer Zangerle)
-
04
Centrum Kappl, Austria (© Dipl.-Ing.Rainer Zangerle)
-
04
Centrum Kappl, Austria (© Dipl.-Ing.Rainer Zangerle)
-
04
Zbrojenie płyty stropowej i stabilizacja zbocza kotwy iniekcyjnej (© Dipl.-Ing.Rainer Zangerle)
-
04
Komponent B Village Center w RFEM (© Dipl.-Ing.Rainer Zangerle)
-
04
Komponent A centrum wsi w RFEM (© Dipl.-Ing.Rainer Zangerle)
-
05
Komponent B Village Center w RFEM (© Dipl.-Ing.Rainer Zangerle)
-
05
Centrum Kappl, Austria (© Dipl.-Ing.Rainer Zangerle)
-
05
Centrum Kappl, Austria (© Dipl.-Ing.Rainer Zangerle)
-
05
Zbrojenie płyty stropowej i stabilizacja zbocza kotwy iniekcyjnej (© Dipl.-Ing.Rainer Zangerle)
-
05
Komponent A centrum wsi w RFEM (© Dipl.-Ing.Rainer Zangerle)
-
05
Komponent A centrum wsi w RFEM (© Dipl.-Ing.Rainer Zangerle)
Kompleks centrum miejskiego w Kappl w Tyrolu zbudowany jest z trzech budynków, które tworzą kształt litery U. Ich łączna powierzchnia to około 25 800 m³ i zawiera w sobie kawiarnię, sklepy, biuro informacji turystycznej oraz dużą halę wielofunkcyjną.
| Klient |
Gmina Kappl, Austria www.kappl.eu |
| Architekci |
brenner + kritzinger architekten, Austria www.brenner-kritzinger.at |
| Obliczenia konstrukcyjne |
Parametry modelu elementu A
Model
Do budowy wykorzystano lokalnie występujące materiały, takie jak kamień naturalny i drewno modrzewiowe. Płaski dach, który jest pokryty zielenią, płynnie przechodzi w stok od północnej strony obiektu.
Autorami projektu są architekci Eva Brenner i Wolfgang Kritzinger. Za projekt konstrukcji odpowiedzialny był Rainer Zangerle, który wykorzystał program RFEM do analizy statyczno -wytrzymałościowej.
Konstrukcja
Budynek został w całości wykonany z betonu zbrojonego, co oznacza, że stropy, ściany, słupy oraz podciągi i belki zaprojektowano jako żelbetowe. W piwnicy znajduje się parking podziemny, a nad nim zbudowano 2 lub 3 piętra. Płyta stropowa ma średnio grubość 45 cm, lecz lokalnie jest pogrubiona do ponad 1 m w miejscach silnie obciążonych na ścinanie (pod ścianami i słupami). Na potrzeby analizy statyczno -wytrzymałościowej w programie RFEM konstrukcja została podzielona na etapy A - E. Oprócz zwykłych obciążeń, takich jak ciężar własny i obciążenia użytkowe, na budynek od strony północnej na całej jego wysokości działa parcie gruntu.
Aby konstrukcja mogła powstać, konieczne było zmodyfikowanie posadowienia sąsiednich budynków, a stok od strony północnej musiał zostać ustabilizowany za pomocą kotew iniekcyjnych. Stan surowy powstał w zaledwie 8 miesięcy. Po dwóch latach budowy konstrukcja została ukończona i przekazana zamawiającemu, gminie Kappl.
Lokalizacja projektu
Dorf 112Słowa kluczowe
Konstrukcje z betonu zbrojonego Wielopiętrowy Parcie gruntu
