Wieża widokowa i kładka Malahat SkyWalk na wyspie Vancouver, Kolumbia Brytyjska, Kanada
Projekt klienta
Wieża widokowa i kładka Malahat SkyWalk to nowy, niezwykły projekt skierowany do turystów odwiedzających wyspę Vancouver.
| Klient |
Malahat Skywalk Corp. malahatskywalk.com |
| Obliczenia konstrukcyjne |
Aspect Structural Engineers aspektengineers.com |
| Architektura | Muroch & Company Architecture & Planning |
| Asystent projektu |
Kinsol Timber Systems www.kinsoltimber.com |
| Szczegółowy opis 3D i rysunki |
Styxworks styxworks.com |

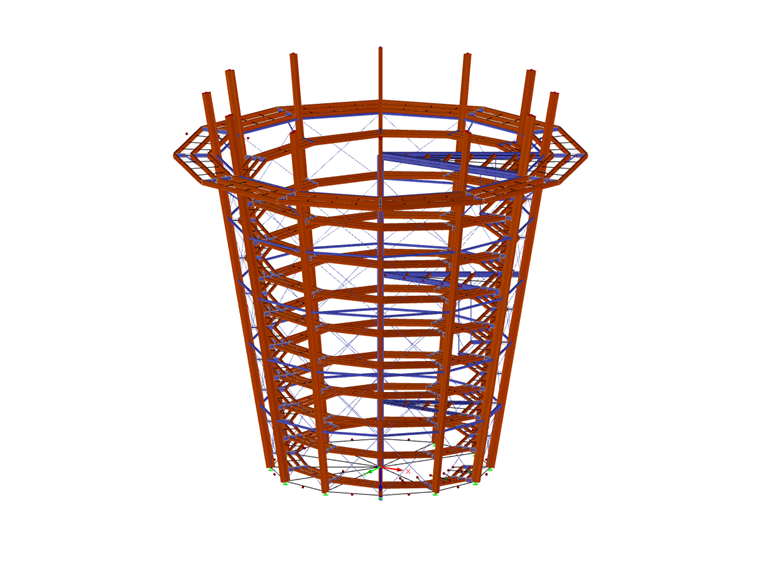

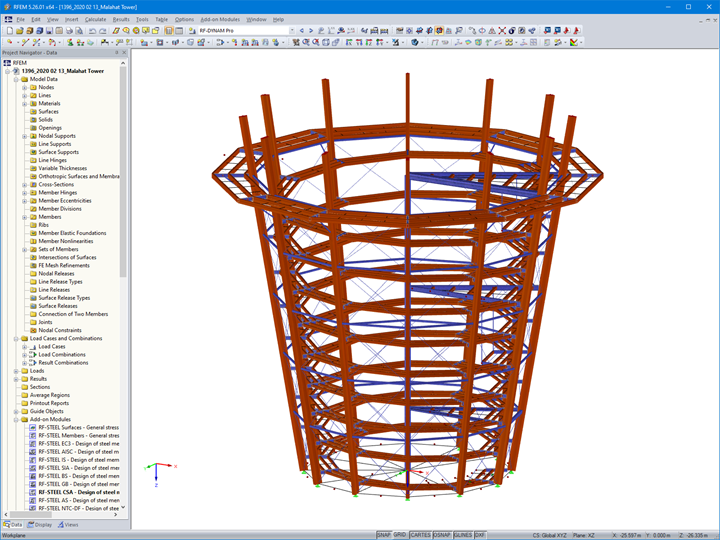

Parametry modelu wieży widokowej
Model

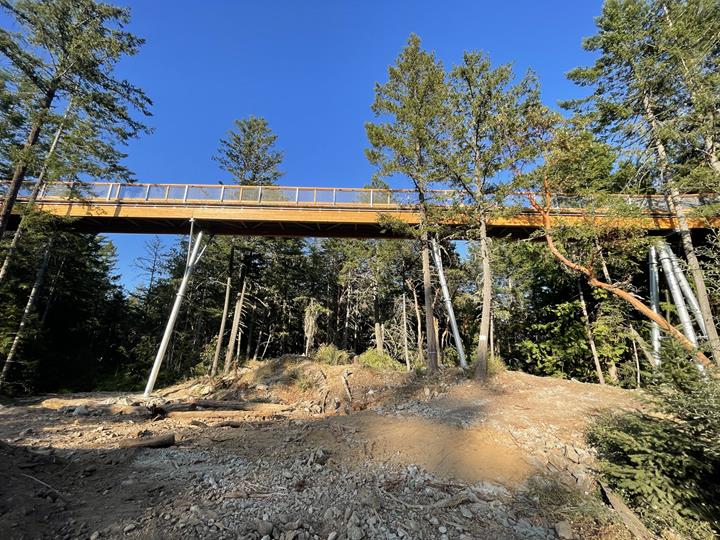

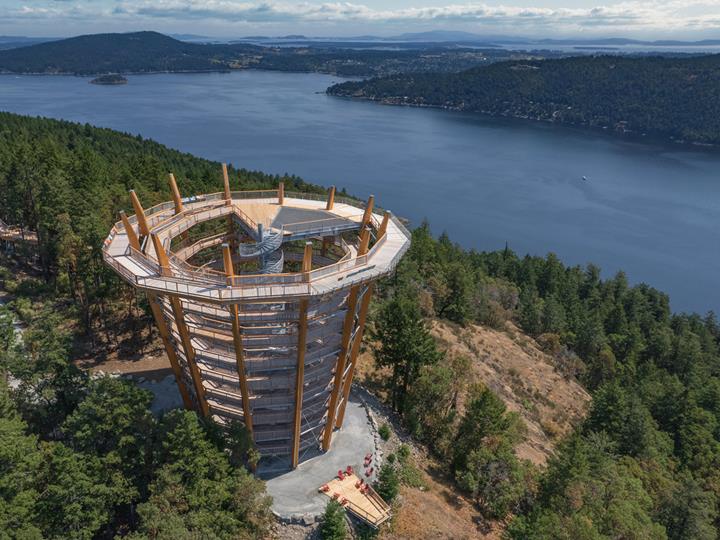

Jednopiętrowe centrum turystyczne mieści w sobie kawiarnię i jest zbudowane z ram drewnianych. Od konstrukcji głównej w koronach drzew wzniesiono ścieżkę spacerową o długości 650 m, która prowadzi do spektakularnej, spiralnej rampy o wysokości 30 metrów, zwieńczonej platformą widokową, z której można podziwiać niesamowity krajobraz fjordu Finlayson Arm i odległe góry Coast Mountains.
Konstrukcja

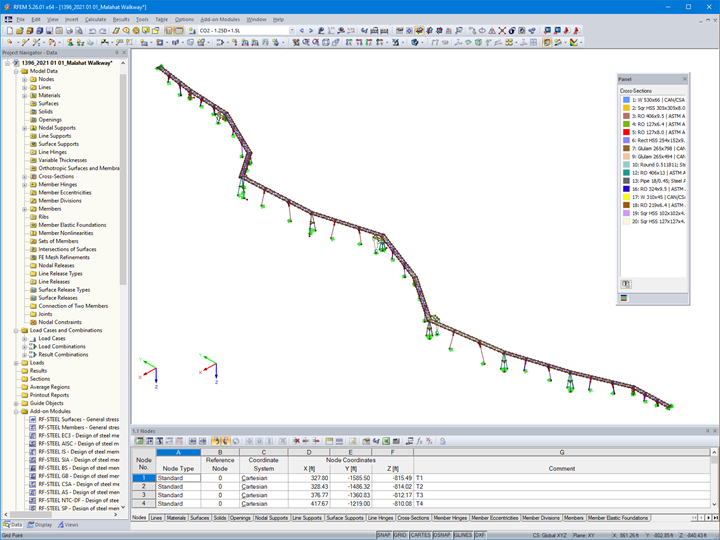

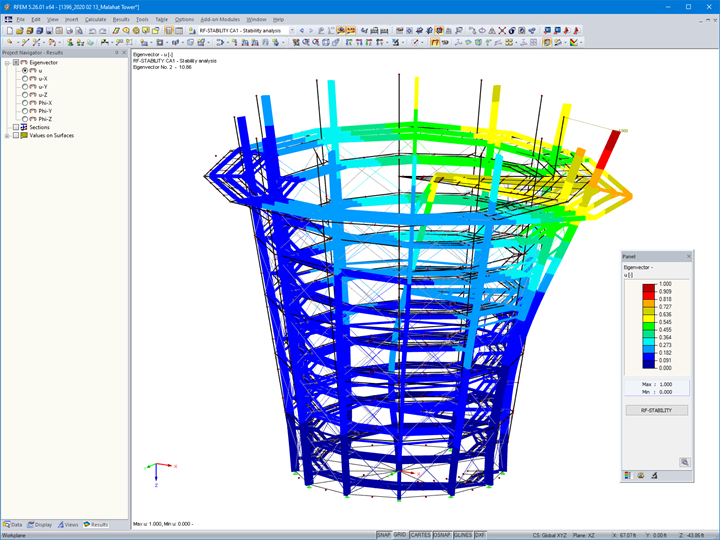

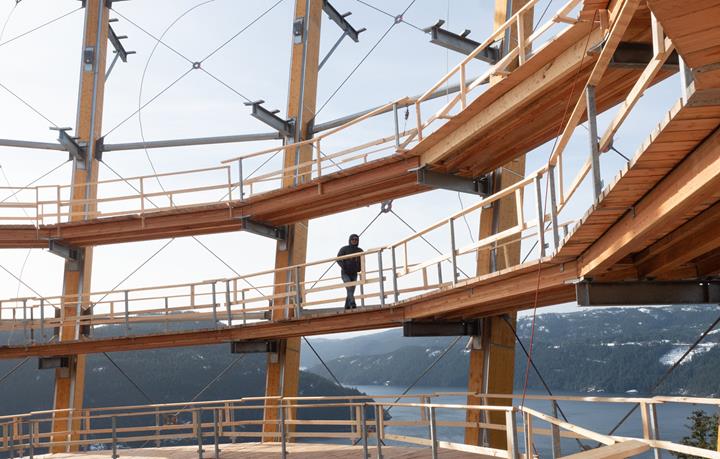

Główny układ konstrukcyjny obejmuje słupy z drewna klejonego warstwowo stężone za pomocą stalowego skratowaniu w układzie X po obwodzie wieży. Na spiralnie rozmieszczonych wspornikach ułożona została kładka o długości 1600 m, prowadząca na szczyt konstrukcji i zapewniająca dostęp do platformy widokowej. Centralnie położone spiralne schody ze stali ocynkowanej zapewniają wyjście awaryjne.
Projekt ma na celu ochronę i wzmocnienie walorów ekologicznych parku, współpracę z rdzenną ludnością Kanady, zrównoważone wykorzystanie zasobów publicznych oraz przybliżenie zwiedzającym naturalnych walorów przyrodniczych parku i dziedzictwa kulturowego regionu.
Lokalizacja projektu
901 Trans-Canada HwySłowa kluczowe
Wieża widokowa Spacer wśród koron drzew Drewno Stal
