Torre panoramica e passaggio pedonale Malahat SkyWalk sull'isola di Vancouver, BC, Canada
Progetto cliente
La torre panoramica e la passerella Malahat SkyWalk per strutture ricreative all'aperto accessibili è un nuovo entusiasmante progetto turistico situato sull'isola di Vancouver meridionale.
| Committente |
Malahat Skywalk Corp. malahatskywalk.com |
| Verifiche strutturali |
Aspect Structural Engineers aspectengineers.com |
| Architettura | Muroch & Company Architecture & Planning |
| Assistente alla progettazione |
Sistemi di legno Kinsol www.kinsoltimber.com |
| Dettagli 3D e disegni esecutivi |
Styxworks styxworks.com |

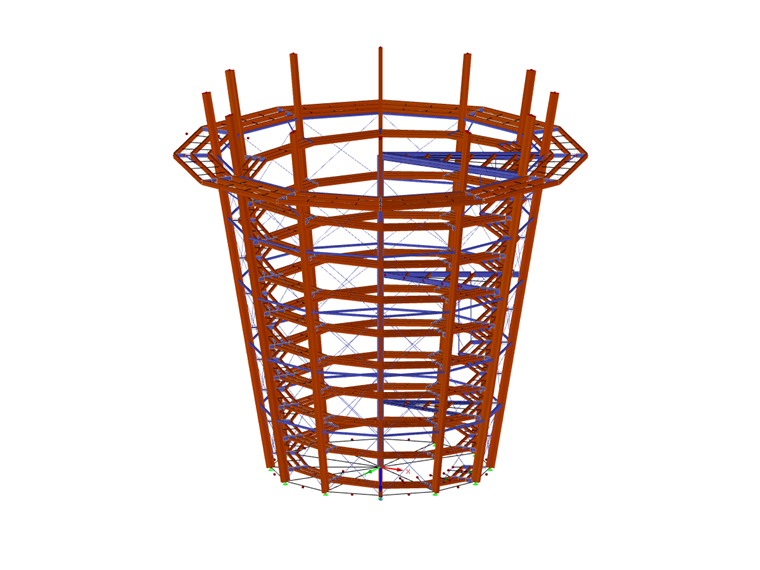

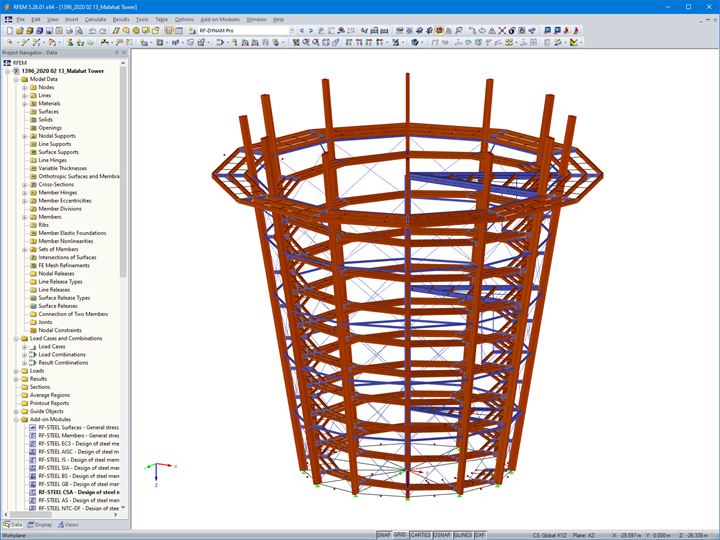

Visualizzazione dei parametri del modello della torre
Modello

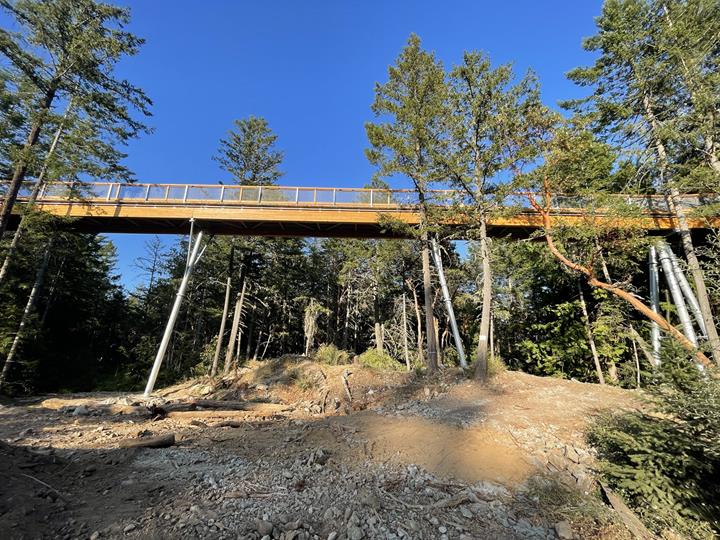

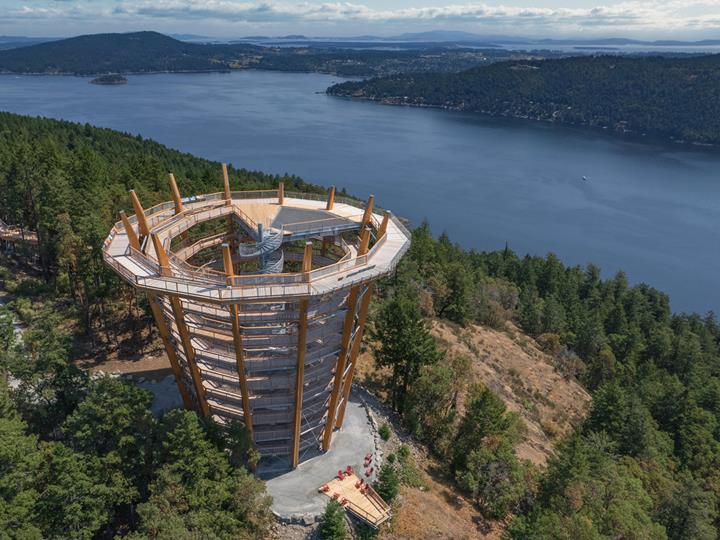

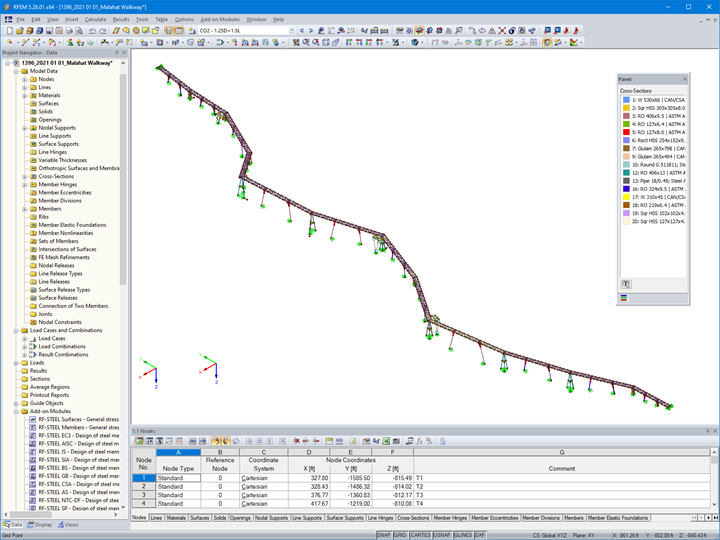

Il centro visitatori a un piano comprende una caffetteria e presenta una struttura in legno massiccio e legno chiaro. Da lì, una passeggiata accessibile sulla cima di un albero lunga 650 m conduce i visitatori su una spettacolare rampa a spirale che sale per 30 m fino a un belvedere con vista mozzafiato sul braccio di Finlayson e sulle lontane montagne costiere.
Struttura

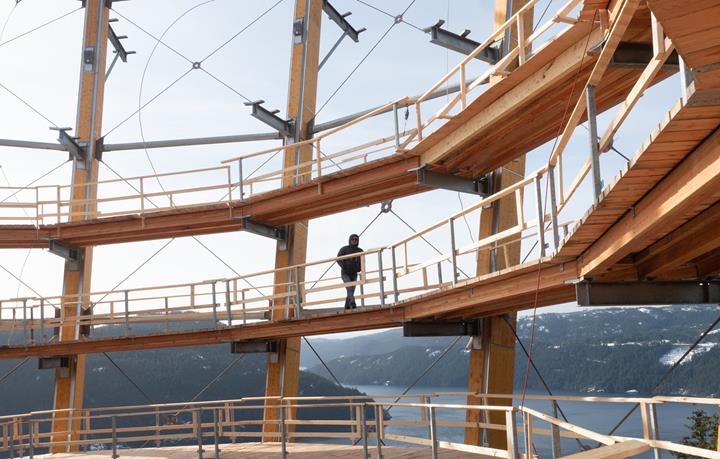

Il sistema strutturale primario è costituito da colonne in legno lamellare con controventi a X in acciaio lungo il perimetro. Gli stabilizzatori di queste colonne creano una passerella a spirale lunga 1.967 piedi che trasporta i visitatori nella parte superiore della struttura e dà accesso alla piattaforma panoramica. Una scala a chiocciola centrale in acciaio zincato fornisce l'uscita di emergenza.
Questo progetto mira a proteggere e migliorare i valori ecologici del parco, collaborare con First Nations, bilanciare l'uso pubblico con i valori ecologici e collegare i visitatori ai valori naturali e al patrimonio culturale del parco.
Posizione del progetto
901 Trans-Canada HwyParole chiave
Torre panoramica Passeggiata sulla cima degli alberi Legno Acciaio
