Tour d'observation avec passerelle forestière Malahat SkyWalk sur l'île de Vancouver, Colombie-Britannique, Canada
Projet Client
La tour d'observation avec passerelle forestière Malahat SkyWalk constitue une nouvelle destination palpitante au cœur de la région sud de l'île de Vancouver.
| Client |
Malahat Skywalk Corp. malahatskywalk.com |
| Calcul de structure |
Aspect Structural Engineers aspectengineers.com |
| Conception architecturale | Muroch & Company Architecture & Planning |
| Entrepreneur assistant à la vérification |
Kinsol Timber Systems www.kinsoltimber.com |
| Détails 3D et plans d'atelier |
Styxworks styxworks.com |
Paramètres du modèle de la structure
Modèle

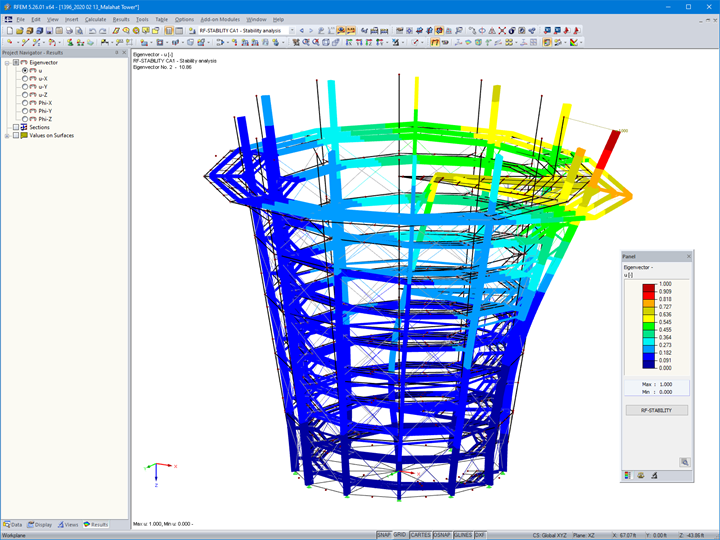

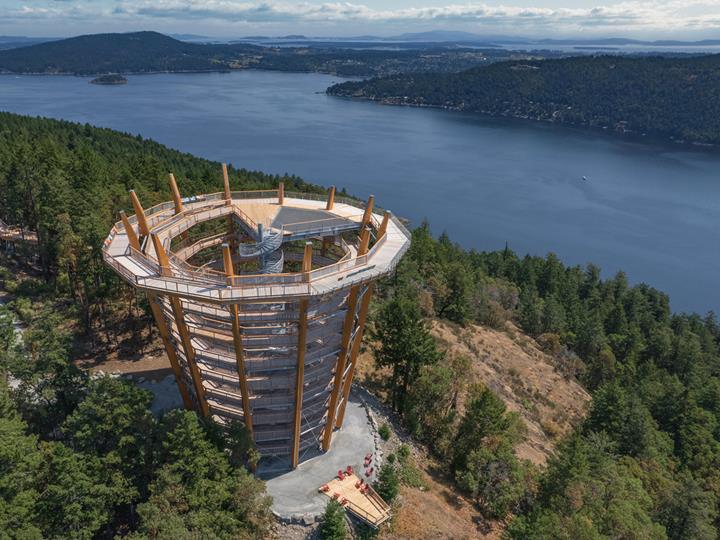

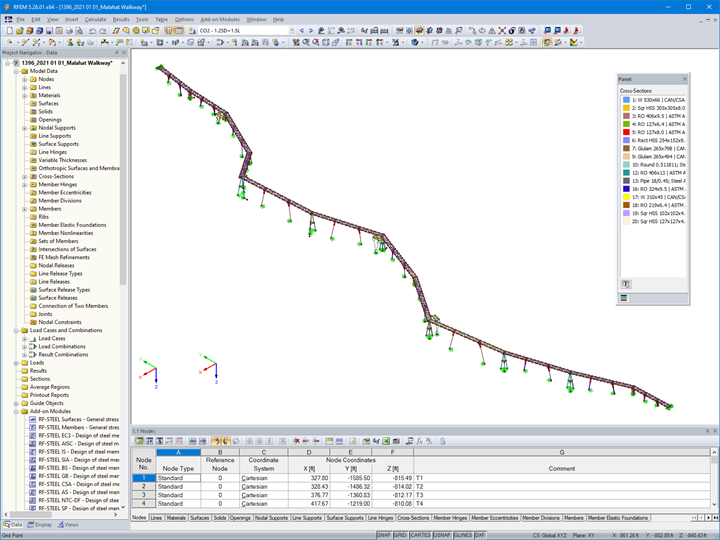

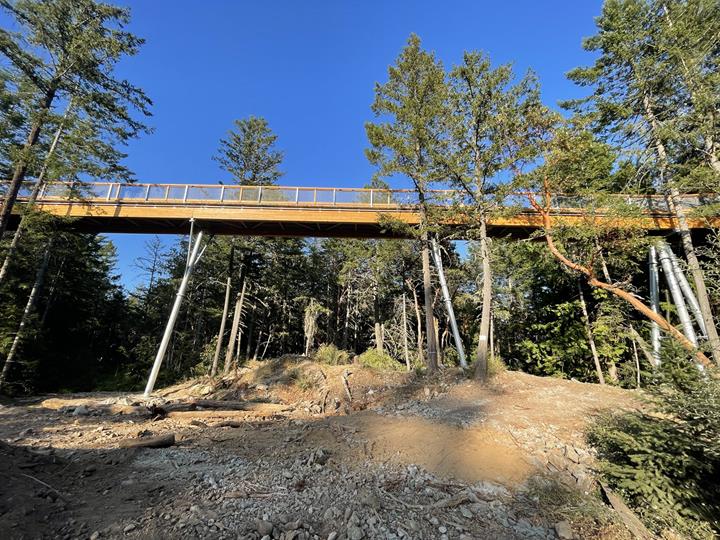

Le centre d'accueil des visiteurs établit sur un étage inclut un café et présente une charpente en bois lamellé-collé alliée à des structures légères en bois. A partir de la, un chemin forestier de 650 m de long mène les visiteurs au sommet de la tour au moyen d'une spectaculaire rampe en spirale s'élevant à 30 m de hauteur qui conduit à une plateforme d'observation offrant une vue imprenable sur Finlayson Arm et les lointaines montagnes de la côte.
Structure

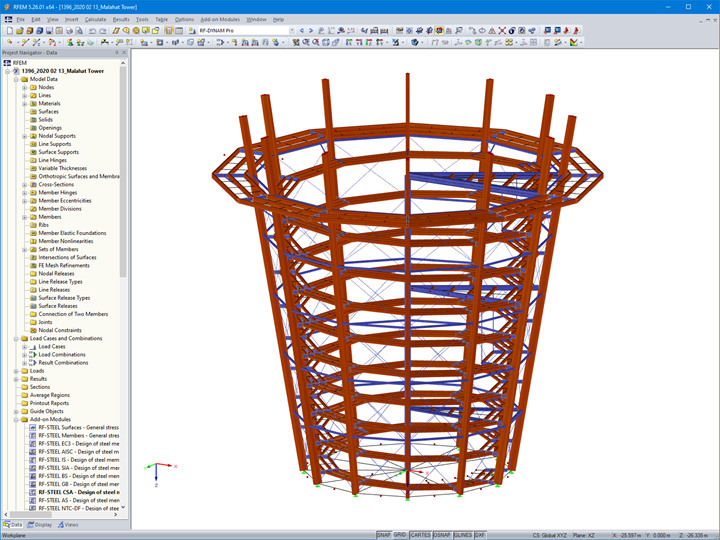

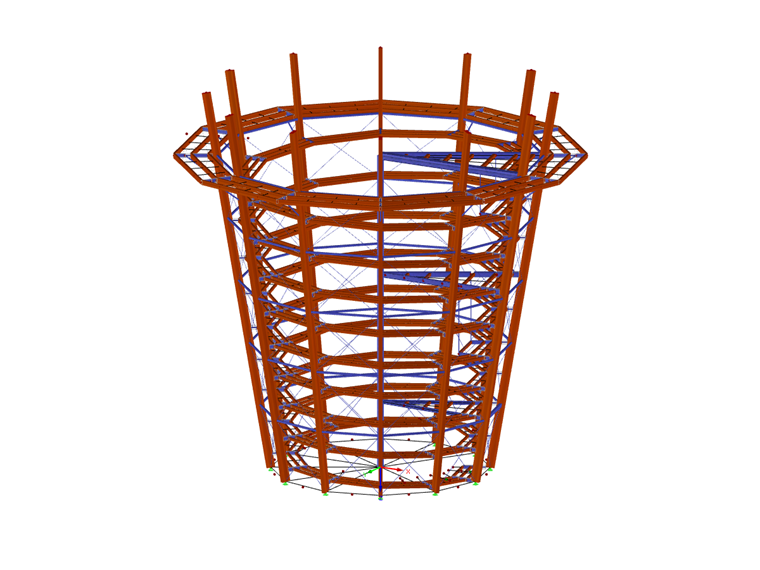

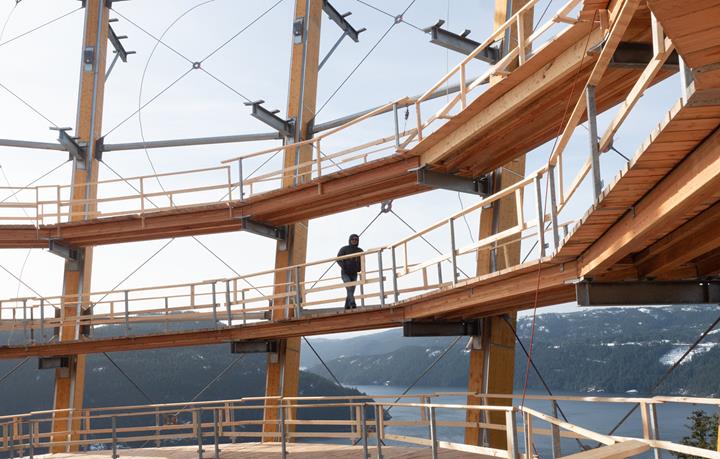

La structure principale est constituée de poteaux en bois lamellé-collé avec des poteaux de contreventements métalliques en X entourant le périmètre. Les supports de ces poteaux forment une passerelle en spirale de 1 600 m de long permettant aux visiteurs d'accéder au sommet de la structure et de profiter de la plate-forme d'observation. Un escalier galvanisé en colimaçon construit au centre de la structure fait office d'issue de secours.
Ce projet a pour objectif de valoriser la conscience écologique du parc par le biais d'une collaboration internationale s'efforçant de trouver un équilibre entre l'activité humaine et le respect de l'environnement afin de sensibiliser les visiteurs au patrimoine culturel du parc ainsi qu'à son écosystème.
Adresse du projet
901 Trans-Canada HwyMots-clés
Tour d'observation Chemin forestier Bois Acier
