Torre mirador y pasarela Malahat SkyWalk en la isla de Vancouver, BC, Canadá

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

La estructura de recreación al aire libre accesible y la pasarela Malahat SkyWalk es un nuevo y emocionante proyecto turístico ubicado en el sur de la isla de Vancouver.

Cliente Malahat Skywalk Corp.
malahatskywalk.com
Diseño estructural Aspect Structural Engineers
aspectengineers.com
Arquitectura Muroch & Company Architecture & Planning
Contratista de asistencia en el diseño Kinsol Timber Systems
www.kinsoltimber.com
Detalles en 3D y planos de taller Styxworks
styxworks.com

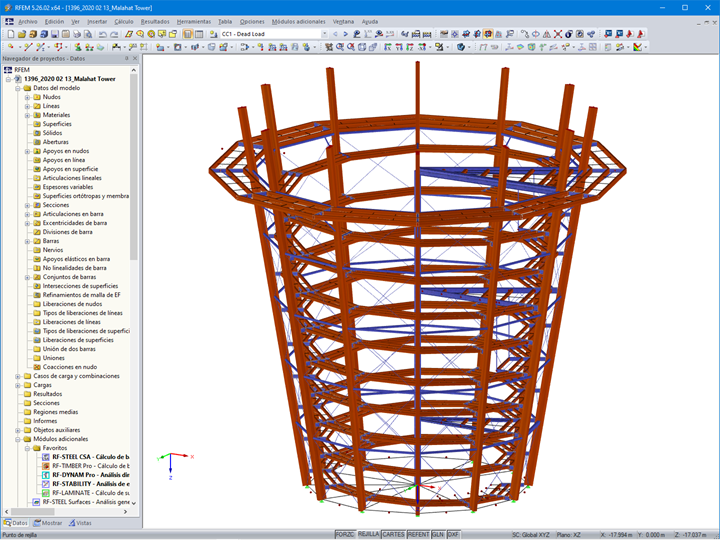

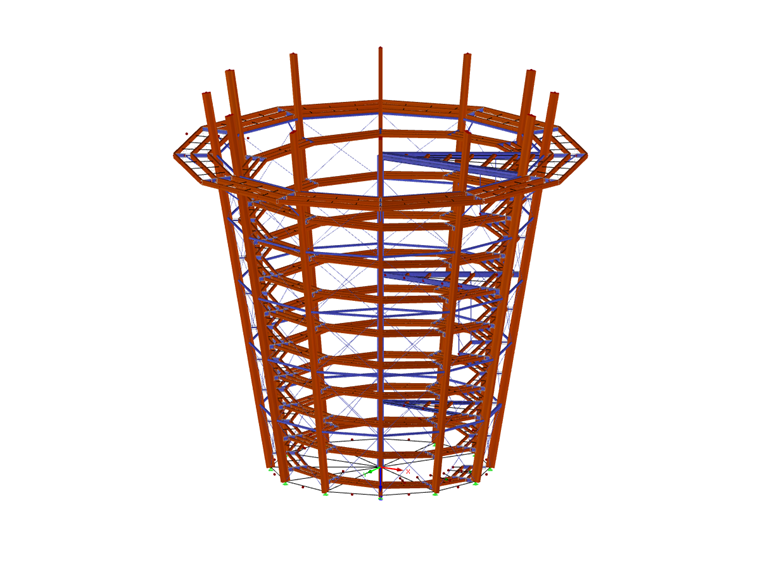

Parámetros del modelo de la torre mirador

Modelo

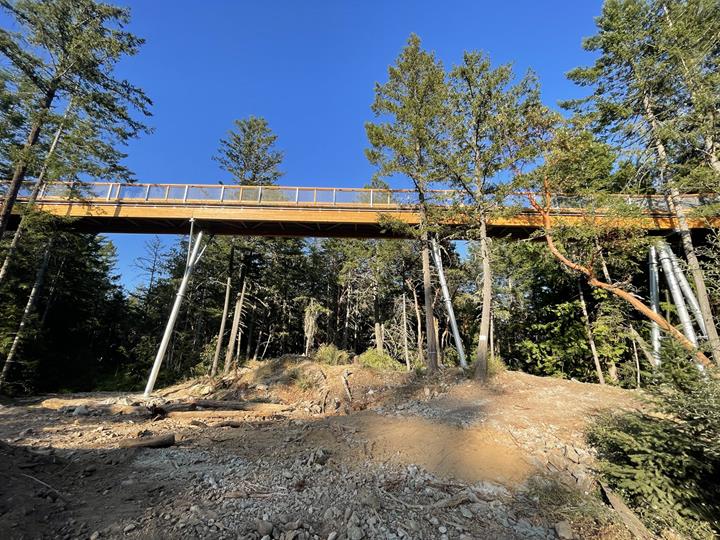

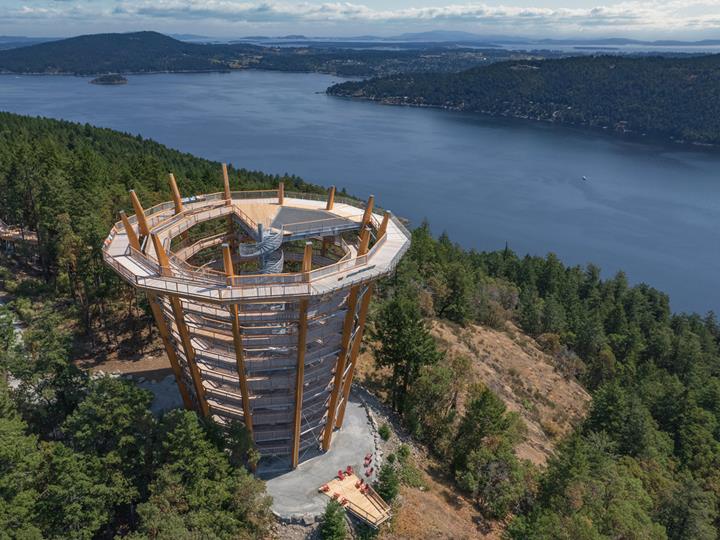

El centro de visitantes de una planta se compone por una estructura de madera maciza y ligera que contiene una cafetería. Desde allí, un sendero accesible por las copas de los árboles de 650 m de largo conduce a los visitantes a una espectacular rampa suave en espiral de 30 m hasta un mirador con impresionantes vistas de la bahía Finlayson Arm y las distantes Montañas de la costa.

La estructura

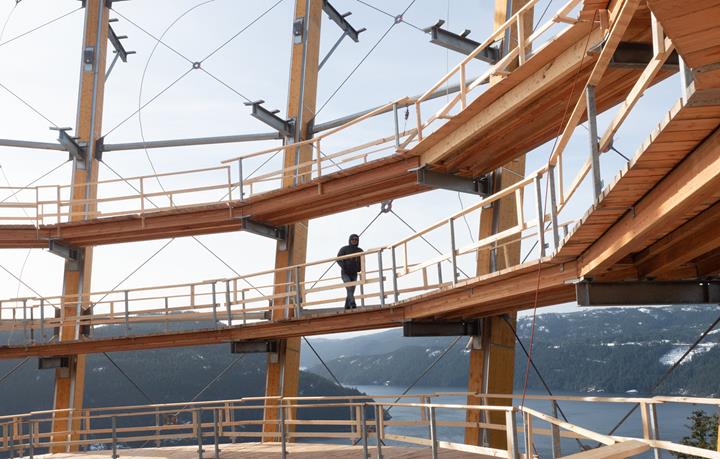

El sistema estructural principal consiste en pilares de madera laminada encolada con arriostramientos en X de acero alrededor del perímetro. Los estabilizadores de estos pilares crean una pasarela en espiral de 600 metros de largo transportando a los visitantes a la parte superior de la estructura y les da acceso a la plataforma de observación. Una escalera de caracol central de acero galvanizado proporciona una salida de emergencia.

Este proyecto tiene como objetivo proteger y mejorar los valores ecológicos del parque, colaborar con las Primeras Naciones de Canadá, equilibrar el uso público con los valores ecológicos y conectar a los visitantes con los valores naturales y el patrimonio cultural del parque.

Ubicación del proyecto

901 Trans-Canada Hwy
Malahat
BC V0R 2L0
Canadá

Palabras clave

Torre mirador Paseo por las copas de los árboles Madera Acero

  • Vistas 1665x
  • Actualizado 16. diciembre 2021
