Rozhledna a stezka korunami stromů Malahat SkyWalk na ostrově Vancouver Island, Britská Kolumbie, Kanada
Projekt zákazníka
Rozhledna a stezka korunami stromů Malahat SkyWalk se staly novým vzrušujícím výletním cílem v jižní části ostrova Vancouver Island.
| Investor |
Malahat Skywalk Corp. malahatskywalk.com |
| Statický výpočet |
Aspect Structural Engineers aspectengineers.com |
| Architektonický návrh | Muroch & Company Architecture & Planning |
| Návrh a realizace |
Kinsol Timber Systems www.kinsoltimber.com |
| 3D detailní návrh a dílenské nákresy |
Styxworks styxworks.com |
Parametry modelu rozhledny
Model

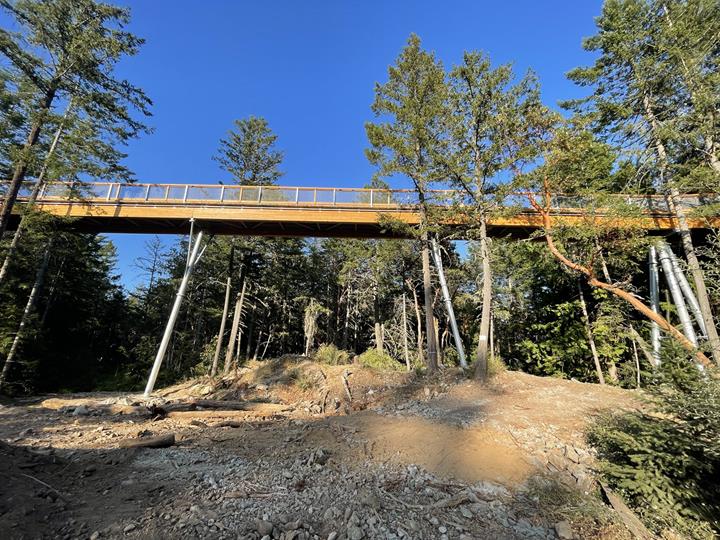

Jednopodlažní návštěvnické centrum s kavárnou má rám z rostlého a z lehkého dřeva. Odtud se návštěvníci dostanou po 650 m dlouhé stezce korunami stromů na působivou mírně zakřivenou spirálovou rampu do výšky 30 m, kde se můžou pokochat nádherným výhledem na záliv Finlayson Arm a vzdálené Pobřežní hory.
Konstrukce

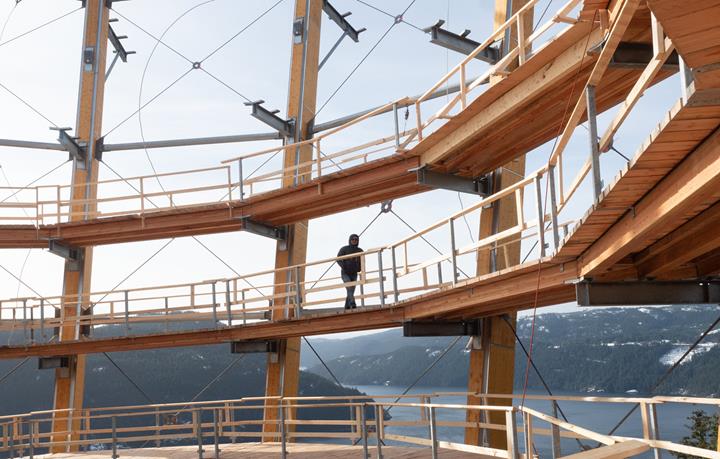

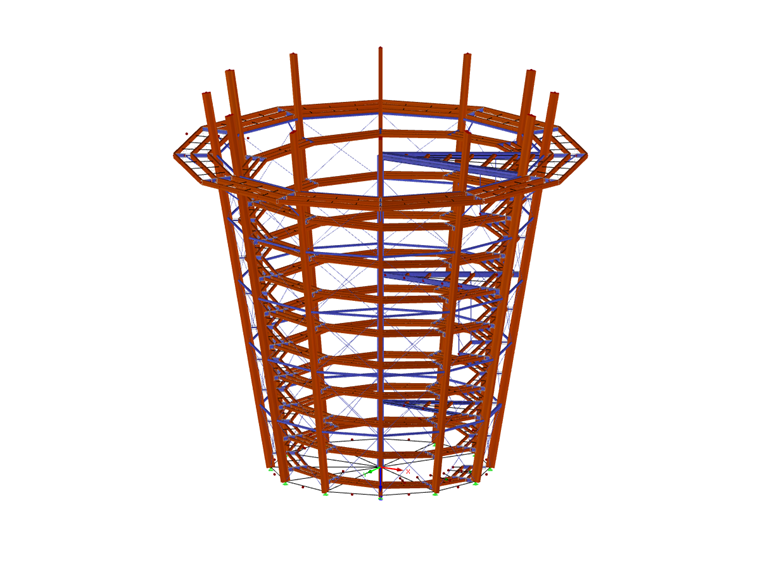

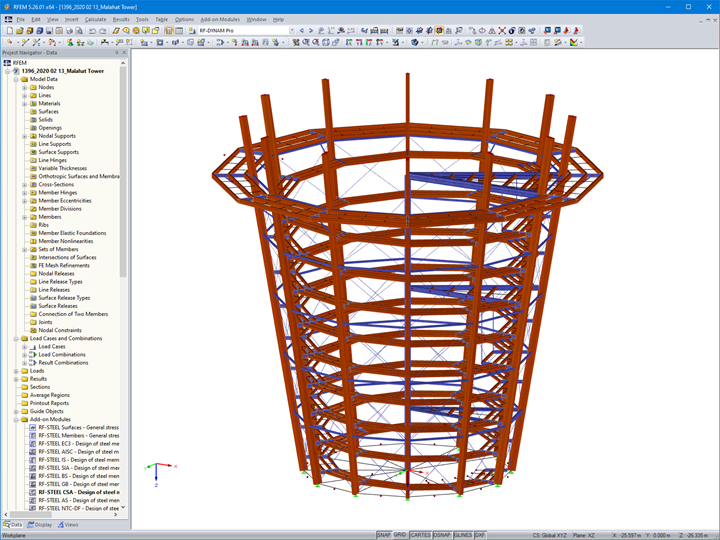

Hlavní konstrukci tvoří sloupy z lepeného lamelového dřeva s ocelovými křížovými ztuženími po obvodu. Konzolové nosníky na těchto sloupech nesou 600 m dlouhý spirálový výstup pro pěší, který vede návštěvníky nahoru na vyhlídkovou plošinu. Centrální točité schodiště z žárově pozinkované oceli slouží jako nouzový východ.
Cílem tohoto projektu je chránit a posilovat ekologické hodnoty parku, spolupracovat s původními obyvateli Kanady, vyvažovat obecný užitek ekologickými hodnotami a přiblížit návštěvníkům přírodní poklady a kulturní dědictví.
Umístění projektu
901 Trans-Canada HwyKlíčová slova
Rozhledna Stezka korunami stromů Dřevo Ocel
