Aussichtsturm und Baumwipfelpfad Malahat SkyWalk auf Vancouver Island, British Columbia, Kanada
Kundenprojekt
Der Aussichtsturm und Baumwipfelpfad Malahat SkyWalk ist ein spannendes neues Ausflugsziel im südlichen Teil von Vancouver Island.
Bauherr |
Malahat Skywalk Corp. malahatskywalk.com |
Statische Berechnung |
Aspect Structural Engineers aspectengineers.com |
Architektur | Muroch & Company Architecture & Planning |
Planung und Ausführung |
Kinsol Timber Systems www.kinsoltimber.com |
3D-Detailplanung und Werkstattzeichnungen |
Styxworks styxworks.com |

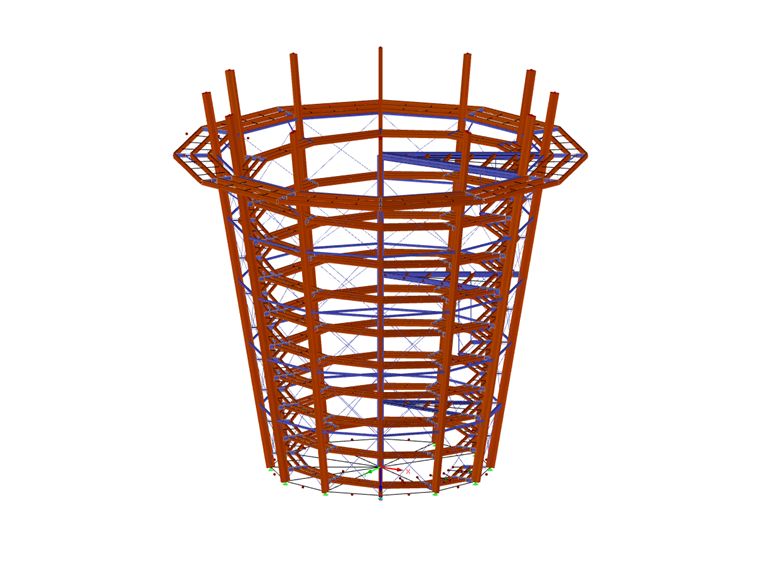

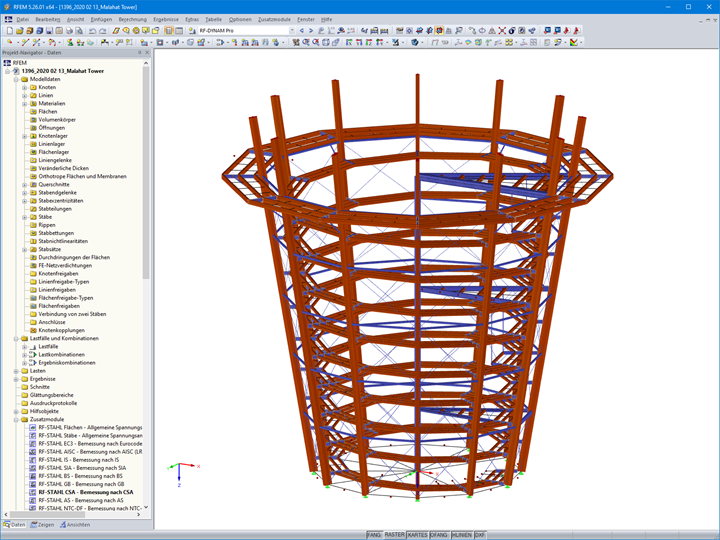

Modell-Parameter des Aussichtsturms
Modell

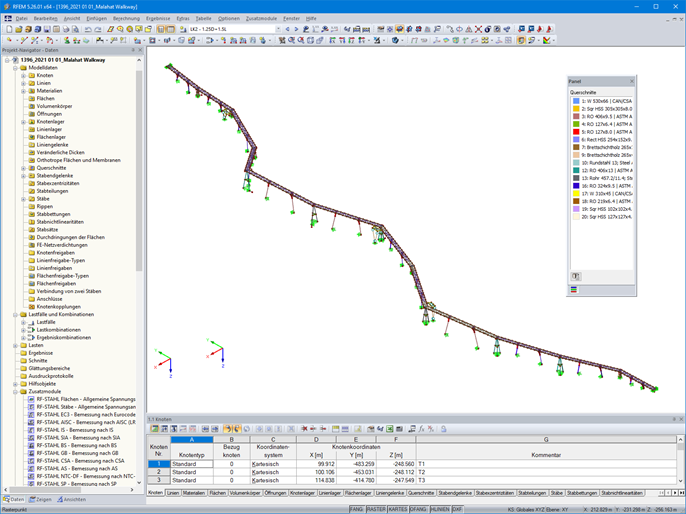

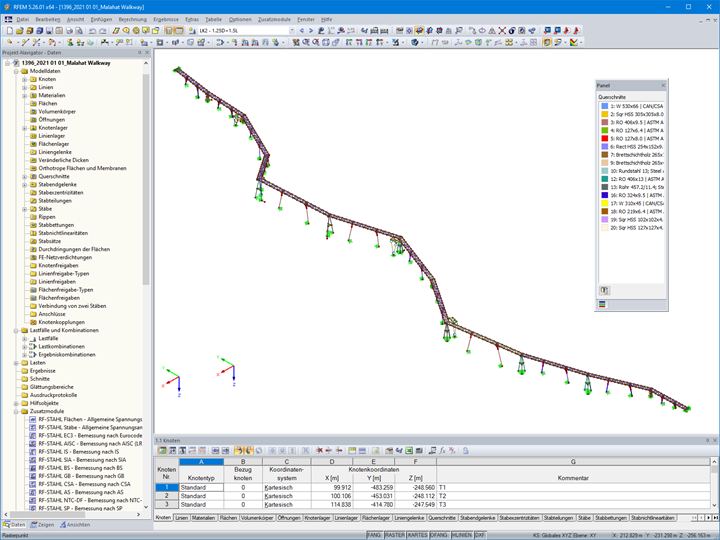

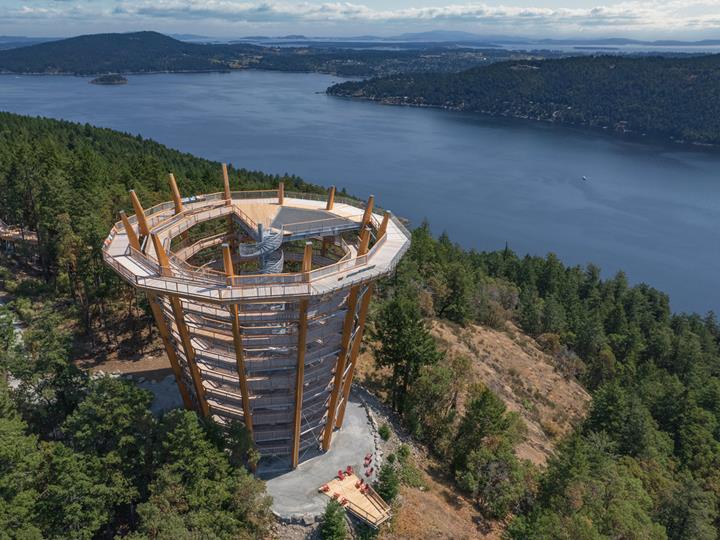

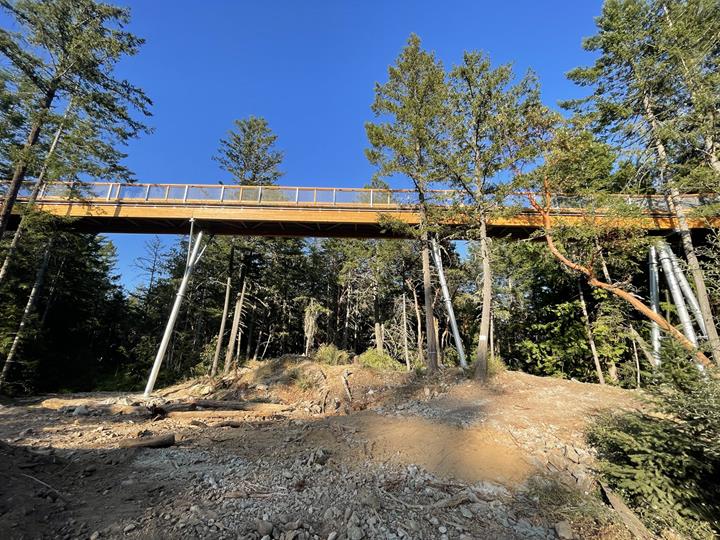

Das einstöckige Besucherzentrum besteht aus einem Vollholz- und Leichtholzrahmen und beinhaltet ein Café. Von dort führt ein 650 m langer Baumwipfelpfad die Besucher auf eine eindrucksvolle sanft geschwungene spiralförmige Rampe auf 30 m hinauf, um die herrliche Aussicht auf Finlayson Arm und die fernen Coast Mountains zu genießen.
Konstruktion

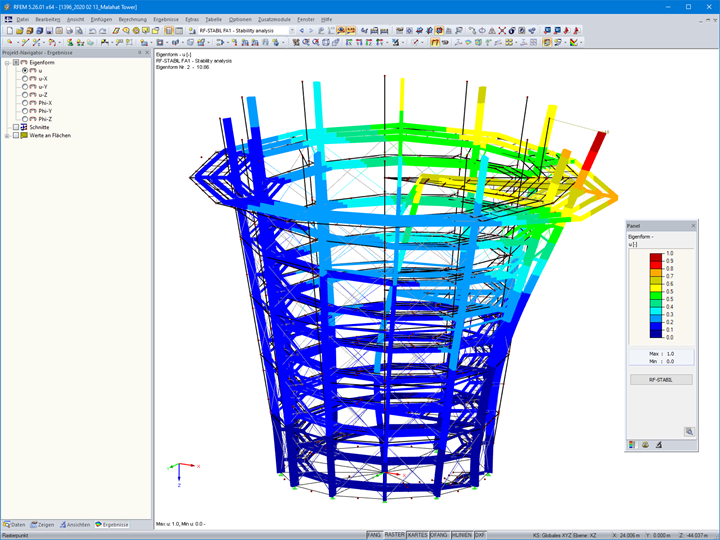

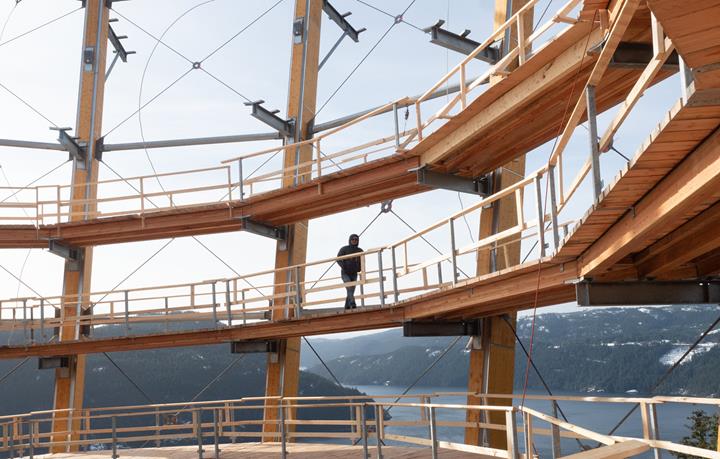

Die Hauptstruktur besteht aus Brettschichtholz-Stützen mit Kreuzverstrebungen aus Stahl rundum. Konsolträger an diesen Stützen tragen einen 600 m langen spiralförmigen Wanderweg, der die Besucher nach oben zur Aussichtsplattform führt. Eine feuerverzinkte, mittig angebrachte Wendeltreppe aus Stahl dient als Notausgang.
Das Projekt zielt darauf ab, die ökologischen Werte des Parks zu schützen und zu stärken, mit den Ureinwohnern Kanadas zusammenzuarbeiten, öffentliche Nutzung mit ökologischen Werten abzuwägen und Besuchern die Naturschätze und das Kulturerbe näherzubringen.
Projekt-Standort
901 Trans-Canada HwySchlüsselwörter
Aussichtsturm Baumwipfelpfad Holz Stahl
