Реконструкция фонда Авиценна, Международный университет Парижа, Франция

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Фонд Авиценна, ранее известный как Дом Ирана, был основан в 60-х годах прошлого века и представляет собой здание Международного университета Парижа (CIUP), в котором теперь размещается множество жилых помещений, в которых проживают студенты со всего мира и создана прекрасная ландшафтная среда. Архитектор Клод Парент полностью переработал эскизы предыдущих иранских архитекторов Мошеина Фороуги и Гейдара Гиаи, которые первоначально разработали этот проект по решению шаха Ирана Мохаммада Реза Пехлеви.

Архитектурный проект Gilles Béguin и Marie Suzanne de Ponthaud
Проектная фирма Nemo-K
Конструкторское бюро JPS Contrôle
Строительная фирма Baudin Châteauneuf

Параметры модели

Модель

Расчёт и характеристики

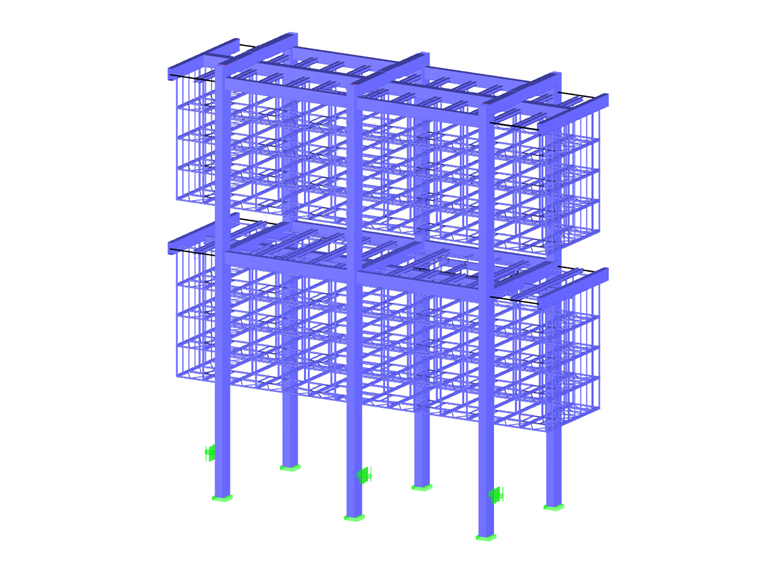

Основная стальная конструкция здания фонда Авиценны сосредоточена вокруг трёх поперечных перекладин, встроенных в основание, и балок, образующих горизонтальные рамы, которые возвышаются на 38 метров над землей, что позволяет подвесить два четырёхэтажных здания над первым этажом, что в конечном итоге образует девятиэтажный объём главного здания.

Поперечные перекладины, обрамляющие рамы, соединены друг с другом продольным краем и состоят из обновлённых сварных коробок с внутренним усилением и элементами жесткости, в то время как колонны этих рам рассчитаны одинаково. Оба блока уходят в сторону от этих колонн, а их колебания незаметно стабилизируются с помощью подкосов, соединённых с колоннами и перекрытиями 2 и 7 этажей.

Связи обеспечивают наветренные балки и железобетонные плиты, отлитые на каждом этаже по стальной обшивке и опирающиеся на поперечные стальные балки, подвешенные на фасаде и в пролёте.

Внизу находится цокольный этаж здания, который опирается на железобетонный цоколь и имеет стальную конструкцию, состоящую из ферм и прогонов, которые вертикально скреплены железобетонными стенами.

Каждая из шести колонн рамы опирается на железобетонную шахту диаметром 2 метра, которая передаёт нагрузку на известняковые слои на глубину более 22 метров.

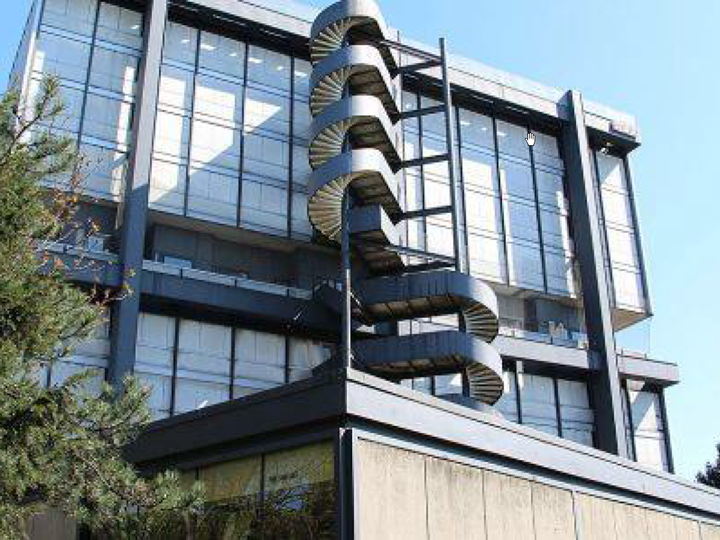

Внешняя лестница из стали, которая представляет собой настоящий шедевр в виде перевёрнутой двойной спирали, ведёт на разные уровни здания и одновременно соединяет два внутренних лифта.

Технические ограничения

Основная цель данного проекта реконструкции заключалась в том, чтобы сохранить в здании 111 комнат как для студентов, так и для преподавателей, а также воссоздать некоторые комнаты в их прежнем виде и сохранить оригинальную мебель. Это позволит проектным фирмам контролировать существующую конструкцию на предмет будущих эксплуатационных нагрузок.

Программы для расчёта конструкций

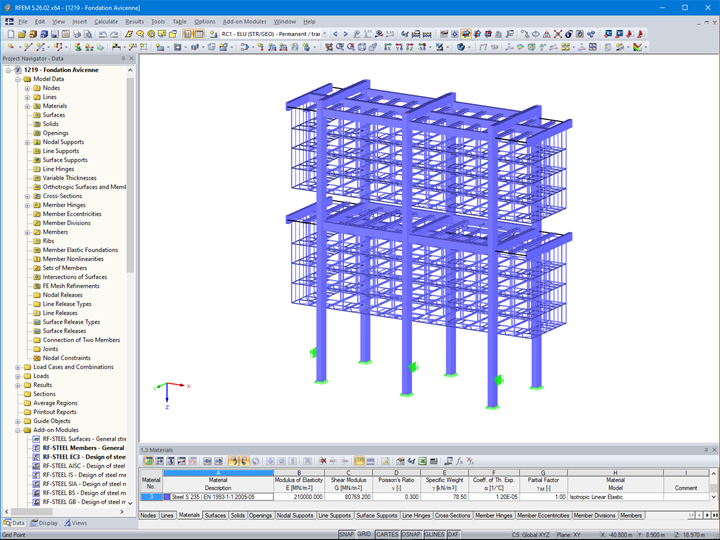

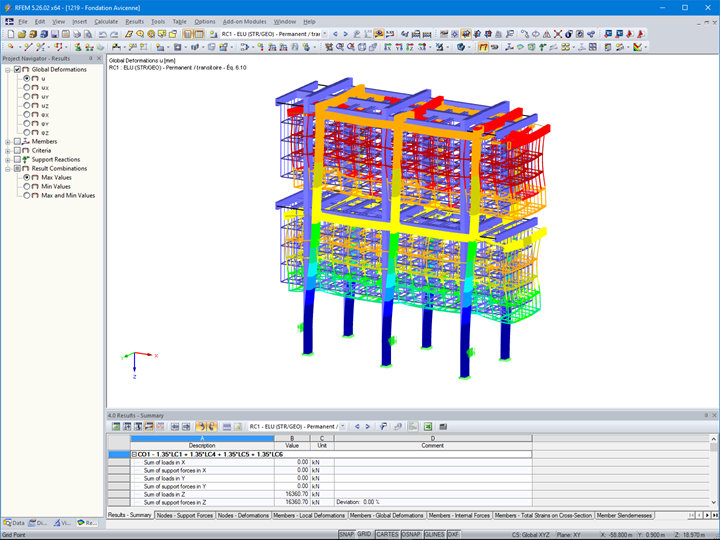

Стальная конструкция главного здания, а также действующие нагрузки (постоянные, эксплуатационные и климатические) были полностью смоделированы и рассчитаны (кроме внешней лестницы) проектной фирмой NEMO-K на этапе проектирования в программе для расчета по МКЭ RFEM а также в дополнительных модулях RF-STEEL EC3, RF-CONCRETE и RF-DYNAM Pro. Эти средства использовались для отдельной проверки стальных и железобетонных элементов, а также для проверки работы конструкции при колебаниях.

Результаты, основанные на данном моделировании, показали, что необходимо обеспечить усиление для определенных стальных конструкций, таких как части подвесной рамы, а также элементы устойчивости и связей.

Фирма Jaillet & Rouby, занимающаяся конкретно стальными конструкциями, добавила свои расчеты к результатам, полученным NEMO-K на этапе проектирования. Компания Baudin Châteauneuf в конечном итоге выполнит третий расчет на этапе реализации, который в конечном итоге позволит проверить существующие стволы фундамента, лежащие в глубоких слоях известняка.

Проектная фирма NEMO-K также занялась реконструкцией фасадных элементов, начиная от простых столярных изделий и остекления до филёночных панелей, теплоизоляции и солнцезащиты, с использованием современных материалов, что позволило значительно улучшить термоакустические характеристики, а также воздухо- и водонепроницаемость.

Расположение проекта

27 D Bd Jourdan
75014 Париж
Франция

Ключевые слова

Стальная конструкция RFEM RF-STEEL RF-STEEL EC3 RF-DYNAM Pro
