Sanace koleje Fondation Avicenne, Mezinárodní univerzitní město v Paříži (CIUP), Francie

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Kolej Fondation Avicenne, bývalý Íránský pavilon zřízený v 60. letech 20. století, je součástí Mezinárodního univerzitního města v Paříži (CIUP), které dnes zahrnuje celou řadu kolejí, v nichž jsou ubytováni studenti z celého světa, a také mimořádný krajinný park. Architekt Claude Parent kompletně přepracoval původní návrhy, jimiž byli íránským šáhem Muhammadem Rezou pověřeni íránští architekti Mosheine Foroughi a Heydar Ghiai.

Architektonický návrh Gilles Béguin a Marie Suzanne de Ponthaud
Statický výpočet Nemo-K
Kontrolní výpočet JPS Contrôle
Stavba Baudin Châteauneuf

Parametry modelu

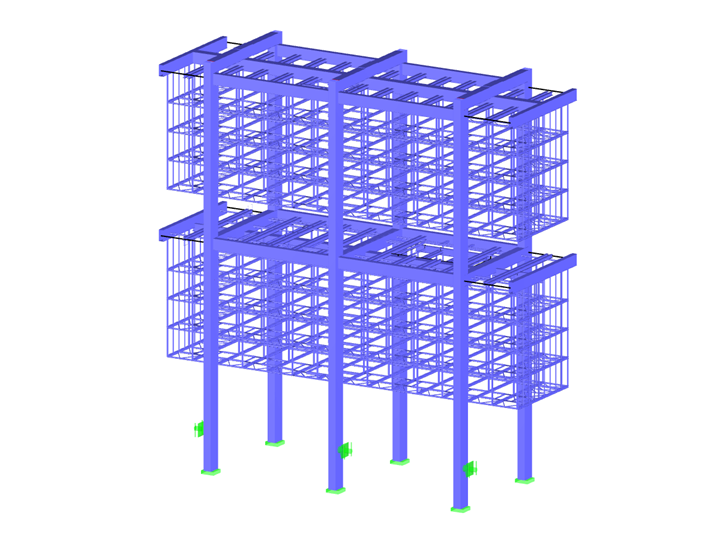

Model

Návrh a zvláštnosti

Hlavní ocelovou konstrukci koleje Fondation Avicenne představují tři příčné rámy, které jsou v patě vetknuty, spolu s nosníky, které tvoří vodorovné rámy 38 metrů nad zemí. Tento celek umožnil zavěsit dva bloky vždy se čtyřmi podlažími nad přízemní budovou, čímž nakonec vznikla stavba s devíti podlažími.

Příčníky rámů jsou navzájem spojeny podélným nosníkem a jsou tvořeny vnitřně zesílenými a ztuženými svařovanými komorovými průřezy, stejně jako sloupy rámů. Oba bloky se jako by vznášejí v určité vzdálenosti od sloupů a jejich kmitání je velmi nenápadně stabilizováno jednoduchým přichycením ke sloupům a deskám 2. a 7. podlaží.

Ztužení zajišťují prutové prvky a betonové desky v každém podlaží, lité na ocelový plech a uložené na ocelových příčných nosnících, které jsou samy zavěšeny na fasádě a v poli.

Dole se nachází přízemní budova založená na železobetonovém suterénu, jejíž ocelová konstrukce z nosníků a vaznic je svisle vyztužena betonovými stěnami.

Každý z šesti rámových sloupů je vložen do betonové šachty vždy o průměru 2 metry, která odvádí zatížení do vápencových vrstev až do hloubky více než 22 metrů.

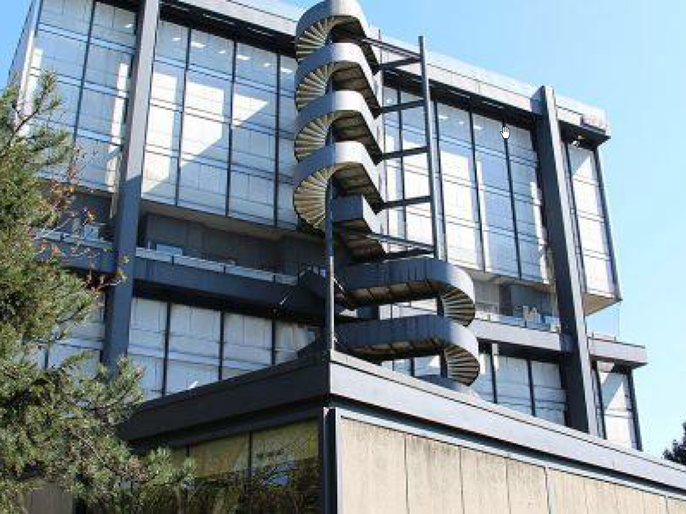

Vnější ocelové schodiště, které představuje skutečně působivý počin díky svému dvojitému obrácenému zatočení, zajišťuje přístup do různých podlaží a zároveň propojuje oba vnitřní výtahy.

Technické požadavky

Při sanaci měl být zachován hlavní účel této budovy, a proto bylo zřízeno 111 pokojů pro studenty a akademické pracovníky; některé pokoje byly zrenovovány podle své původní podoby, a projekční kanceláře tak mohly dimenzovat stávající konstrukci na budoucí užitná zatížení.

Posouzení

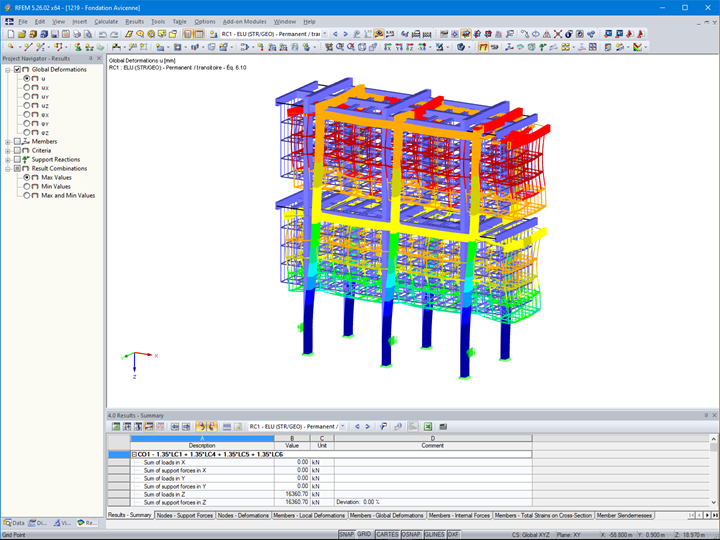

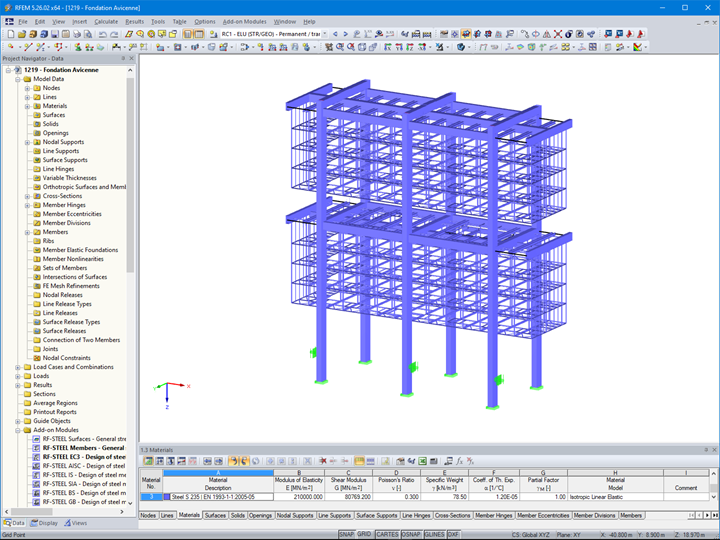

Ocelová konstrukce hlavní budovy a také působící zatížení (stálá, užitná a klimatická zatížení) byly ve fázi návrhu kompletně modelovány a posouzeny (vyjma vnějšího schodiště) projekční kanceláří NEMO-K pomocí programu RFEM pro výpočty konstrukcí metodou konečných prvků a pomocí přídavných modulů RF-STEEL EC3, RF-CONCRETE a RF-DYNAM Pro. Přídavné moduly posloužily k samostatnému ověření ocelových a betonových prvků a také chování konstrukce při kmitání.

Toto modelování ve výsledcích ukázalo, že určité ocelové prvky, jako závěsné díly a také některé stabilizační a ztužující prvky, vyžadují výztuž.

Kancelář Jaillet & Rouby, která se specializuje na ocelové konstrukce, připojila své výpočty k výsledkům, které NEMO-K stanovila ve fázi návrhu. Společnost Baudin Châteauneuf nakonec provede ve fázi realizace třetí výpočet, kterým bude možné ověřit základové šachty spočívající na hlubokých vápencových vrstvách.

Projekční kancelář NEMO-K analyzovala také možnosti rekonstrukce fasádních prvků, od jednoduchých truhlářských prací a zasklení až po výplňové panely, tepelnou izolaci a ochranu proti slunci, za použití současných materiálů, které umožňují výrazně zlepšit termo-akustické vlastnosti a také vzduchotěsnost a vodotěsnost.

Umístění projektu

27 D Bd Jourdan
75014 Paříž
Francie

Klíčová slova

Ocelové konstrukce RFEM RF-STEEL RF-STEEL EC3 RF-DYNAM Pro
