Reabilitação da Fondation Avicenne, Cité Internationale Universitaire de Paris, França

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

A Fondation Avicenne, anteriormente conhecida como Maison de l 'Iran, criada nos anos 60, é um edifício da Cité Internationale Universitaire de Paris (CIUP) que funciona como residência universitária e alberga estudantes de todas as nacionalidades num parque paisagístico excecional. O arquiteto Claude Parent redesenhou completamente os esboços dos arquitetos iranianos Mosheine Foroughi e Heydar Ghiai, que originalmente conceberam este projeto decidido pelo xá do Irão Mohammad Reza.

Arquiteto Gilles Béguin e Marie Suzanne de Ponthaud
Gabinete de engenharia Nemo-K
Gabinete de controlo de projetos JPS Contrôle
Empresa de construção Baudin Châteauneuf

Parâmetros do modelo

Modelo

Conceção e funcionamento

A estrutura principal em aço da Fondation Avicenne é composta por três travessas, encaixadas na base com vigas que formam pórticos horizontais que se elevam a 38 metros acima do solo, permitindo a suspensão de dois conjuntos de quatro pisos sobre um edifício de rés do chão para obter, finalmente, o edifício principal de nove pisos.

As travessas que delimitam os pórticos estão unidas entre si por um bordo longitudinal e são compostas por caixas soldadas reconstruídas com armaduras internas e reforços enquanto os pilares desses pórticos seguem o mesmo plano de dimensionamento. Os dois blocos afastam-se destes pilares e a sua oscilação é discretamente estabilizada por escoras unidas aos pilares e pisos dos pisos 2 e 7.

O contraventamento é assegurado por vigas de vento e por lajes de betão em cada piso, fundidas em chapas de aço e apoiadas em vigas de aço transversais, que se encontram suspensas na fachada e no vão.

O edifício do rés do chão está assente sobre uma cave de betão armado que apresenta uma estrutura de aço constituída por vigas e madres, as quais são reforçadas verticalmente por paredes de betão.

Cada um dos seis pilares do pórtico é suportado por um poço de betão com um diâmetro de dois metros, transferindo as cargas para as camadas de calcário a uma profundidade superior a 22 metros.

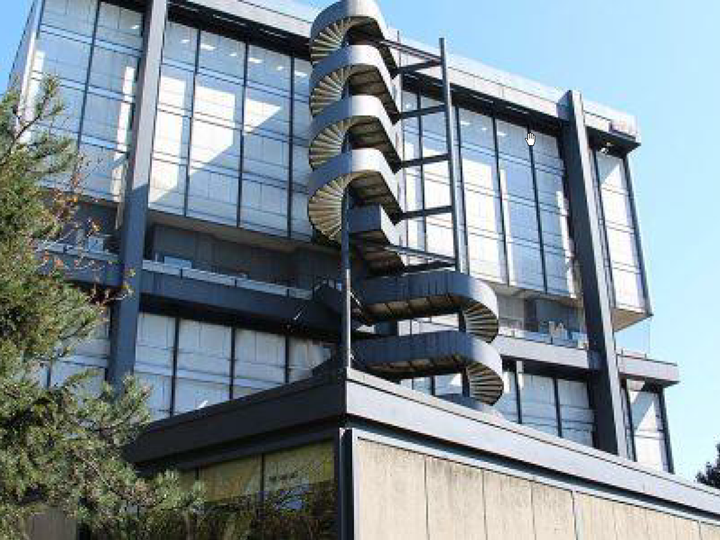

A escada exterior em aço, uma verdadeira obra-prima que se destaca pelas suas espirais duplas invertidas, conduz aos diferentes pisos e efetua, simultaneamente, a ligação aos dois elevadores interiores.

Condições técnicas

Este projeto de reabilitação consistiu em preservar a finalidade principal do edifício com a construção de 111 quartos para estudantes e investigadores, bem como a renovação de alguns quartos mantendo a configuração e o mobiliário original restaurado, o que permitiu aos gabinetes de projeto dimensionar a estrutura existente tendo em conta as futuras cargas de utilização.

Software de cálculo estrutural

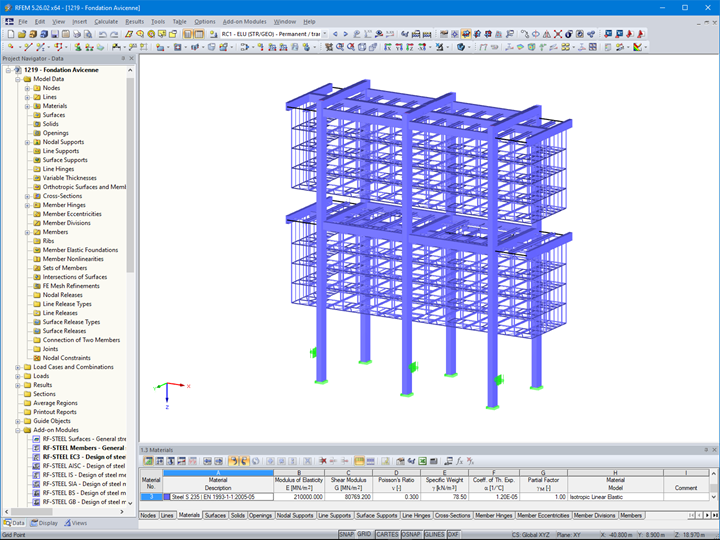

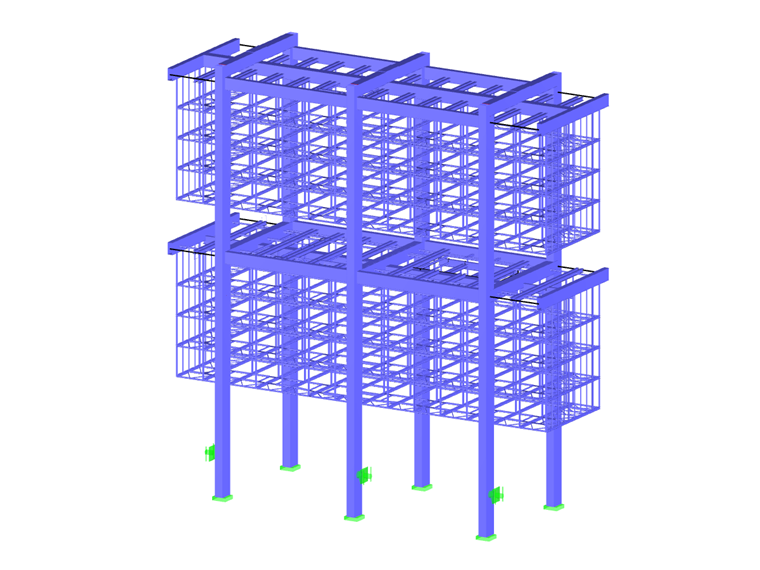

A estrutura em aço do edifício principal, bem como as cargas atuantes (cargas permanentes, variáveis e climáticas) foram inteiramente modeladas e dimensionadas (exceto para a escada exterior) pelo gabinete de engenharia NEMO-K durante a fase de planeamento utilizando o software de cálculo de elementos finitos RFEM e os módulos adicionais RF-STEEL EC3, RF-CONCRETE e RF-DYNAM Pro. Os módulos adicionais foram utilizados para verificar separadamente os elementos de aço e betão, bem como o comportamento de vibração da estrutura.

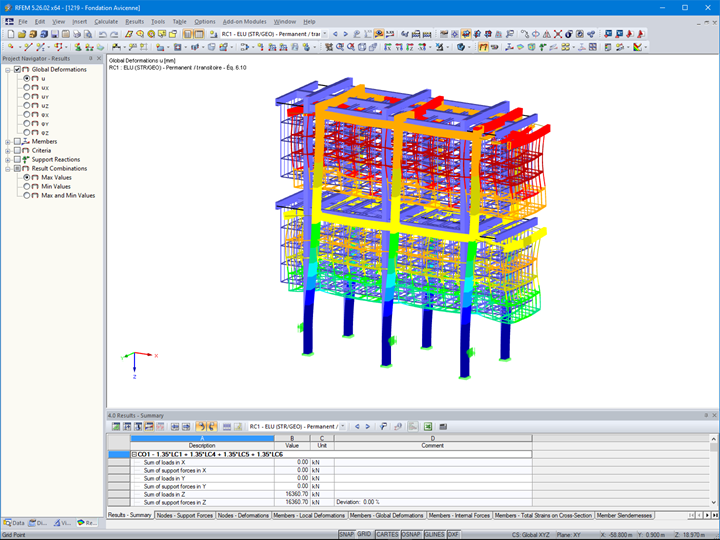

Com base nesta modelação, os resultados enfatizaram a necessidade de reforçar componentes estruturais de aço específicos, tais como partes do pórtico de suspensão, bem como elementos de estabilização e contraventamento.

O gabinete Jaillet & Rouby, que trata especificamente de estruturas em aço, somou os seus cálculos aos resultados obtidos pela NEMO-K durante a fase de planeamento. A empresa Baudin Châteauneuf irá realizar um terceiro cálculo durante a fase de execução, o que irá permitir verificar os poços de fundação existentes apoiados nas camadas profundas de calcário.

O gabinete de engenharia NEMO-K também assumiu a reconstrução de elementos da fachada, desde simples trabalhos de carpintaria e envidraçamento a painéis de enchimento, isolamento térmico e proteção solar, utilizando materiais modernos, melhorando assim consideravelmente os desempenhos termoacústicos, bem como a estanqueidade ao ar e à água.

Local do projeto

27 D Bd Jourdan
75014 Paris
França

Palavras-chave

Estrutura de aço RFEM RF-STEEL RF-STEEL EC3 RF-DYNAM Pro
