Przebudowa Fondation Avicenne, Cité Internationale Universitaire de Paris, Francja

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Fondation Avicenne, dawniej znany jako Maison de l'Iran, utworzony w latach 60. XX wieku, jest budynkiem Cité Internationale Universitaire de Paris (CIUP). Obecnie pełni rolę akademiku dla studentów z całego świata, zapewniając powierzchnię mieszkalną w niezwykłym otoczeniu. Architekt Claude Parent całkowicie przeprojektował szkice pierwszych irańskich architektów Mosheine Foroughi i Heydar Ghiai, którzy pierwotnie stworzyli projekt na zlecenie Mohammada Rezy Pahlawiego, ówczesnego szacha Iranu.

Architekt Gilles Béguin i Marie Suzanne de Ponthaud
Biuro inżynierskie Nemo-K
Biuro kontroli projektów JPS Contrôle
Wykonawca Baudin Châteauneuf

Parametry modelu

Model

Projekt i funkcje

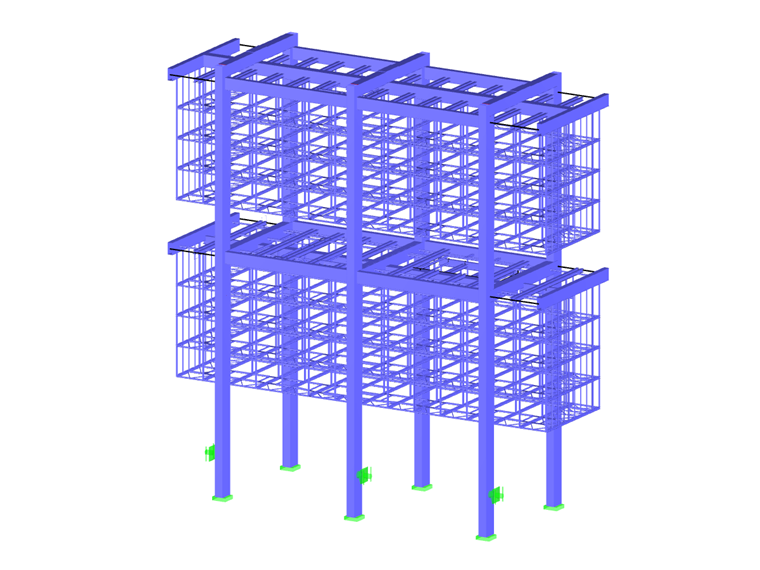

Główna konstrukcja stalowa Fondation Avicenne oparta jest na trzech głównych dźwigarach poprzecznych, które w połączeniu z innymi belkami tworzą poziome ramy, wznoszące się do 38 metrów nad ziemią. Do ram-rusztów podwieszone zostały ponad budynkiem parteru dwa segmenty po cztery piętra każdy, tworząc wspólnie dziewięciokondygnacyjny obiekt główny.

Belki poprzeczne ram połączone są ze sobą dźwigarami krawędziowymi wykonanymi ze spawanych skrzynek z usztywnieniami wewnętrznymi. Podobnie wykonano słupy ram.  Dwa bloki pięter zawieszone są w pewnej odległości od słupów, a ich kołysanie jest dyskretnie stabilizowane za pomocą podpór połączonych jedynie ze słupami i stropami na poziomie kondygnacji 2 oraz 7.

Stężenie przeciwwiatrowe zapewniają wiatrownice oraz płyty betonowe wylane na każdym poziomie na deskowaniu traconym z blachy fałdowej i wsparte na metalowych belkach poprzecznych. Te z kolei podparte są w fasadzie i w przęśle.

Poniżej kondygnacji podwieszonych znajduje się posadowiony na żelbetowej piwnicy budynek parterowy, o konstrukcji stalowej składającej się z kratowych dźwigarów i płatwi, stężonych przez ściany betonowe.

Każdy z sześciu słupów ram głównych podparty jest na betonowym szybie o średnicy 2 metrów, który sięga ponad 22 metry w głąb warstw wapiennych podłoża.

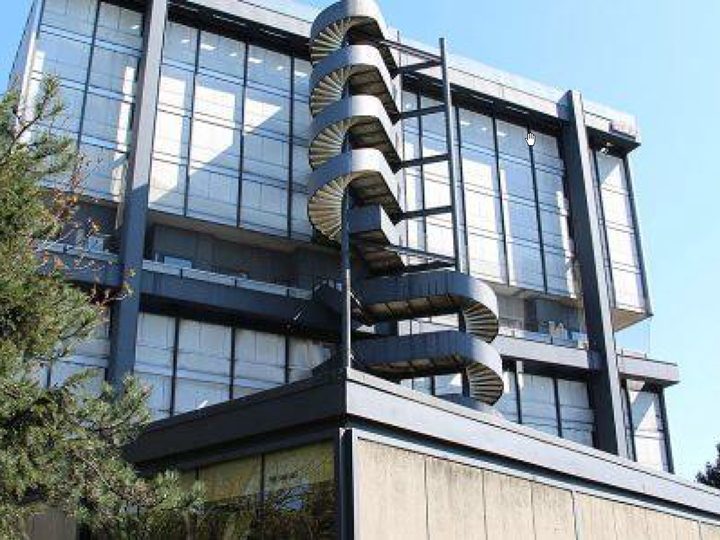

Zewnętrzne schody wykonano ze stali. Są prawdziwym arcydziełem, gdyż tworzą odwrócone podwójne spirale. Oprócz tego, że prowadzą do różnych poziomów pomieszczeń, jednocześnie łączą dwie wewnętrzne windy.

Ograniczenia techniczne

Projekt renowacji polegał na zachowaniu głównej roli obiektu, czyli zapewnienie 111 pomieszczeń mieszkalnych dla studentów i pracowników naukowych oraz na odtworzeniu niektórych pomieszczeń w ich oryginalnym układzie i z odrestaurowanym umeblowaniem. Umożliwi to projektantom monitorowanie istniejącej konstrukcji pod kątem przyszłych obciążeń użytkowych.

Oprogramowanie do obliczeń konstrukcyjnych

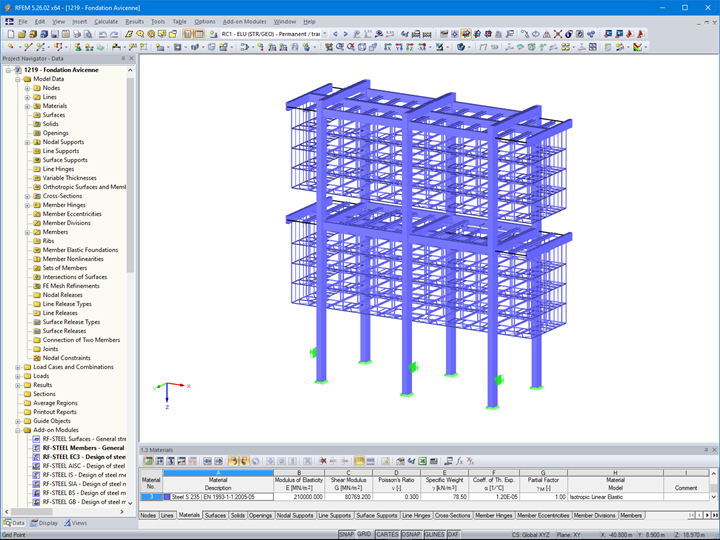

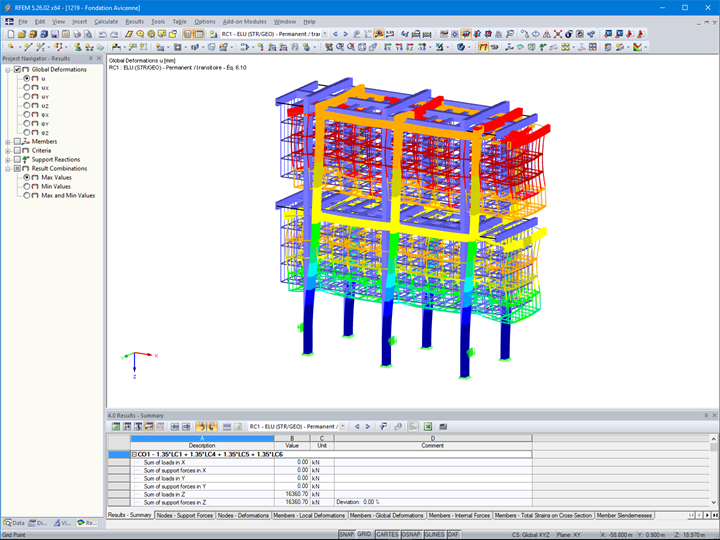

Konstrukcja stalowa budynku głównego oraz obciążenia (stałe, eksploatacyjne i klimatyczne) zostały w całości zamodelowane i zaprojektowane na etapie projektowym (z wyjątkiem zewnętrznej klatki schodowej) przez biuro inżynierskie NEMO-K z wykorzystaniem programu RFEM oraz modułów dodatkowych RF-STEEL EC3, RF-CONCRETE i RF-DYNAM Pro. Przy użyciu tych programów sprawdzono osobno elementy stalowe i betonowe oraz zachowanie konstrukcji w zakresie drgań.

Modelowanie wykazało, że konieczne jest wzmocnienie określonych elementów konstrukcyjnych ze stali, takich jak części ramy podwieszenia, a także elementy usztywniające i stężenia.

Firma Jaillet & Rouby, specjalizująca się w konstrukcjach stalowych, uzupełniła jeszcze na etapie projektowym obliczenia firmy NEMO-K. Trzecie obliczenia zostaną wykonane przez Baudin Châteauneuf na etapie realizacji. Wszystkie analizy pozwolą na sprawdzenia istniejących szybów fundamentowych posadowionych na warstwach wapienia.

Biuro inżynierskie NEMO-K skupiło się również na przebudowie elementów fasadowych, począwszy od prostej stolarki i przeszkleń po panele wypełniające, izolację termiczną i ochronę przeciwsłoneczną. Dzięki użyciu nowoczesnych materiałów, znacznie poprawiono właściwości termoakustyczne, a także wodoszczelność całości i szczelność powietrzną pomieszczeń w budynku.

Lokalizacja projektu

27 D Bd Jourdan
75014 Paryż
Francja

Słowa kluczowe

Konstrukcja stalowa RFEM RF-STEEL RF-STEEL EC3 RF-Dynam Pro
