法国巴黎国际大学城阿维森纳基金会建筑翻新改造工程

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

阿维森纳基金会成立于20世纪60年代。该建筑大楼是巴黎国际大学城的一部分,内部设有许多房间,周围环境非常优美,来自世界各地的学生都可以在这里住宿。 该建筑的原始设计由当时的伊朗国王决定,并由伊朗建筑师 Mosheine Foroughi 和 Heydar Ghiai 共同完成。对于翻新改造工程,建筑师 Claude Parent 完全进行了重新设计。

建筑设计 Gilles Béguin & Marie Suzanne de Ponthaud
工程公司 Nemo-K
设计审核 JPS Contrôle
建筑公司 Baudin Châteauneuf

模型参数

模型

设计和功能

该建筑的钢结构主要由三个落地钢框架构成,高度为 38 米。整体建筑共 9 层,底层以上分为两个部分,每部分各四层,悬挂在底层之上。

框架四周的横梁截面为内部带有加劲肋的箱型截面。 这两组悬挂结构通过斜撑稳固在距框架柱一定距离的地方,该斜撑只与二层和七层的柱子和楼板相连。

支撑体系由每层楼的抗风柱和混凝土楼板构成。

该建筑一层结构包括钢梁、钢檩条以及混凝土墙体。

六个框架柱下分别为直径 2 米的混凝土独立基础,这些基础建在超过 22 米深的石灰岩层中。

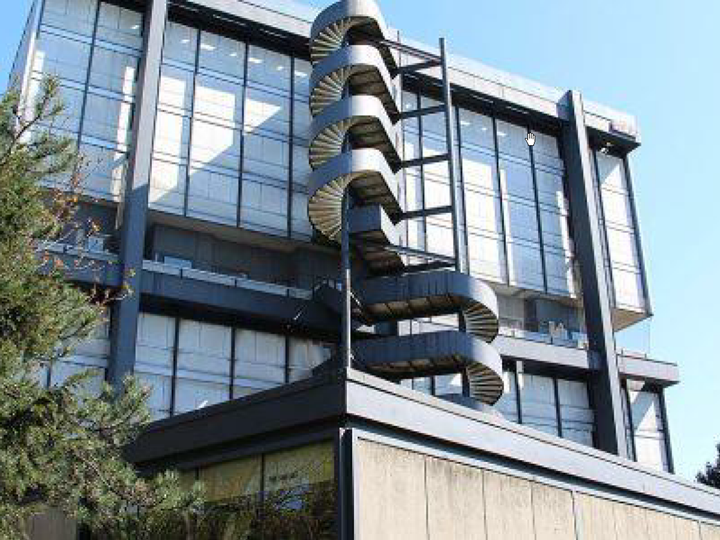

钢结构外楼梯不仅可以通向各个楼层,而且还与两个内部电梯相连。它特殊的双螺旋形式令人印象深刻。

技术要求

翻新改造工程的主要目的是为学生和学者提供 111 个房间。其中一些房间按照原貌进行了翻新,使设计人员可以根据将来的荷载作用对现有结构进行设计计算。

计算软件

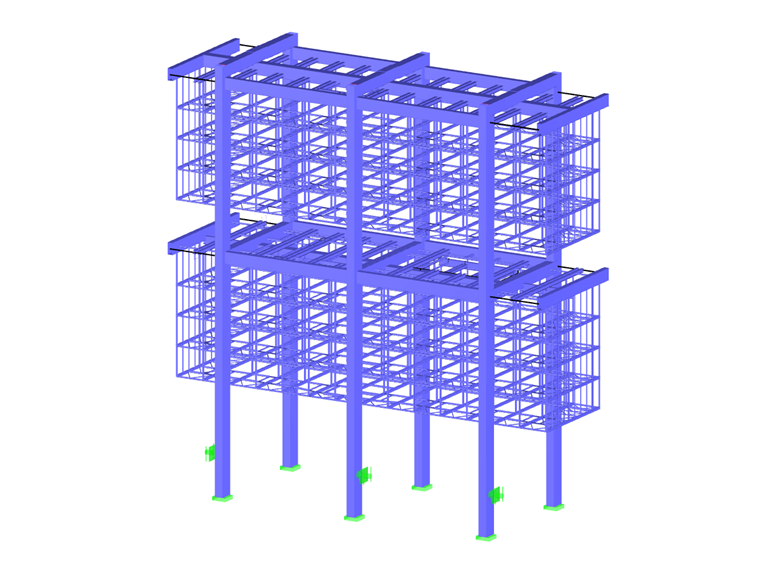

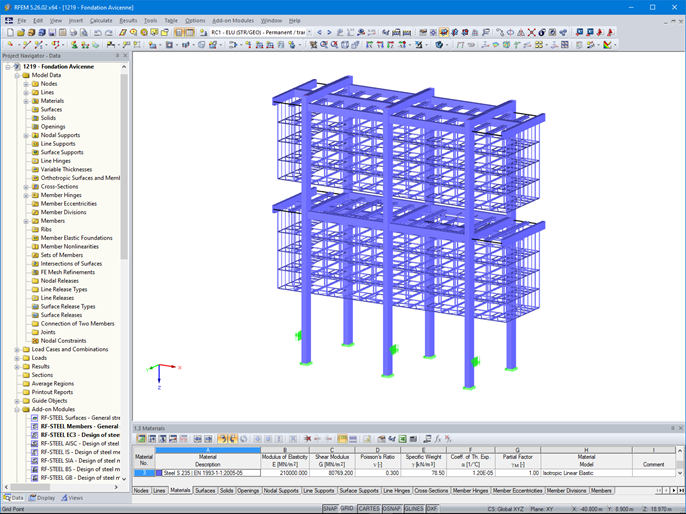

在初步设计阶段,NEMO-K 工程公司使用了 RFEM 以及附加模块 RF-STEEL EC3、RF-CONCRETE 和 RF-DYNAM Pro 对该项目的钢结构部分(不包括外楼梯)进行了完整的建模和设计。 这三个附加模块分别用于钢结构构件的设计、混凝土构件的设计和整个结构的动力分析。

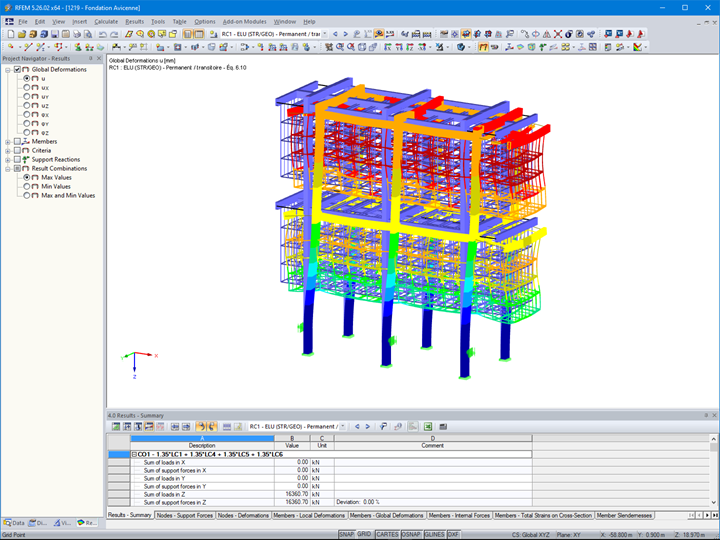

通过计算结果可以清楚地评估哪些钢构件需要进行调整。

然后,专门从事钢结构设计的 Jaillet & Rouby 公司,再将它们的计算整合到 NEMO-K 在初步设计阶段的计算结果中。 最后,Baudin Châteauneuf 公司又进行了第三次计算,并且对建在石灰岩层中的混凝土独立基础进行了验算。

NEMO-K 公司还负责了外墙部分的翻修重建,从木工和玻璃幕墙到填充板,以及保温隔热和遮阳处理,都采用了现代材料,极大地提高了建筑的保温隔热和隔音性能,以及气密和水密性。
