Стеклянная крыша в отеле Ritz, Мадрид, Испания

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Ritz Hotel - это 5-звёздочный отель класса люкс в Мадриде, построенный в 1910 году для короля Альфонсо XIII. В настоящее время, спустя более чем 100 лет с момента постройки, здание проходит полную реконструкцию.

Архитектурный проект Rafael de La-Hoz
Мадрид, Испания
www.rafaeldelahoz.com
Расчёт конструкций и строительство Bellapart
Les Preses, Каталония, Испания
www.bellapart.com

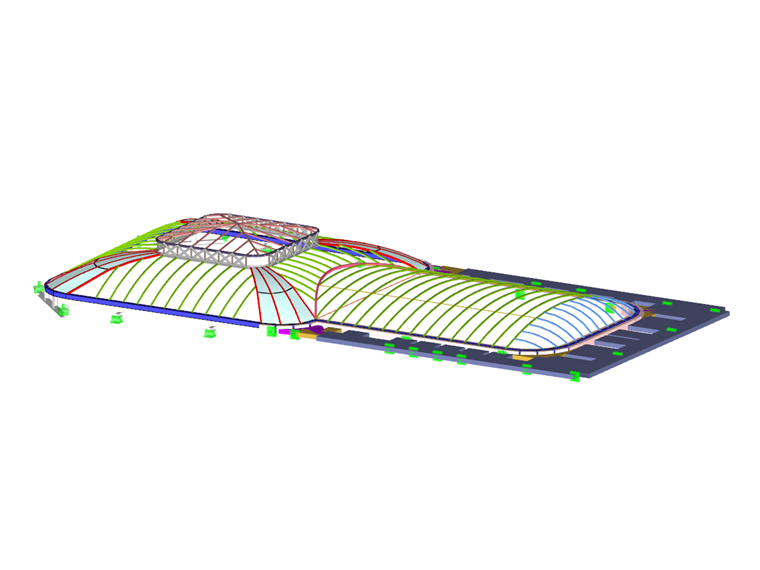

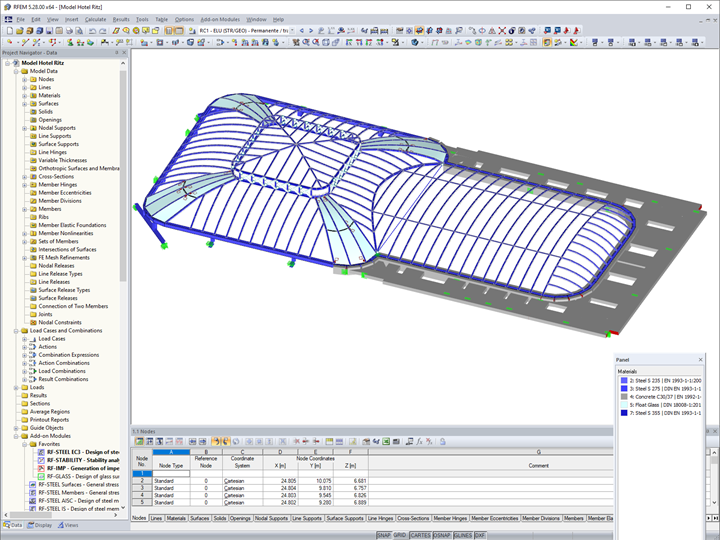

Модель

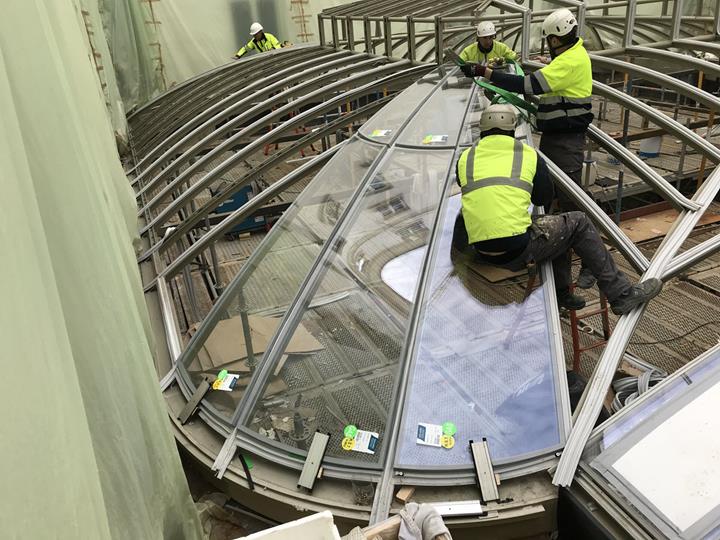

Помимо прочего, в ходе работ над главным залом был установлен новый стеклянный потолок, вдохновленный дизайном старого стеклянного купола, который был покрыт непрозрачными пластинами в ходе предыдущих реконструкций.

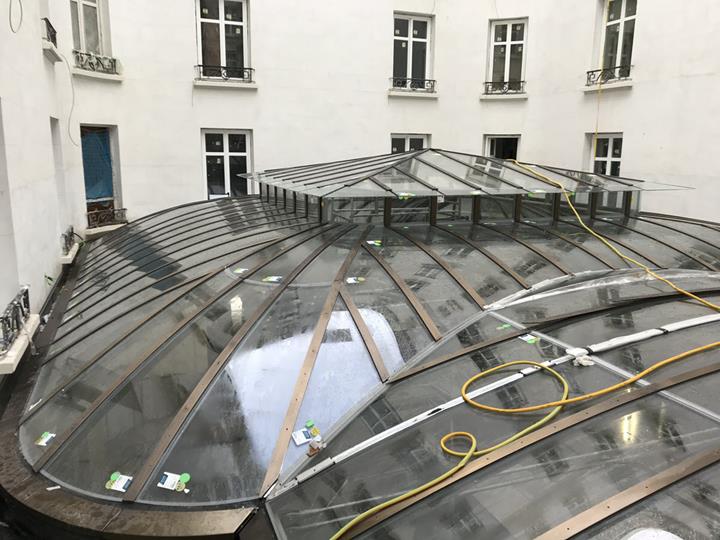

Он состоит из двух частей: более низкого свода размером ок. 13,1 х 8,8 м и высокого трапециевидного купола со скругленными углами приблизительно 11,9 x 13,4 м. На её вершине будет установлена пирамида с основанием ок. 5 х 5 м и высотой 3 м.

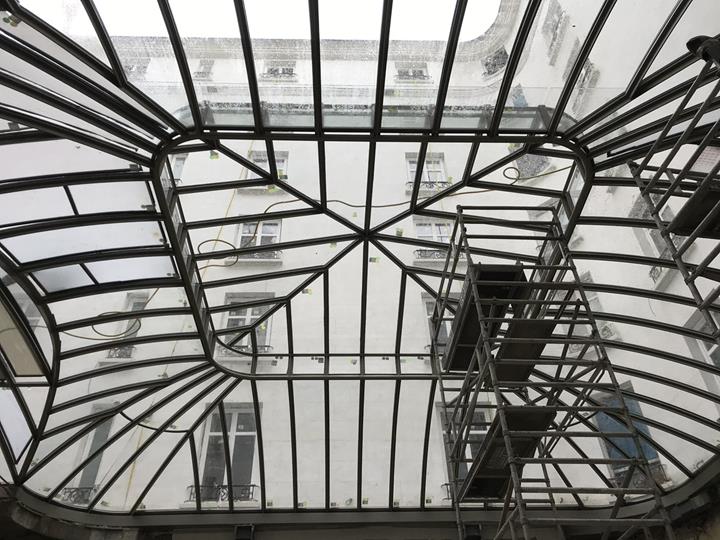

В конструкции были использованы тонкие сварные тавровые профилей из стали, соединенные небольшими четырехугольными пластинами, на которые уложены стеклянные панели. Стеклянные панели обеспечивают дополнительную устойчивость узких секций в углах купола. Сварные балки и трос образуют жесткое кольцо, завершающее конструкцию купола. Прямоугольная пирамида на вершине купола является одновременно сжимающим кольцом для нагрузок в плоскости и балкой Виренделя для вертикальных нагрузок. Несущие балки cварены между собой и образуют незаметное соединение, эффективно поглощающее нагрузку.

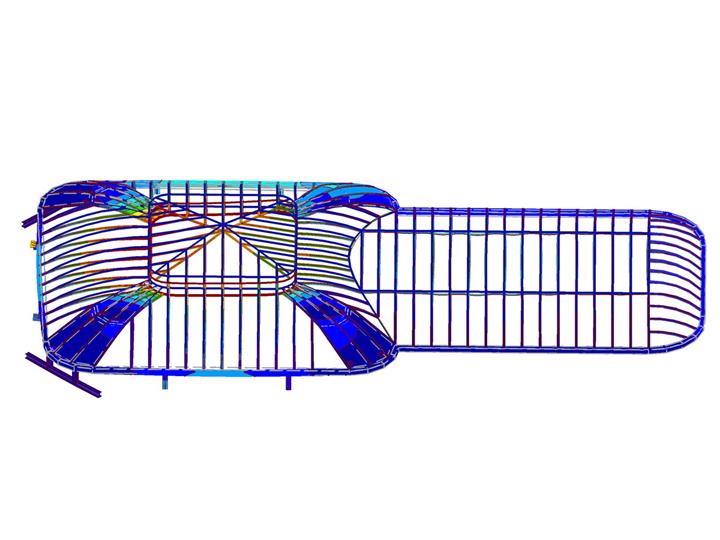

Устойчивость конструкции была проверена с учётом степени свободы при кручении с депланацией, эффектов второго порядка, а также общих и местных несовершенств.

Расположение проекта

Отель Mandarin Oriental Ritz,
Pl. de la Lealtad, 5, 28014 Мадрид
Испания

Ключевые слова

Верхнее освещение Стеклянная крыша Стальные конструкции Устойчивость
