西班牙马德里丽兹酒店玻璃屋顶

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

丽兹酒店是马德里的一家五星级豪华酒店。 它是由阿方索十三世国王在 1910 年建造的一个皇家酒店。 在经历了 100 多年后,目前正在进行全面翻修。

建筑设计 Rafael de La-Hoz
Madrid, Spain
www.rafaeldelahoz.com
结构分析与设计 Bellapart
Les Preses, Catalonia, Spain
www.bellapart.com

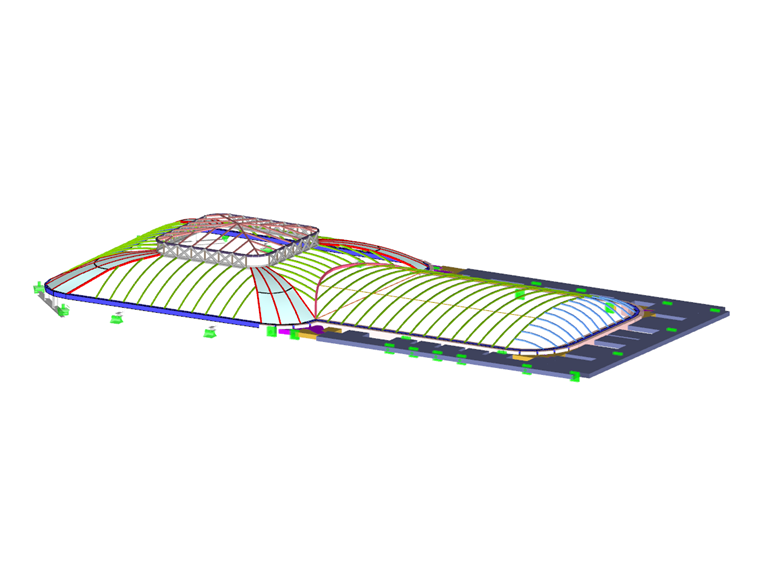

模型

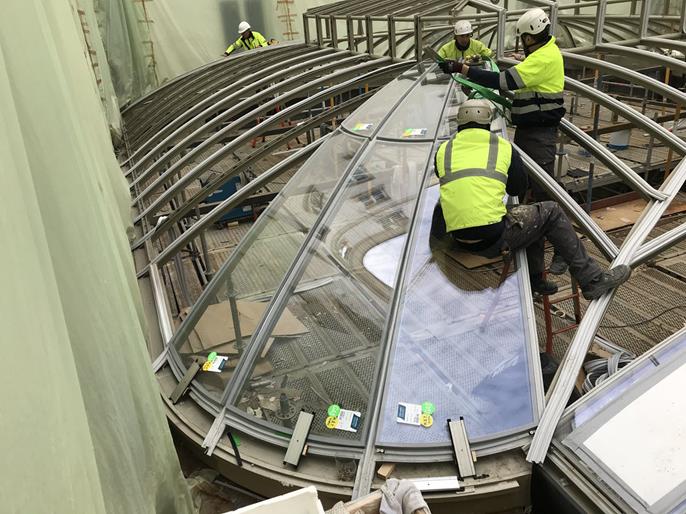

翻修工程包括在主厅上方新建一个大型玻璃屋顶。 它的设计灵感来自最初的原始设计。在之前的翻修中,此处使用了不透明的板材进行覆盖。

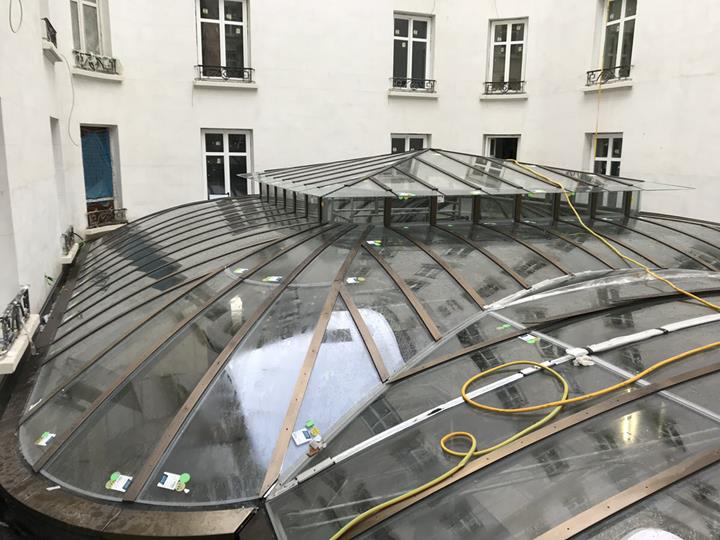

该玻璃屋顶由两部分组成:下部厅为长约 13.1 米,宽为 8.8 米的拱形屋顶,上部厅四个侧面为梯形,侧面之间采用圆形屋顶,整体尺寸约为 11.9 米 x 13.4 米。 上部厅的顶部是一个 3 米高的金字塔形屋顶,其底面尺寸约为 5 米 x 5 米。

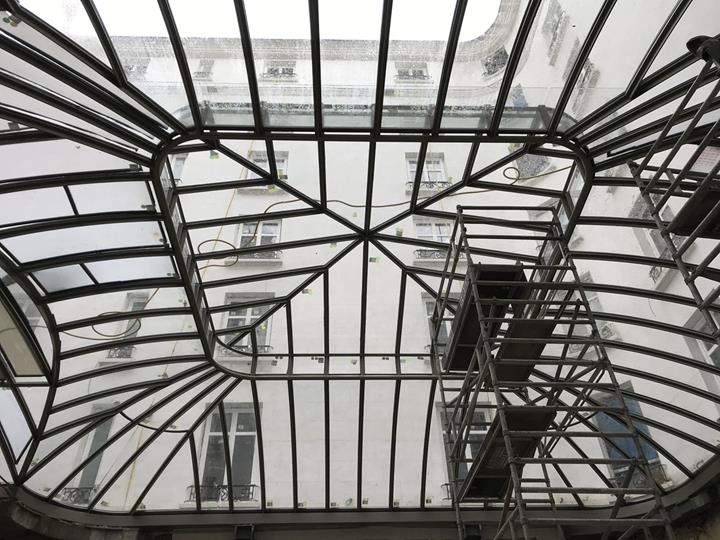

玻璃面板的支撑构件由焊接 T 型钢和矩形钢板构成。 玻璃面板和其支撑构件共同构成空间稳定结构。 T 型钢梁下端连接在环形刚性焊接空心矩形截面钢梁和钢索上。 顶部的金字塔形结构下端由空腹桁架梁和环形梁构成。 每个构件之间采用焊接连接,这样可完整传递弯矩,并且外形更美观。

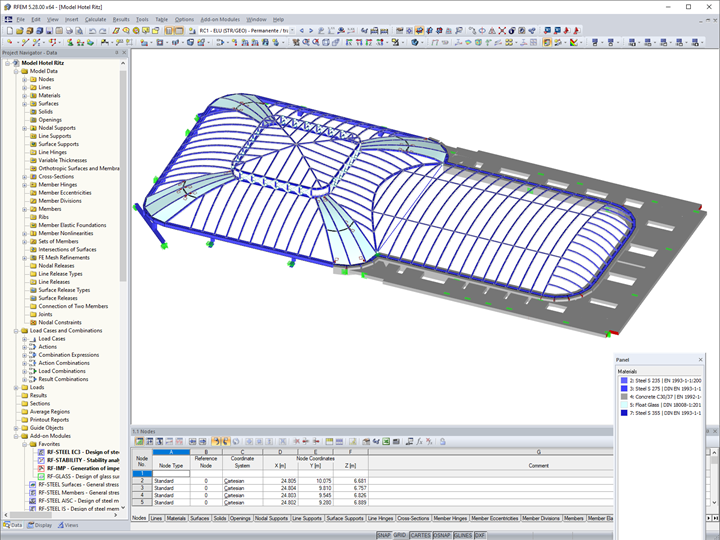

在计算该结构体系时考虑了第七个自由度(翘曲扭转)、二阶效应以及全局和局部缺陷。

项目位置

Mandarin Oriental Ritz Hotel,
Pl. de la Lealtad, 5, 28014 Madrid
Spain

关键词

天窗 玻璃屋顶 钢结构 稳定性
