Claraboia do Hotel Ritz em Madrid, Espanha

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

O Hotel Ritz é um hotel 5 estrelas de luxo, localizado em Madrid. Foi construído pelo rei Afonso XIII em 1910 como hotel da realeza. Após mais de 100 anos de serviço, encontra-se atualmente em plena renovação.

Arquiteto Rafael de La-Hoz
Madrid, Espanha
www.rafaeldelahoz.com
Análise estrutural e construção Bellapart
Les Preses, Catalunha, Espanha
www.bellapart.com

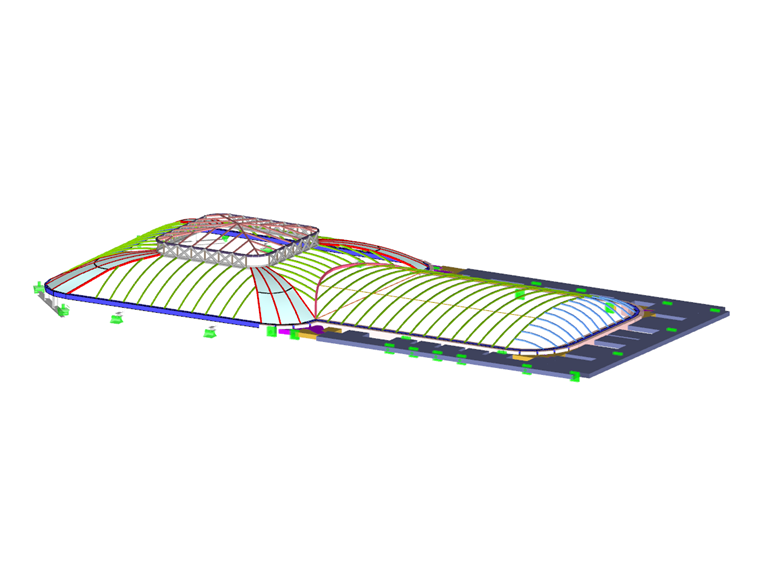

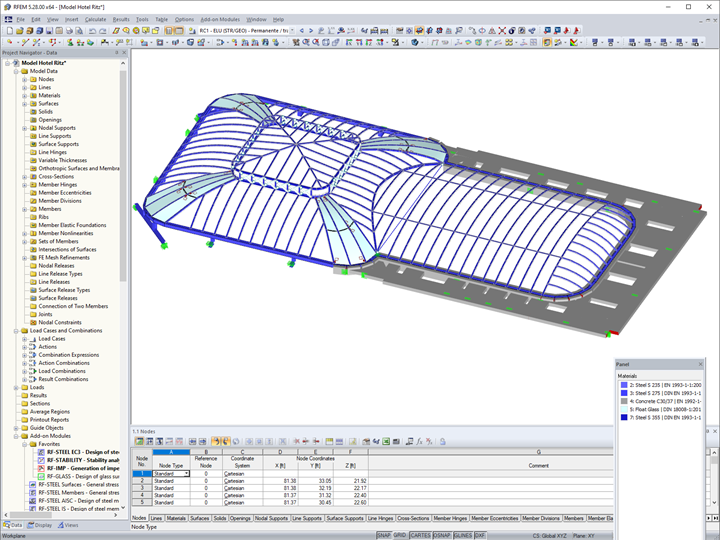

Modelo

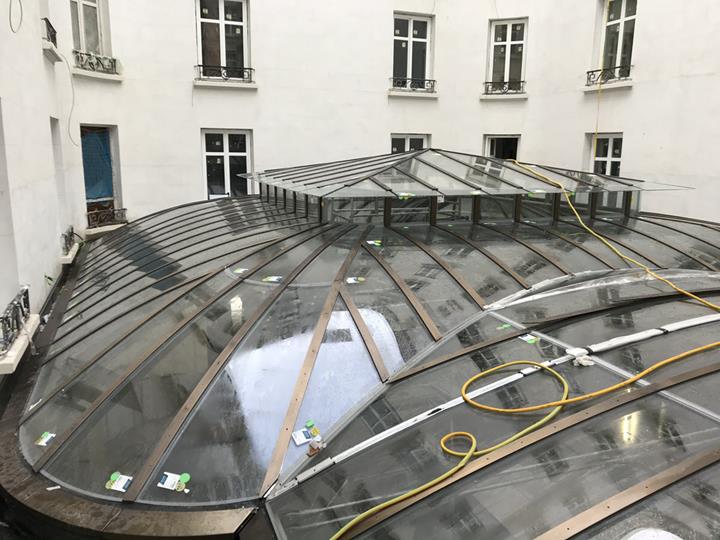

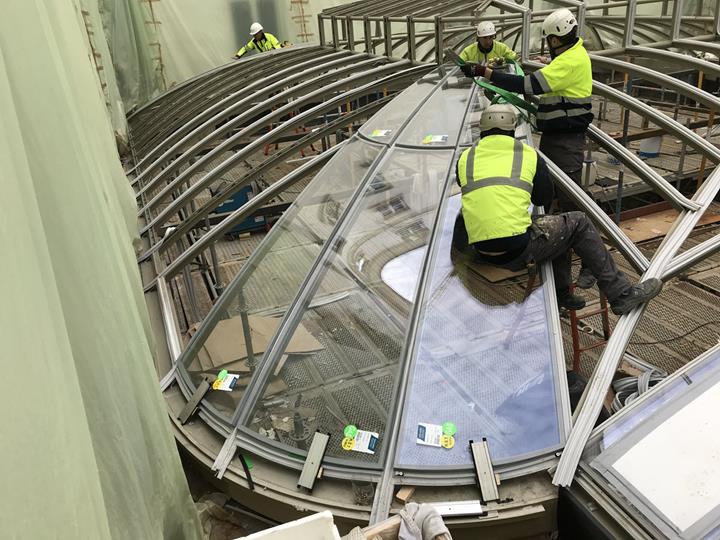

Os trabalhos de renovação incluem a construção de uma grande claraboia por cima do salão principal. O desenho da claraboia foi inspirado no desenho original, o qual tinha sido coberto com uma laje opaca em renovações anteriores.

A claraboia é constituída por duas partes diferentes: o pavilhão inferior, em forma de abóbada com um comprimento de 13,1 metros e uma largura de 8,8 metros, e o pavilhão superior, uma cúpula trapezoidal com cantos esféricos de aproximadamente 11,9 x 13,4 metros. A claraboia é coroada por uma pirâmide com 1 metro de altura, cujos lados medem, aproximadamente, 5 x 5 metros.

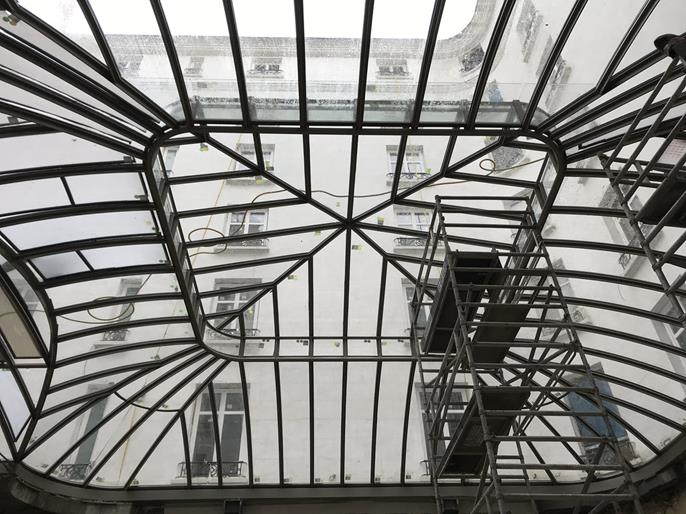

A estrutura é constituída por perfis em T esbeltos soldadas de aço e pequenas placas retangulares que ligam as vigas principais e fornecem quatro apoios laterais completos aos painéis de vidro. Os painéis de vidro desempenham a função estrutural de proporcionar estabilidade aos perfis esbeltos nos quatro cantos da cúpula. O anel de tração rígido ao longo de todo o perímetro foi obtido através de secções ocas retangulares soldadas e um cabo visível que completa o anel da cúpula. A pirâmide retangular no topo da cúpula é, simultaneamente, um anel de compressão para as cargas planas e uma viga de Vierendeel para as cargas verticais. As barras estruturais encontram-se soldadas umas às outras para obter uma ligação de momento completa sem qualquer impacto visual.

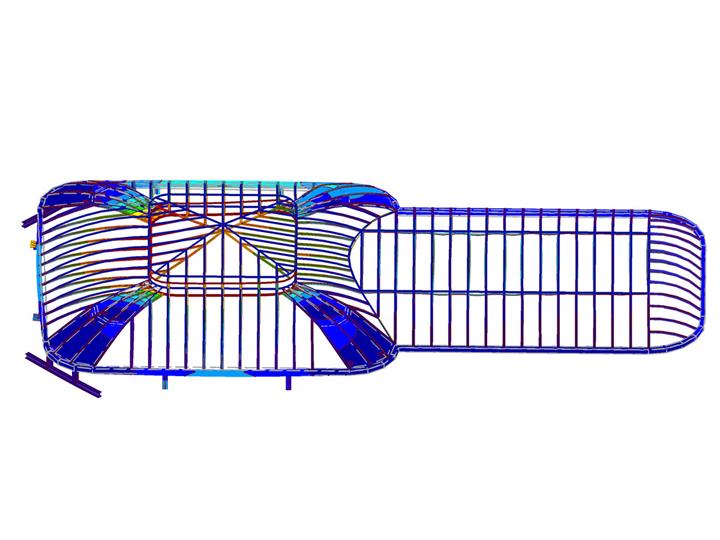

A estabilidade da estrutura foi verificada considerando o grau de liberdade de torção de empenamento, os efeitos da análise de segunda ordem e as imperfeições globais e locais.

Local do projeto

Hotel Mandarin Oriental Ritz,
Pl. de la Lealtad, 5, 28014 Madrid
Espanha

Palavras-chave

Claraboia Cobertura de vidro Estrutura de aço Estabilidade
