Copertura vetrata dell'Hotel Ritz a Madrid, Spagna

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Il Ritz Hotel è un hotel di lusso a 5 stelle situato a Madrid. Fu costruito dal re Alfonso XIII nel 1910 come albergo reale. Dopo più di 100 anni di servizio, è attualmente in fase di ristrutturazione completa.

Architettura Rafael de La-Hoz
Madrid, Spagna
http://www.rafaeldelahoz.com/
Costruzione e analisi strutturale Bellapart
Les Preses, Catalonia, Spagna
www.bellapart.com

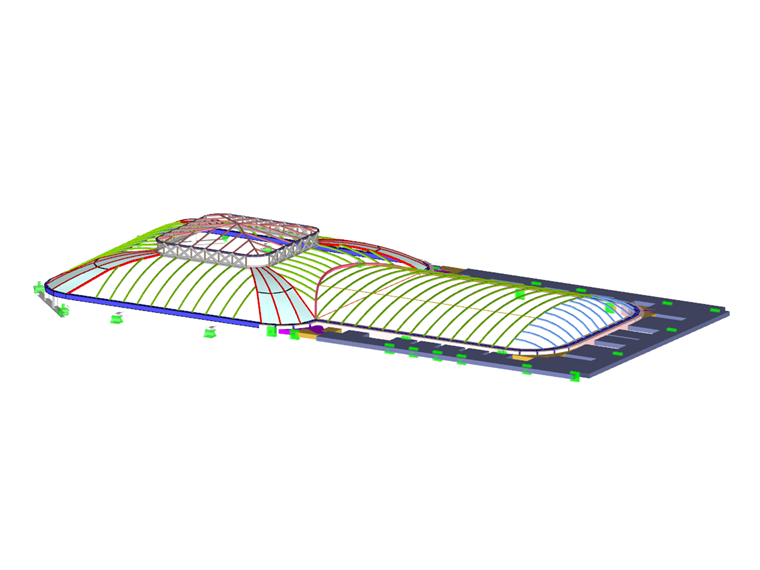

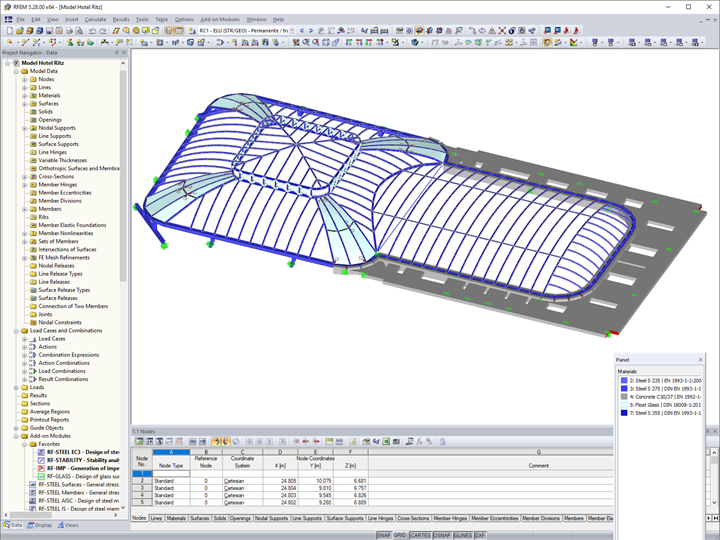

Modello

La ristrutturazione prevede la costruzione di un nuovo grande lucernario sopra la sala principale. Il design del lucernario si ispira dal progetto originale, che è stato coperto con una lastra opaca in precedenti lavori di ristrutturazione.

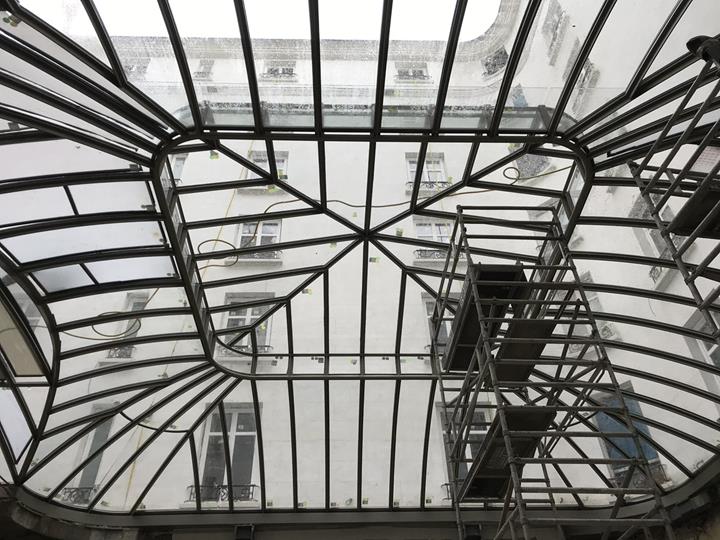

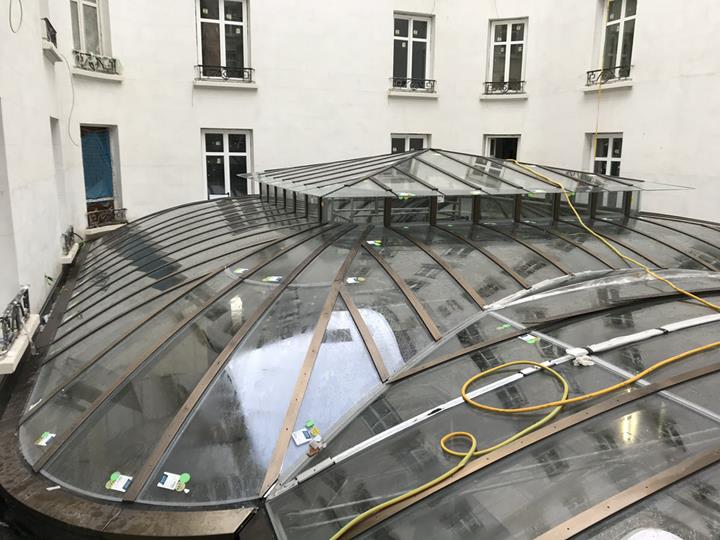

Il lucernario è costituito da due parti diverse: quella sulla Sala Inferiore, a forma di volta con una lunghezza di 13,1 m e una larghezza di 8,8 m, e quella sulla Sala superiore, una cupola trapezoidale con angoli sferici di circa 12 m x 13,5 m. È coronata da una piramide alta 1 m i cui lati misurano circa 5 x 5 m.

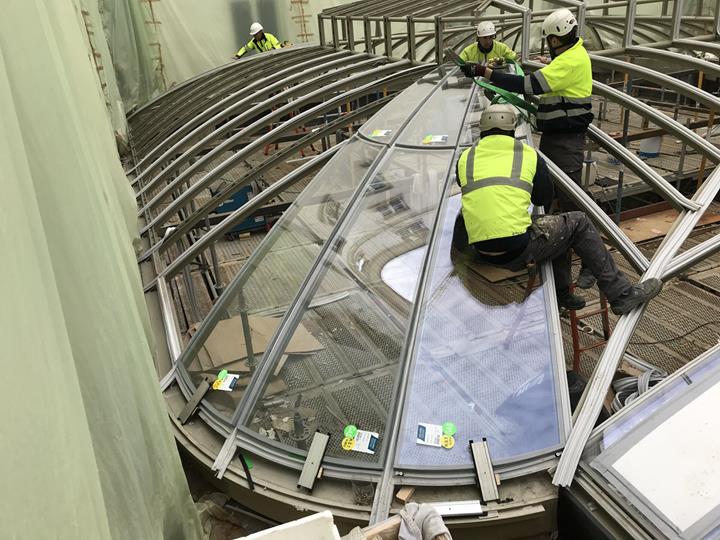

La struttura è costituita da sezioni snelle a T in acciaio saldate e da piccole piastre rettangolari che collegano le travi principali e forniscono vincoli esterni completi sui quattro lati dei pannelli di vetro. I pannelli di vetro lavorano insieme strutturalmente fornendo stabilità alle sezioni snelle ai quattro angoli della cupola. Un anello di trazione rigido lungo tutto il perimetro è ottenuto da travi RHS saldate e da un cavo a vista che completa l'anello della cupola. La piramide rettangolare in cima alla cupola funziona come da anello di compressione per i carichi nel piano e come una trave Vierendeel per i carichi verticali. Le aste strutturali sono saldate tra loro per ottenere un collegamento a momento completo senza impatto visivo.

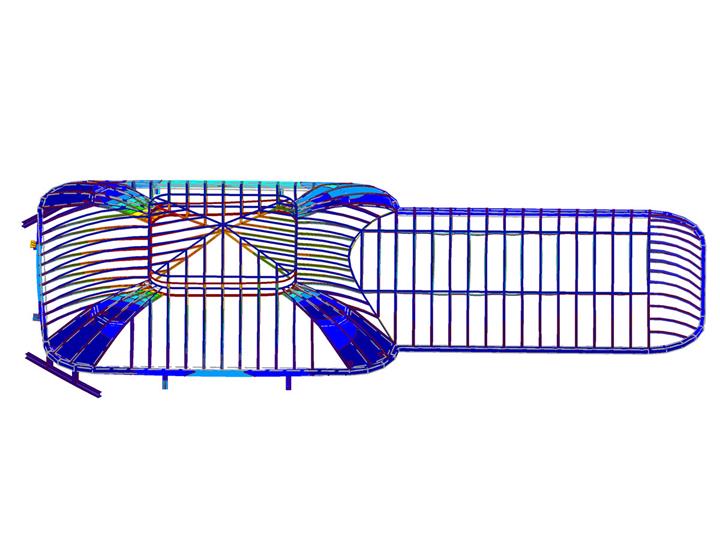

La stabilità della struttura è stata verificata considerando il grado di libertà torsionale, gli effetti del secondo ordine e le imperfezioni globali e locali.

Posizione del progetto

Hotel Mandarín Oriental Ritz,
Pl. de la Lealtad, 5, 28014 Madrid
Spagna

Parole chiave

Lucernario Copertura in vetro Strutture in acciaio Stabilità
